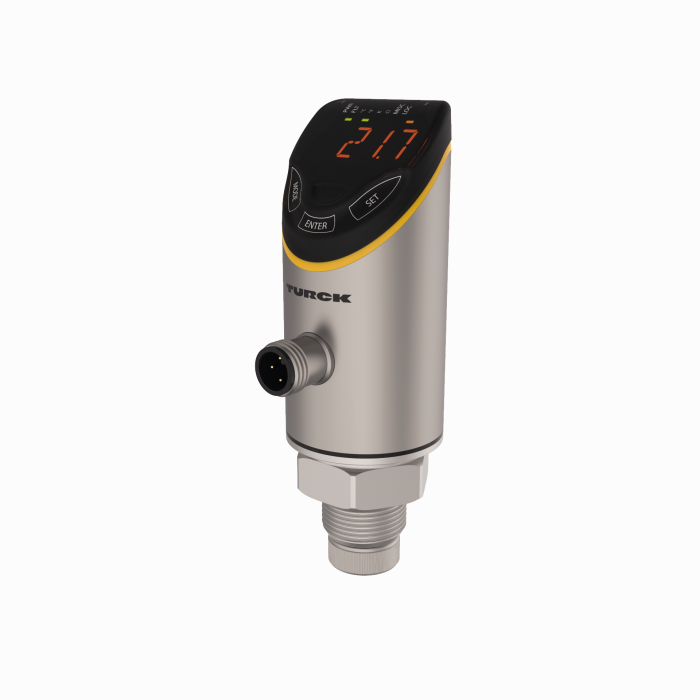

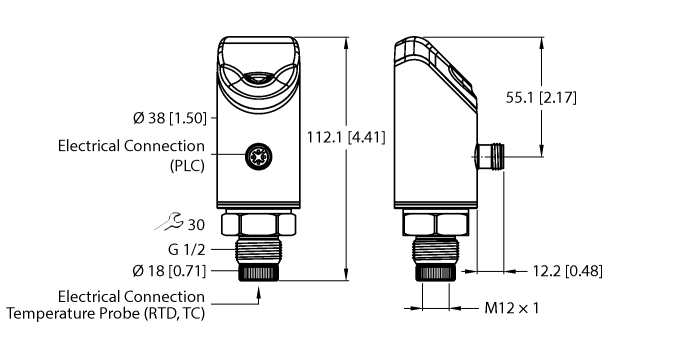

Produkt TS720-LI2UPN8-H1141
snímání teploty
proudový nebo napěťový a spínací tranzistorový PNP/NPN výstup
Ident.číslo: 100003640- procesní jednotka pro připojení senzorů řady TP
- automatická detekce sondy
- 4místný dvoubarevný (červená/zelená) 12segmentový displej otočný o 180°
- horní část krytu otočná o 340°
- kompatibilní s následujícími snímači teploty:
- odporové snímače teploty (RTD) - Pt100 (2, 3, 4drátové) - Pt1000 (2, 3, 4drátové)
- termočlánky (TC) — typ K, B, E, J, N, R, S a T
- 17…33 VDC
- spínací / rozpínací, PNP/NPN výstup, analogový výstup (napětí/proud), IO-Link
- je možné vybrat různé IO-Link profily
Všeobecné údaje
| EAN | 4047101482966 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- měřicí převodník (teplota) |
| Tarifní číslo zboží | 90251900900 |
| Země původu | DE |
| Hmotnost | 293 g |
Technické údaje
| Funkční princip | kontakt s médiem |
| Pouzdro | s displejem (externí čidlo) |
| Napájecí napětí | 17…33 VDC |
| Elektrický výstup | Spínací výstup, proudový výstup (3drát), napěťový výstup (3drát), IO-Link |
| Napěťový výstup | 0…10 V |
| Proudový výstup | 4…20 mA |
| Komunikační protokol | IO-Link |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez/plast, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| Okolní teplota | -40… +80 °C |
| Stupeň krytí | IP66/IP67/IP69K |
| Certifikáty | CE, cULus |
Data Sheets
| German | 1884 KB |
| English | 1883 KB |
| French | 1886 KB |
| Spanish | 1485 KB |
| Czech | 1885 KB |
| Dutch | 1883 KB |
| Romanian | 1886 KB |
| Russian | 1893 KB |
| Polish | 1887 KB |
| Chinese | 1977 KB |
| Turkish | 1885 KB |
Certifikát/Deklarace
IO-Link parametry
Konfigurační software
Konfigurační soubor
| TS+ IODD s profilem Smart Sensor (datum výroby od 2310) | 880 KB |
| TS+ IODD bez profilu Smart Sensor (datum výroby od 2309) | 873 KB |
Krátký návod
| Verze bez profilu Smart Sensor (datum výroby od 2309) | 1865 KB |
| Verze s profilem Smart Sensor (datum výroby od 2310) | 2449 KB |
Návod
| Verze bez profilu Smart Sensor (datum výroby od 2309) | 1478 KB |
| Verze s profilem Smart Sensor (datum výroby od 2310) | 1733 KB |
| IO-Link - jednoduchý, všeobecně platný, efektivní | 1266 KB |
Přehled produktu
Montážní příslušenství
|
FAS-6-1.4404
Stabilizátor pro standardní snímače teploty TP206 |
100018063 |
|

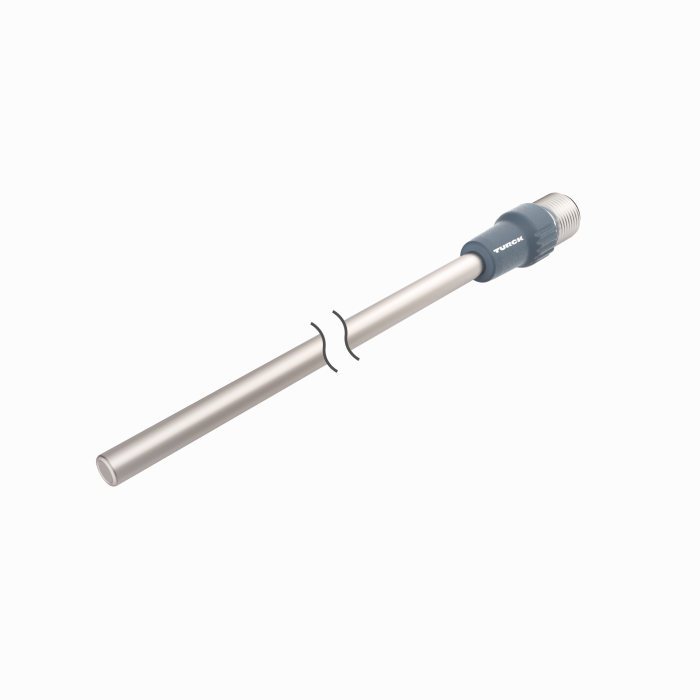

TP-206A-CF-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
9910475 |
|
TP-206A-CF-H1141-L150
Teplotní snímač pro kapalná a plynná média. |
9910476 |
|
|
TP-206A-CF-H1141-L200
Teplotní snímač pro kapalná a plynná média. |
9910477 |
|
|
TP-206A-CF-H1141-L300
Teplotní snímač pro kapalná a plynná média. |
9910478 |
|

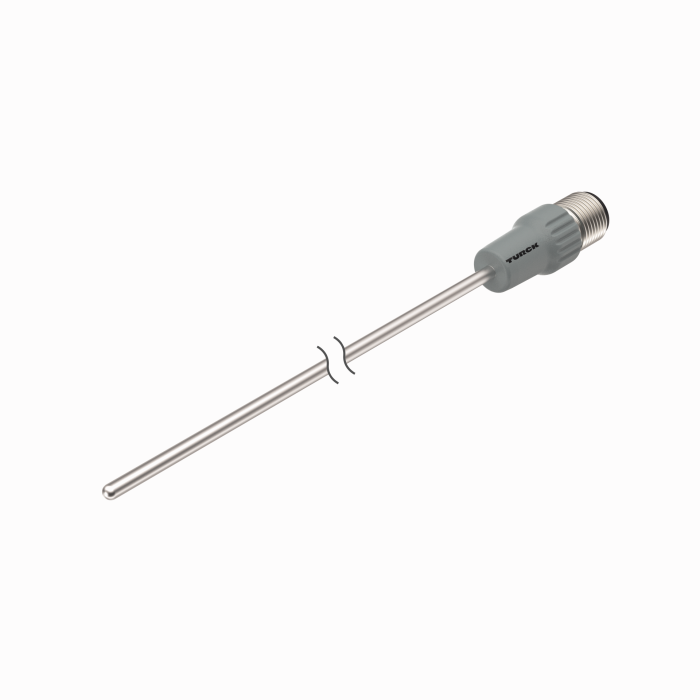

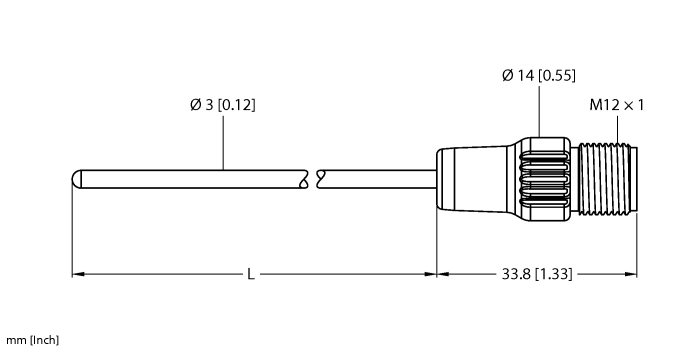

TP-203A-CF-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
9910402 |
|
|
TP-203A-CF-H1141-L150
Teplotní snímač pro kapalná a plynná média. |
9910403 |
|
|
TP-203A-CF-H1141-L200
Teplotní snímač pro kapalná a plynná média. |
9910482 |
|
|
TP-203A-CF-H1141-L300
Teplotní snímač pro kapalná a plynná média. |
9910474 |
|
TP-306A-CF-H1141-L1000
Teplotní snímač pro kapalná a plynná média. |
9910479 |
|
|
TP-306A-CF-H1141-L2000
Teplotní snímač pro kapalná a plynná média. |
9910480 |
|
|
TP-306A-CF-H1141-L5000
Teplotní snímač pro kapalná a plynná média. |
9910481 |
|
TP-504A-TRI3/4-H1141-L035
Teplotní snímač pro kapalná a plynná média. |
9910429 |
|
|
TP-504A-TRI3/4-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
9910430 |
|

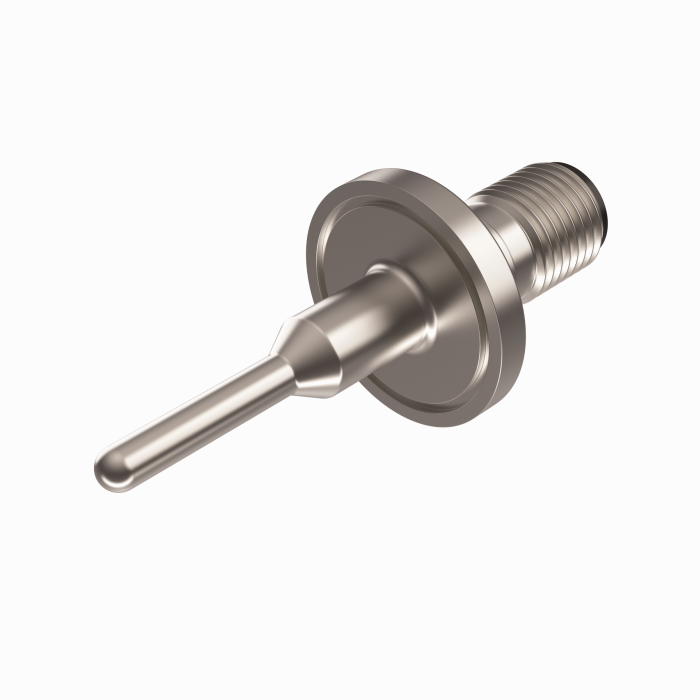

TP-504A-TRI1.5-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
9910860 |
|

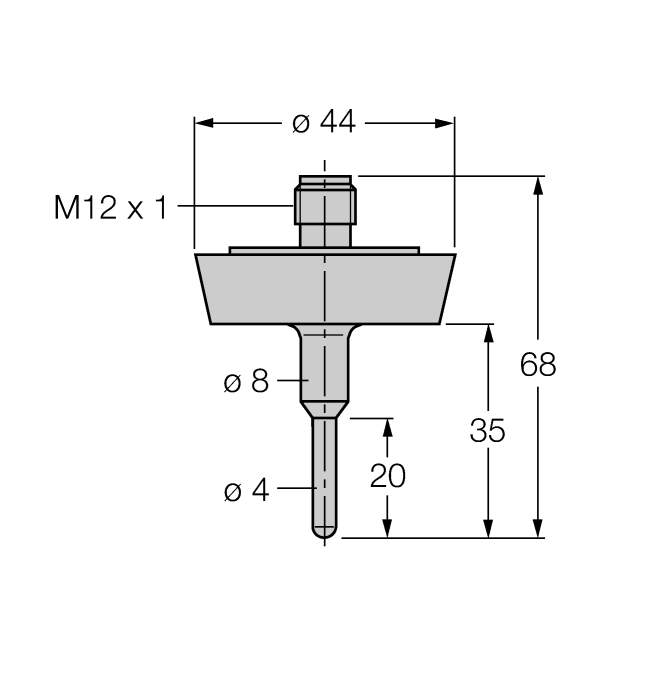

TP-504A-DN25K-H1141-L035
Teplotní snímač pro kapalná a plynná média. |
9910431 |
|

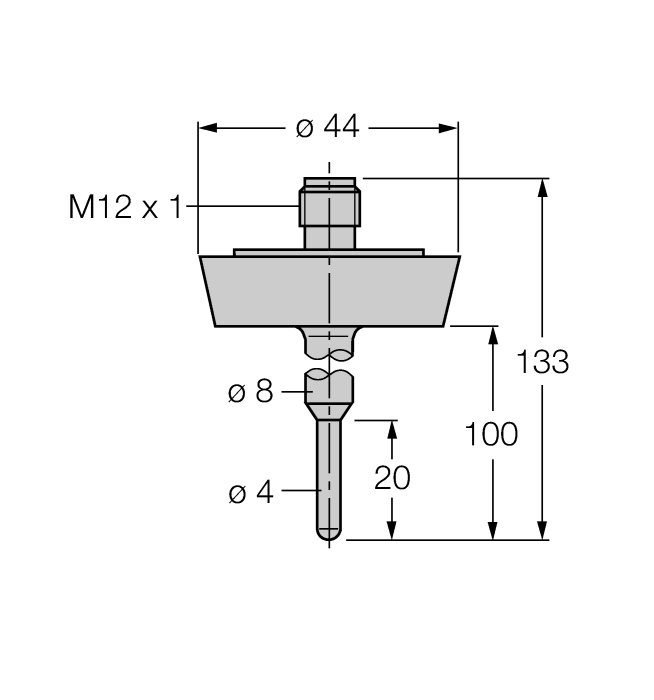

TP-504A-DN25K-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
9910432 |
|

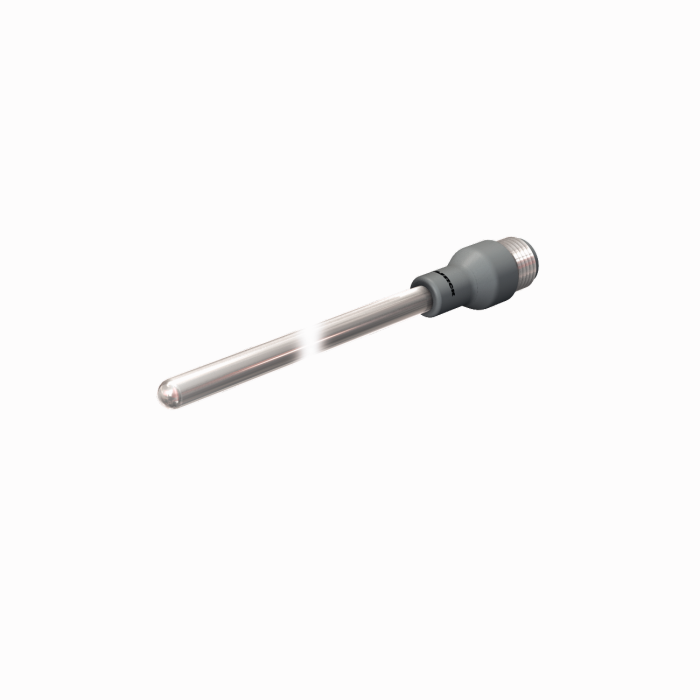

TP-206KK1-CF-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
100017085 |
|
|
TP-206KK1-CF-H1141-L150
Teplotní snímač pro kapalná a plynná média. |
100017084 |
|
|
TP-206KK1-CF-H1141-L200
Teplotní snímač pro kapalná a plynná média. |
100017083 |
|
|
TP-206KK1-CF-H1141-L500
Teplotní snímač pro kapalná a plynná média. |
100017082 |
|

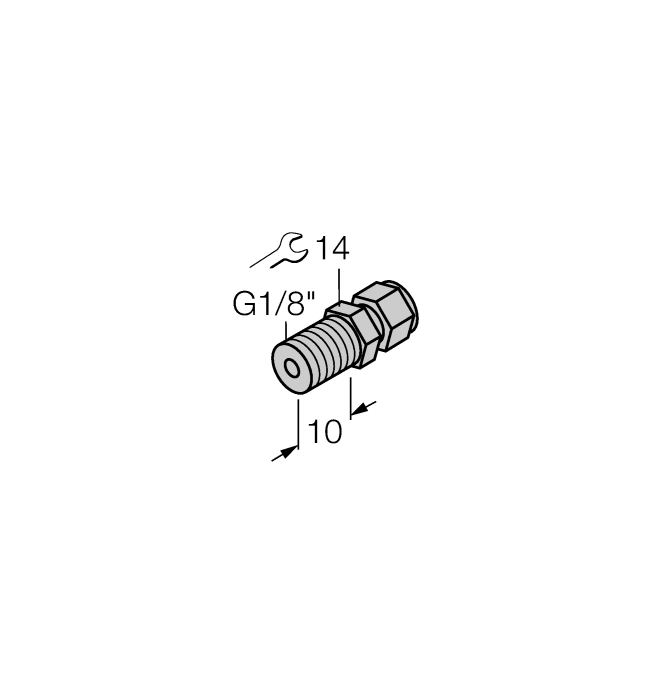

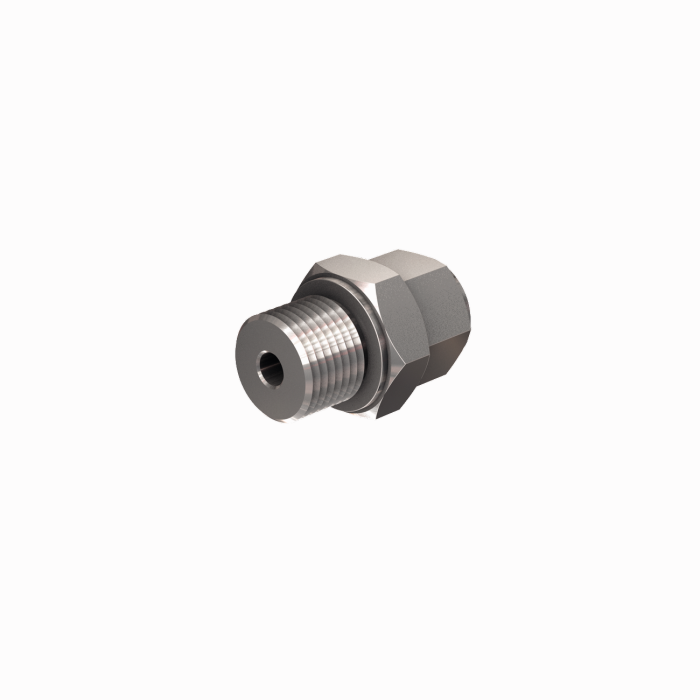

CF-M-3-G1/8-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/8“ |
9910405 |
|
CF-M-3-G1/4-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/4“ |
9910407 |
|
CF-M-3-N1/8-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 6 mm; procesní připojení vnější závit 1/8“ NPT |
9910406 |
|
CF-M-3-N1/4-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit 1/4“ NPT |
9910408 |
|
CF-M-6-G1/4-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 6 mm; procesní připojení vnější závit G1/4“ |
9910483 |
|
CF-M-6-G1/2-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 6 mm; procesní připojení vnější závit G1/2“ |
9910530 |
|
|
CF-M-6-N1/4-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 6 mm; procesní připojení vnější závit 1/4“ NPT |
9910484 |
|
CF-M-6-N1/2-A4
Svěrací šroubení pro přímou montáž teplotních senzorů; průměr senzoru 6 mm; procesní připojení vnější závit 1/2“ NPT |
9910529 |
|

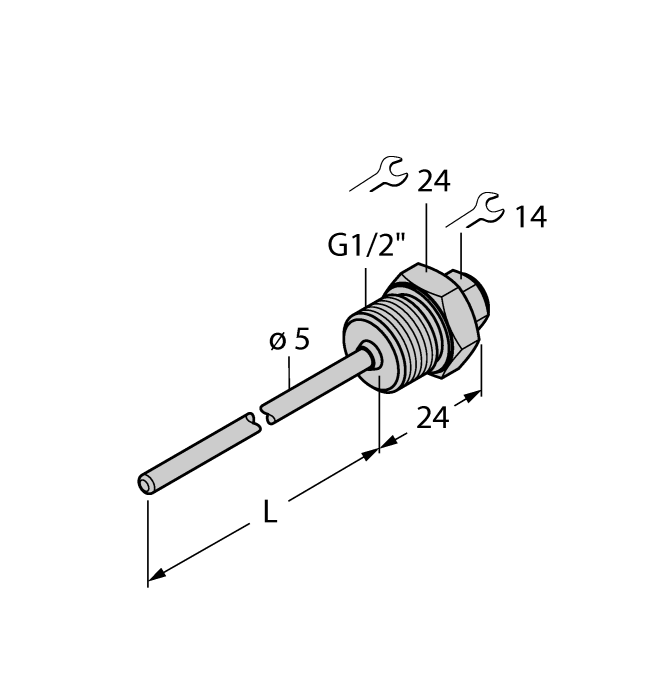

THW-3-G1/2-A4-L050
Ochranná trubice pro montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/2“; hloubka ponoření 50 mm |
9910443 |
|
|
THW-3-G1/2-A4-L100
Ochranná trubice pro montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/2“; hloubka ponoření 100 mm |
9910444 |
|
|
THW-3-G1/2-A4-L200
Ochranná trubice pro montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/2“; hloubka ponoření 200 mm |
9910487 |
|
|
THW-3-G1/2-A4-L250
Ochranná trubice pro montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení vnější závit G1/2“; hloubka ponoření 250 mm |
9910446 |
|
|
TP-306A-CF-H1141-L5500
Teplotní snímač pro kapalná a plynná média. |
100024018 |
|
FAM-30-PA66
Montážní úchytka, variabilní velikost klíče 24–30 mm, odnímatelná etiketovací deska 20 × 9 mm |
100018384 |
|
|
TP-206KK1-CF-H1141-L1000
Teplotní snímač pro kapalná a plynná média. |
100034627 |
|

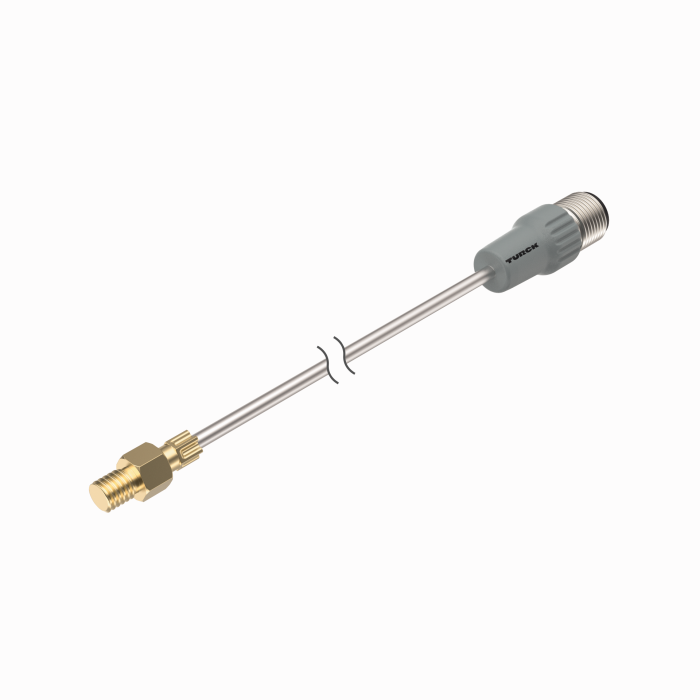

TP-203A-M6-H1141-L100-I7
Teplotní snímač pro kapalná a plynná média. |
100041106 |
|
TP-203KK1-CF-H1141-L150
Teplotní snímač pro kapalná a plynná média. |
100045292 |
|
|
TP-504A-TRI1.5-H1141-L100/S3645
Teplotní snímač pro kapalná a plynná média. |
100048143 |
|
TP-201.5A-CF-H1141-L100
Teplotní snímač pro kapalná a plynná média. |
100048177 | |
|
|
THW-3-G1/2-A4-L086
Ochranná jímka pro montáž teplotních senzorů; průměr senzoru 3 mm; procesní připojení G1/2″ externí; hloubka ponoření 86 mm |
100050343 |
Připojovací příslušenství
|
RKC4.4T-2-RSC4.4T/TEL
Propojovací kabel, zásuvka M12 přímá 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Propojovací kabel, zásuvka M12 přímá 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
Propojovací kabel pro vysoké teploty, zásuvka M12 přímá - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: bílý PTFE |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
F&B propojovací kabel, zásuvka M12 přímá 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: TPE, šedá, certifikát: Ecolab, FDA |
6933472 |
