Decentralizované řešení I/O v Ex zóně pro čerpací stanici H2

Rychlejší uvedení do provozu a lepší škálovatelnost vodíkové infrastruktury díky technologii vzdálených I/O s krytím IP67 pro všechny zóny ATEX.

Automatizační technologie pro vodíkové čerpací stanice má zvláštní požadavky vzhledem k vysokým tlakům a výbušnému vodíkovému plynu. Čerpací stanice musí být také rychle postaveny a uvedeny do provozu, aby bylo možné uspokojit rychle rostoucí poptávku..

Decentralizovaná koncepce I/O s krytím IP67 pro signály do zóny 0

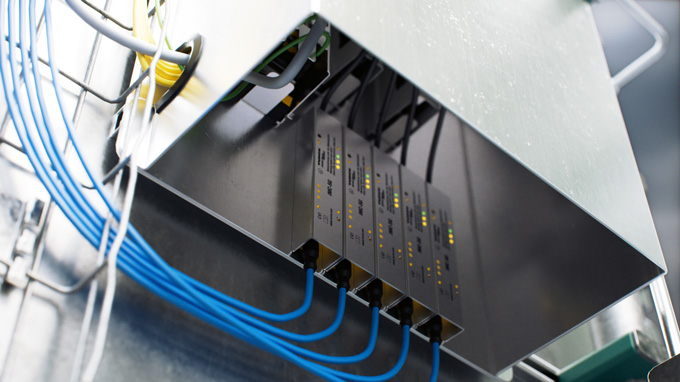

Výrobce vodíkových čerpacích stanic řeší tyto problémy pomocí decentralizované koncepce IP67 společnosti Turck pro zóny ATEX 1 a 2. Mnoho analogových a digitálních signálů každé vyrovnávací nádrže je připojeno přímo u nádrže na I/O modulech s krytím IP67 pro zónu 2.

Vaše výhody

Rychlejší uvedení do provozu díky decentralizované koncepci I/O až do zóny ATEX 1
Vyšší flexibilita při přidávání dalších palivových čerpadel H2 a vyrovnávacího zásobníku
Méně ručního zapojování při uvádění do provozu
Snadnější a spolehlivější předběžné testování ve výrobě, protože není nutné přepojování kabeláže u koncového uživatele

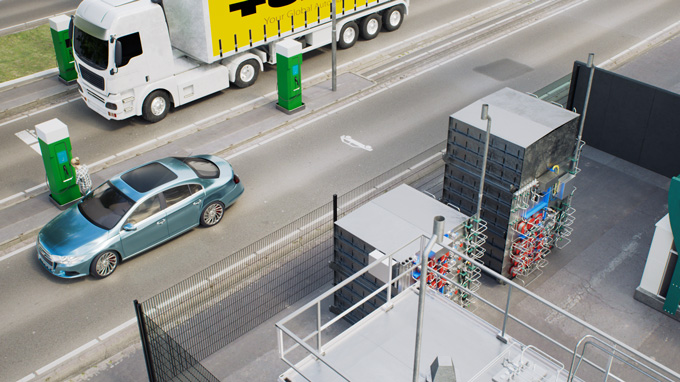

Vodíková čerpací stanice poskytuje různé tlaky pro nákladní a osobní automobily.

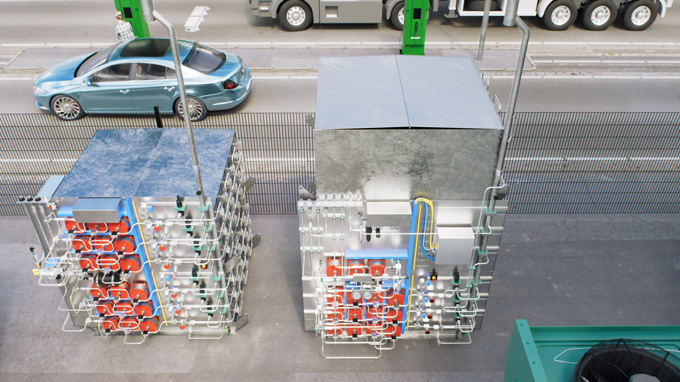

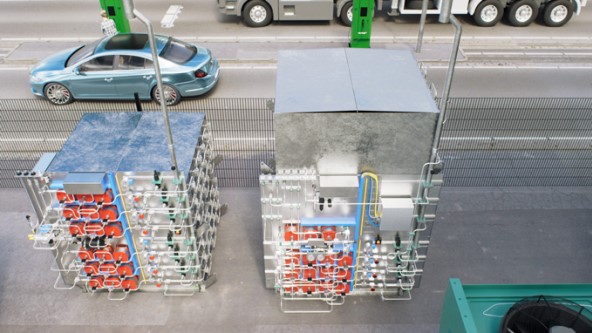

Škálovatelnost: díky modulární koncepci lze snáze přidávat další vyrovnávací zásobníky.
Jediná koncepce I/O, která dokáže připojit signály zóny 1 bez rozváděče.

Moduly rozhraní s krytím IP67 řady IMC umožňují připojit jiskrově bezpečné senzory pro zóny ATEX 0 a 1. Tímto způsobem lze připojit senzory a akční členy z různých zón ATEX k řídicí jednotce Profinet pomocí jednoho systému I/O. Odpadá tak časově náročná instalace velkých rozváděčů u vyrovnávacích nádrží.

Modularizace zjednodušuje rozšiřování

Pozdější rozšíření je mnohem jednodušší, protože další systémy vyrovnávací paměti vyžadují pouze přidání napájení a ethernetové komunikace k hlavnímu řadiči. Řídicí program má navíc modulární konstrukci, takže ani případné následné rozšíření nevyžaduje rozsáhlé programátorské práce.

Bezpečnostní signály integrované v koncepci IP67

Bezpečnostní koncepce je rovněž decentralizovaná: signály nouzového zastavení a další bezpečnostní signály byly implementovány do bezpečnostních modulů TBPN IP67, které jsou umístěny přímo na vyrovnávací jednotce. Všechny komponenty jsou určeny pro použití ve venkovním prostředí s teplotním rozsahem -20 až 65 stupňů. Společnost Turck zajistila rychlé a jednoduché uvedení do provozu díky přizpůsobené koncepci technologie připojení. To celkově znamená, že dnes je pro podporu při uvádění do provozu potřeba méně elektrotechniků než u předchozí koncepce point-to-point s použitím vícežilových kabelů a pasivních spojů.

Komplexní poradenství a podpora zajišťují úspěšné uvedení do provozu

V tomto případě společnost Turck podpořila zákazníka nejen výrobky, ale také rozsáhlým poradenstvím a společně se zákazníkem vyvinula koncept I/O pro modularizaci vodíkových čerpacích stanic. Odborníci společnosti Turck na místě mohli také přispět k úspěchu řešení během uvádění do provozu.
