Detekce vzdálenosti u kontejnerových jeřábů

Radarové snímače vzdálenosti nepřetržitě měří vzdálenosti pro kontrolu přiblížení unašečů na lodních jeřábech.

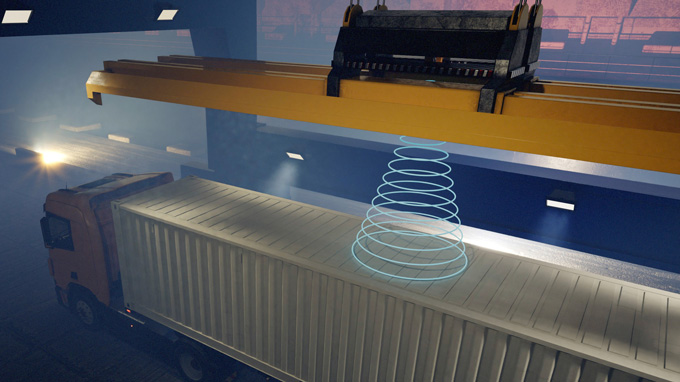

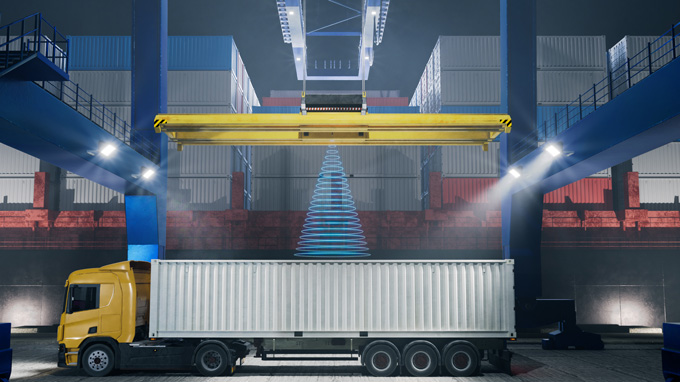

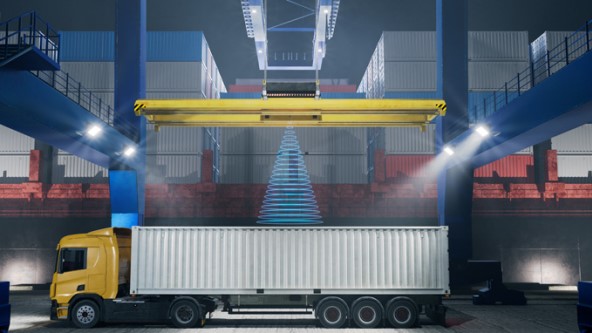

V kontejnerových přístavech se jeřáby používají k nakládání kontejnerů z lodí do přístavního skladu nebo na nákladní automobily či vlaky. Zařízení známá jako unašeče se používají k upevnění kontejnerů ISO pomocí zajišťovacích bodů. Obsluha jeřábu a řídicí jednotka proto potřebují průběžné informace o vzdálenosti mezi unašečem a kontejnerem, aby se zabránilo kolizím a aby bylo možné na základě této vzdálenosti řídit rychlost přibližování.

Odolnost proti nárazům pro použití v náročných aplikacích

Robustní konstrukce radarových snímačů vzdálenosti DR-M30 je pro poskytování těchto informací ideální. Pouzdro snímačů z nerezové oceli odolá i agresivní solné mlze, která je v přístavních zařízeních všudypřítomná.

Zákaznické výhody

  • Vysoká dostupnost díky pouzdru z nerezové oceli, odolnosti proti nárazu 100 g a krytí IP69K.
  • Zvýšená propustnost díky dynamickému řízení motoru
  • Rychlé a přesné uvedení do provozu díky zobrazení křivky signálu na monitoru Turck Radar Monitor.
  • Zvýšená bezpečnost díky lepší ochraně proti kolizi

    Vylepšené senzory pro zvýšení propustnosti: Radarové senzory Turck DR-M30

    Snímač poskytuje spolehlivé signály i v případě rušivých vlivů, jako je mlha, světlo nebo déšť.

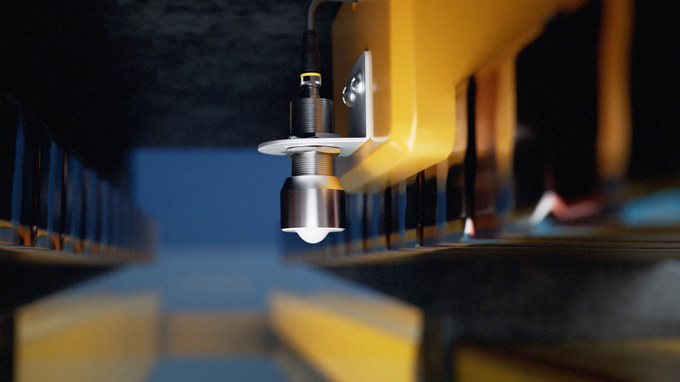

    Pouzdro z nerezové oceli odolá i agresivní solné mlze v přístavních zařízeních.

    •
    •
    •

Odolnost proti nárazu 100 g umožňuje použití senzorů v náročných aplikacích, jako je přístavní logistika. Kromě toho mají senzory DR-M30 působivý dosah až 15 metrů.

Když se unašeč přibližuje, na posledních několik metrů se vyklopí ramena, aby pomohla unašeči se přesně přiblížit a uchopit kontejner. Protože však výklopná ramena zvětšují rozměry unašeče, rozkládají se co nejpozději.

V závislosti na řídicí jednotce může DR-M30 používat buď procesní hodnotu IO-Link, nebo běžný analogový signál - což lze využít zejména při dodatečném vybavení. To znamená, že i staré kontejnerové jeřáby s dodatečně instalovanými inteligentními funkcemi (nebo senzorovou technikou?) mohou dosáhnout zvýšené propustnosti.

Pokud se jako výstupní signál používá IO-Link, lze použít Turck Radar Monitor ve spojení s Turck IO-Link masterem IP67, který ideálně přizpůsobí senzor dané aplikaci. Vizualizace křivky signálu v reálném čase pomáhá například potlačit rušivé signály.
