RFID kontrola trubkových spojení v Ex oblasti
Zapouzdřená HF čtečka identifikuje připojení přímo v Ex zóně 1/21 a přenáší data na ethernetové brány v zóně 2/22

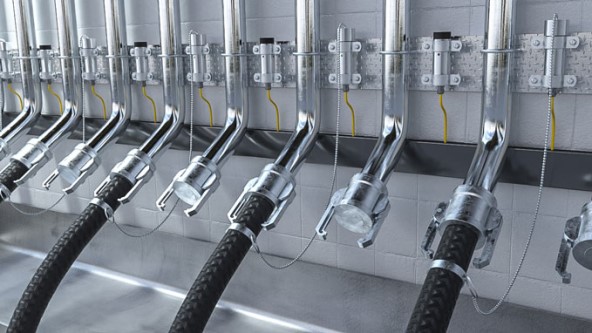

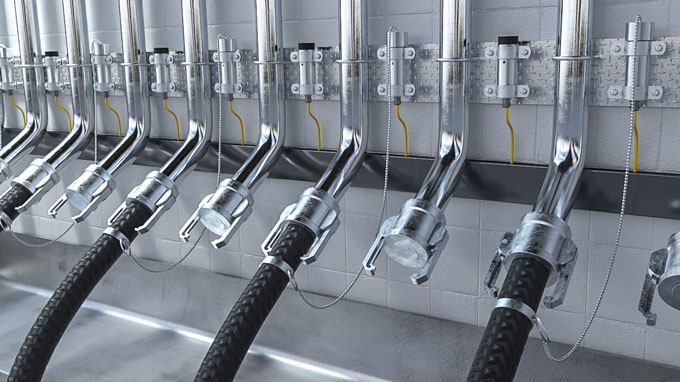

Nesprávné propojení nebo unikající média mohou mít vážné důsledky pro bezpečnost zařízení, kvalitu produktu a zdraví pracovníků. Pokud je například kyselina naplněna do nesprávné nádrže, existuje vysoký potenciál nebezpečí nebo ekonomické škody. Aby bylo zajištěno správné připojení mezi trubkou a odpovídajícím připojovacím bodem, nabízí Turck komplexní HF RFID řešení do zóny 1/21. Výstupní signál otevření ventilu a spuštění čerpadla je vydán pouze tehdy, když čtecí / zapisovací hlava detekuje správnou trubku. Díky RFID je také možné přenášet informace jako datum nebo čas.
Zákaznické výhody
- Zvýšená bezpečnost zařízení: ventily se otevírají pouze tehdy, když je identifikováno správné připojení trubek
- Vysoký standard kvality: spolehlivá identifikace a dokumentace předproduktů a meziproduktů
- Sledování a trasování: úplná sledovatelnost produktů pomocí komplexního použití RFID
- Ochrana proti manipulaci: porovnávání konkrétních RFID dat namísto detekce indukčního binárního kódu
RFID čtečka v Ex prostředí

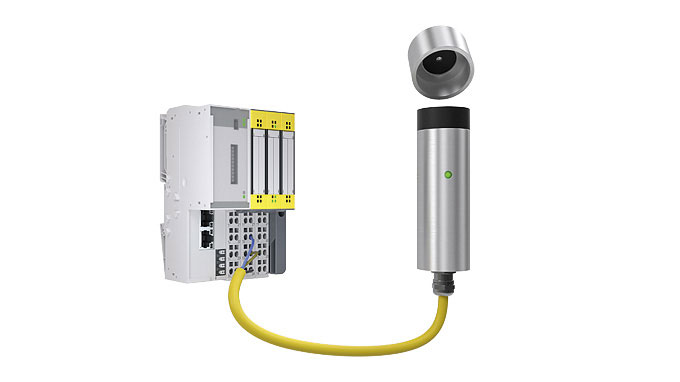

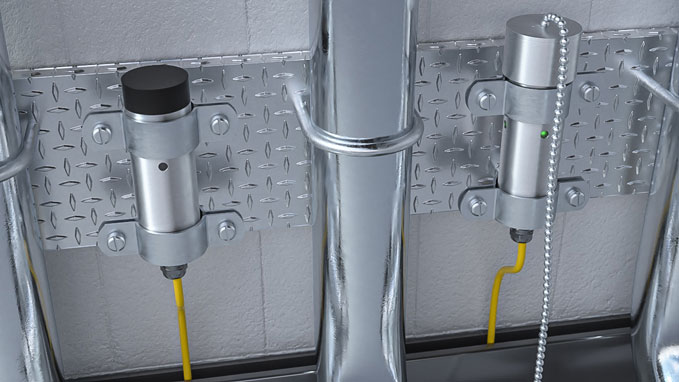

Zapouzdřená čtečka HF-RFID od společnosti Turck TNR42 / TC-EX umožňuje použití v nebezpečné oblasti (zóna 1/21). Za účelem kontroly správného připojení detekuje na trubkové spojce štítek připevněný ke konci trubice. Za tímto účelem čtecí / zapisovací hlava směruje data získaná ze vzduchového rozhraní kabelem o délce 50 metrů nebo více do systému IP67 společnosti TurckTBEN-S or TBEN-L. Ve srovnání s RFID čtečkami odolnými proti ohni pro zónu 1 je instalace TN-R42 / TC-Ex podstatně snazší díky kompaktní konstrukci. Jeho rozhraní přesto funguje stejně jako standardní čtecí / zapisovací hlava pro bezpečnou oblast.
Přenos dat multiprotokolovým ethernetem
Blokový modul lze instalovat v zóně 2/22 pomocí speciáloního krytu přímo na stroj bez rozvaděče. Multiprotokolová technologie Turck umožňuje přenos dat do řídicího systému prostřednictvím tří ethernetových protokolů - Profinet, EtherNet / IP a Modbus TCP.
RFID datové nosiče specifické pro aplikaci
K dispozici jsou různé typy datových nosičů přizpůsobené konkrétním požadavkům aplikace, včetně skleněné varianty. RFID tagy mohou být také zabudovány přímo do kovového víčka nebo připevněny sponou.
Další informace
- Odkaz na produkty: HF zařízení pro čtení/zápis TN-R42TC-Ex
- Odkaz na výrobek: BL20-2RFID-S RFID I/O modul pro připojení dvou čtecích / zapisovacích hlav
- Odkaz na produkt: BL20-E-GW-EN multiprotokolová ethernet brána pro I/O systém BL20
- Stručný přehled: Digitalizujte svůj tok zboží pomocí systémů RFID
- Technologická stránka: RFID řešení
