Rychlá detekce malých čipů

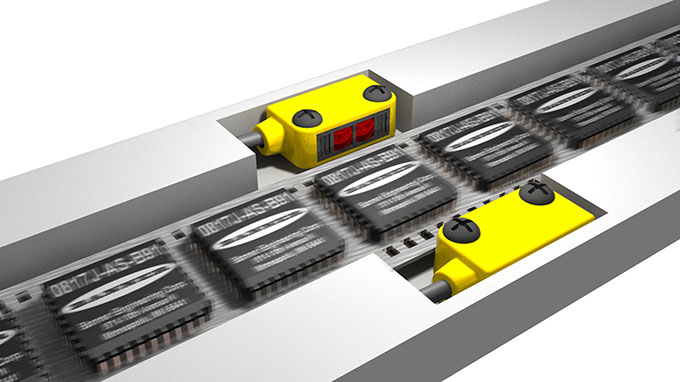

Kompaktní snímač řady Q12 se hodí do stísněných prostorů a spolehlivě počítá procházející integrované obvody
Integrované obvody jsou malé silikonové destičky, které mohou mít velikost od 2 do 7 čtverečních mm. Tyto obvody se po dokončení výroby dodávají ve velkých množstvích - takže je důležité, aby byl každý obvod sledován a přesně počítán. Úspěšné zjištění přítomnosti čipů integrovaného obvodu ve stísněném prostoru je výzva, která vyžaduje silné a přesné snímání v miniaturním krytu.
Q12 umožňuje flexibilní montáž
Na trhu je jen málo senzorů, které kombinují vysoce výkonné snímací schopnosti, potřebné k přesnému počítání drobných předmětů, s miniaturní velikostí, potřebnou k pohodlnému usazení vedle obvodů. Detekce obvodů, které projíždějí, musí držet krok s rychlým tempem a být schopna spolehlivě a přesně detekovat obvody.
Zákaznické výhody
- Monitorování senzorů vede k vyšší kvalitě výstupu a trvalým kvantitativním údajům
- Není třeba nákladných výrobních změn, protože Q12 je ultra-miniaturní senzor s různými možnostmi montáže
- Nízké riziko selhání senzoru díky roubustnímu pouzdru s krytím IP67
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}
Společnost Banner Engineering na tuto výzvu reagovala vývojem ultraviniaturního kompaktního snímače Q12, který snadno drží krok s integrovanými obvody a pohodlně zapadá do výrobní linky.
Úzký paprsek kolimovaného viditelného světla

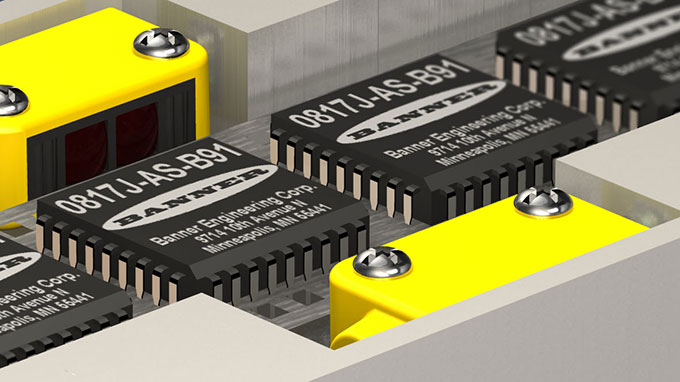

Miniaturní jednocestné závory Q12 se snadno instalují v malých prohlubních na vnitřní straně úzké linie, po které obcházejí obvody. Q12 vyzařuje úzký paprsek kolimovaného viditelného červeného světla, který detekuje každý malý obvod a přenáší informace do počítacího zařízení. Tento miniaturní snímač Q12 je také neuvěřitelně odolný a k dispozici jsou modely, které spolehlivě fungují ve vlhkém nebo korozivním prostředí.
