Robustní zvedání těžkých kovů

I/O systém BL67 a tlakové senzory řady PS garantují, že 15t vakuový zvedací systém společnosti Lubas pracuje spolehlivě.

Vakuový příčný nosník společnosti Lubas zvedá těžké ocelové výrobky, na které si jiné zvedací systémy netroufnou. Dvě modulární sběrnicové stanice BL67 a 53 tlakových senzorů řady PS představují jednoduché a robustní řešení společnosti Turck pro kontrolu vakua každého sacího systému.

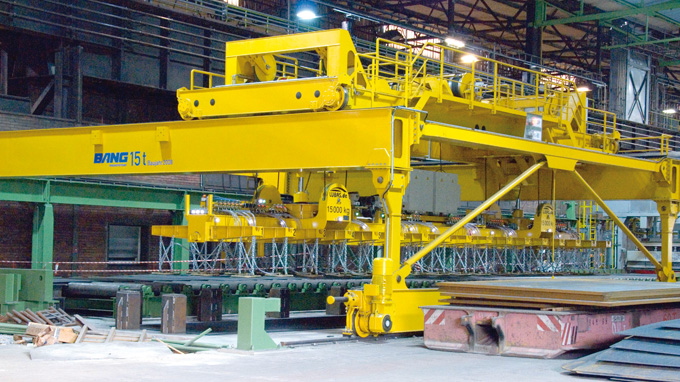

Vakuové zvedáky společnosti Lubas mohou zvedat a přesouvat ocelové plechy vážící tisíce tun.

Lubas, německý výrobce strojů a zařízení si udělal jméno v oblasti vakuových zvedacích systémů pro extrémně těžká břemena. “Jádro podnikání zahrnuje příčníky pro břemena začínající na 5 000 kilogramech," vysvětluje Alexia Bockermann, která je zodpovědná za elektrotechnické plánování a instalace v Lubasu. “Mezi nejvýkonnější masově vyráběné zvedací stroje ze společnosti Lubas patří produkty řady UniTravMega. Lubas aktuálně sestavuje dva UniTravMega příčníky pro břemena o hmotnosti až 15 tun na každý. Vakuum každé přísavky je zaznamenáno tlakovými senzory řady PS společnosti Turck a zobrazeno přímo na displeji. Lubas nasadil dvě I/O stanice BL67 pro zaznamenání a předání naměřených hodnot do řídicího systému.

Teploty v mezním rozsahu

Teplota plechů může být vyšší než 200 °C. Zatímco speciální vulkanizované elastomery vakuových přísavek odolají teplotám nad 250 °C, vestavěná elektronika v horní straně ocelové konstrukce je mnohem citlivější. "Nejde jen o to, že je nosník trvale umístěn nad rozpálenými plechy, ale musíte počítat i s průměrnou teplotou 60 až 70 °C," vysvětluje Bockermann. "To už klade vysoké nároky na elektroniku."

Pro toto speciální prostředí poskytl Turck vhodné řešení se stanicí vzdáleních vstupů/výstupů BL67 a tlakovými senzory řady PS. “Nejdříve budujeme decentralizovaný koncept se stanicemi BL67. Dříve jsme používali systémy se svorkovnice v rozvaděči. Rychlé uvedení do provozu použitím zásuvných konektorů M12 a elektronických modulů je výraznou výhodou," říká Bockermann, když vysvětluje, proč se společnost rozhodla použít produkty Turck. Sběrnicové stanice jsou další výhodou: Pro BL67 nabízí společnost Turck také ethernetové komunikační brány, pomocí kterých lze připojit zvedací systém do firemní sítě. "To dává našim zákazníkům příležitost, sledovat pomocí jejich sítě, kolik tun jeřáb přeložil nebo kolik trubek šlo do výroby."

Stanice BL67 použité na UniTravMega zaznamenávají signály 53 tlakových senzorů, umístěných nad vakuovými přísavkami. Jejich otočný displej umožňuje snadno a přímo zkontrolovat každou vakuovou přísavku a pohodlně senzor nastavit pouhými třemi tlačítky. Není třeba žádný notebook nebo jiné externí programovací zařízení. “Pro bezpečnost a údržbu nosníků je velmi důležité vidět, zda je zajištěna každá přísavka. Bez tlakových senzorů a displejů, bychom museli každou přísavku kontrolovat testovací deskou. Zákazník může ušetřit tyto výdaje a úsilí použitím tlakových senzorů," vysvětluje Bockermann.
