Offshore ATEX senzory

Firma Streicher používá pro svou pobřežní vrtací soupravu indukční senzory Namur společnosti Turck s certifikátem ATEX.

Pro modernizaci staré offshore plošiny v Severním moři dle nejnovějších standardů vyvinula firma Streicher vrtací soupravu, která šetří náklady, je jednoduchá a bezpečná díky modulárnímu systému a maximální zatížitelností modulu 11 tun. Indukční senzory společnosti Turck s certifikátem ATEX měří nespočet koncových poloh.
  • Senzory Namur společnosti Turck s certifikátem ATEX musí vzdorovat povětrnostním podmínkám oceánu

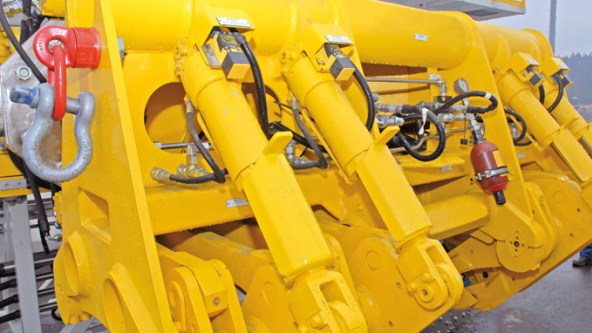

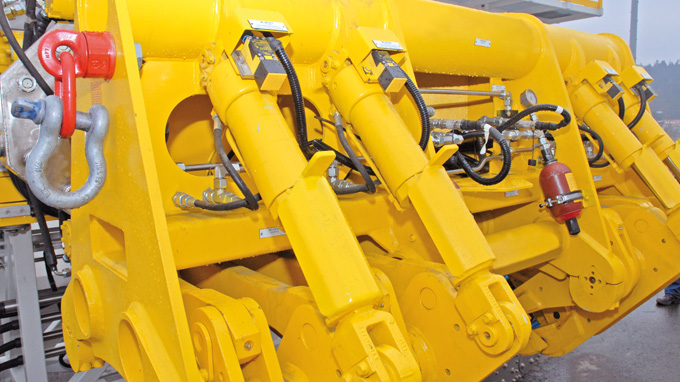

  • Deset indučních senzorů měří aktuální stav potrubí manipulátoru

Skupina Streicher situovaná v Deggendorfu v Německu, právě sestavuje první vrtací soupravu, kterou lze použít ve vodě. Společnost má mnohaletou zkušenost s vývojem a výrobou technologie souprav a plošin. Její nabídka zahrnuje stroje pro hloubkové vrtání ropy, ropného plynu, geotermální energie nebo vodorovné vrtací stroje pro pokládku potrubí, aniž by bylo nutné kopat.

Modulární koncept

Dlouhou dobu Streicher vyvíjel a vyráběl pouze konstrukce umístěné na souši, ale po přibližně dvou letech společnost začala vyvíjet a konstruovat první offshore řešení. Výhody konstrukce společnosti Strecher jsou modularita a maximální zatížitelnost 11 tun na modul, které zajistí, že jeřáby na plošinách bezpečně vyzvednou moduly až k plošinám. Proto je konstrukce zvláště vhodná pro modernizaci a výměnu starších systémů.

Zaměstnanci nejdříve sestaví jednotlivé moduly v halových prostorách společnosti Streicher v Deggendorfu. Po těchto přípravách je celá konstrukce sestavena na zemi. Po kontrole funkce, bezpečnosti a vyškolení zákazníka, je konstrukce znovu rozebrána a konečně doručena na místo určení. Modulární koncept umožňuje rychlou instalaci na plošinu během dvanácti dní.

Senzory Namur pro Ex prostředí

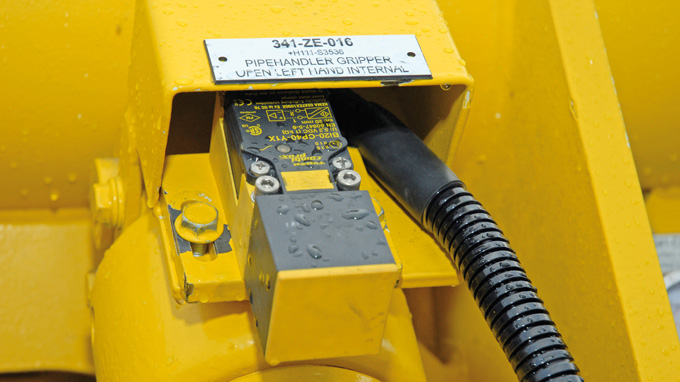

Pro spolehlivé měření koncové polohy nespočtu pohyblivých elementů ropné plošiny používá Streicher indukční senzory společnosti Turck. Na nové konstrukci je použito okolo 60 senzorů. Snímače přiblížení ve tvaru krychle mají vyšší spínací vzdálenost, 20 mm pro ocelové cíle, a splňují všechny požadavky pro offshore použití. Senzory Namur jsou schváleny pro ATEX kategorii II 2 G, Ex zóna 1 a splňují kritéria SIL 2 v souladu s IEC 61508. Senzory se, díky speciální svorkovnici, snadno montují.

Partner zaměřený na řešení

Společnost Turck nebyla vybrána pouze z důvodů spolehlivosti svých produktů, ale také jako inovativní partner, zaměřený na řešení, zvláště když přišlo na speciální úkol. Pro splnění požadavků SIL 3 bylo potřeba na vrtací konstrukci paralelně provozovat dva senzory kategorie SIL 2, pro kontrolu a sledování polohy. Vzhledem k tomu, že prostoru na konstrukci je velmi málo, musely být senzory umístěny blízko u sebe. To obvykle přináší komplikace, protože indukční senzory se navzájem ovlivňují.
