Řešení pro lakovnu
Čínský výrobce automobilů používá ve své lakovně kompaktní stanice BLcompact, propojovací prvky a senzory přiblížení společnosti Turck.
Proces lakování klade na automatizační komponenty náročné požadavky. Sběrnicové stanice BLcompact společnosti Turck, s krytím IP67, odolávají drsným okolním podmínkám ve výrobním závodu v Číně a přenáší levně spínací signály z dopravníkového do řídicího systému. Propojovací prvky a senzory přiblížení společnosti Turck doplňují řešení pro drsné podmínky.
Drsné prostředí v lakovně

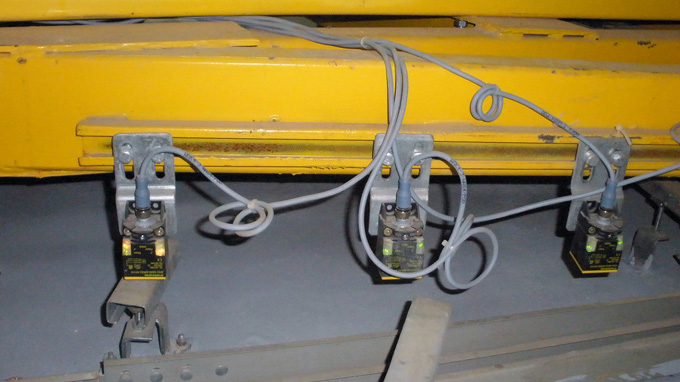

Několikastupňový proces lakování v automobilovém průmyslu, vysoká úroveň automatizace závodu a koordinace různých výrobních kroků v extrémně drsných podmínkách, to jsou jen některé výzvy pro automatizační komponenty. Hlavním úkolem projektu bylo automatizovat transportní systém v lakovně. Ten je založen na systému transportních vozíků (označovaných jako skid). Autonomní a bezpečné ovládání vozíků na dráze vyžaduje použití mnoha senzorů polohy, signalizačních a ovládacích prvků.
Otevřený standard
Specifikace zákazníka obsahovala připojení a řízení lakovacích robotů, stejně jako flexibilní integraci pásového přepravního systému. A to vše při zachování konstantní úrovně výroby při plném výkonu. Odpovědní inženýři chtěli automatizační systém, založený na otevřeném protokolu, který by bylo možné realizovat pomocí standardních kabelů.

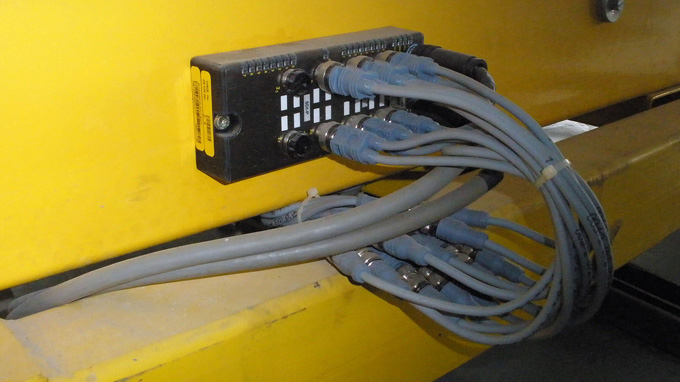

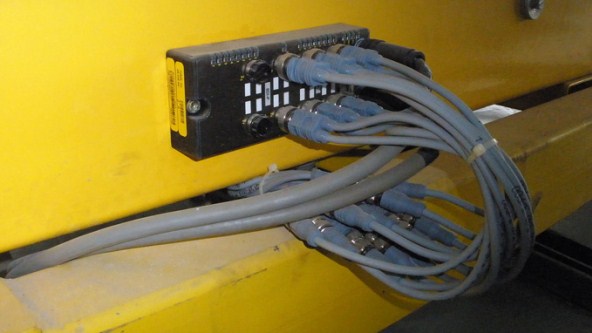

Rozhodli se pro DeviceNet. Tento sběrnicový systém je založen na otevřeném protokolu, který zajišťuje flexibilitu a optimální splnění požadavků lakovny. Z důvodu velikosti závodu byly instalovány moduly BLcompact společnosti Turck. Ty přenášejí všechny vstupy dále, přes sběrnicové kabely do další I/O stanice a pak do řídicího systému. Moduly BLcompact pro DeviceNet se stupněm krytí IP67 jsou namontovány přímo na kovovém transportním systému, podél celé výrobní linky. A to i těsně vedle měničů motorů, které ovládají pohyb celé linky.
Zákazník používá stanice BLcompact se 16 vstupy (BLCDN-8M12S-8DI-P) a také menší verzi s osmi digitálními vstupy (BLCDN-4M12S-8DI-PD). Ty tvoří páteř celé lakovací linky.
Extrémně robustní
Kompaktní stanice jsou zcela zalité epoxidovou pryskyřicí, aby byla zajištěna jejich robustnost a krytí IP69K. Teplotní odolnost modulů je také pozoruhodná: odolávají teplotám mezi -40 a +70 °C. Rozsáhlé diagnostické funkce I/O modulů umožňují zákazníkovi zvýšit použitelnost a dosáhnout požadovaného stupně spolehlivosti. LED na modulech poskytují pracovníkům spolehlivou informaci o stavu vstupních signálů přímo na místě. Také Y-kusy i robustní kabely pocházejí z výrobního programu společnosti Turck.
Společnost Turck nabízí moduly BLcompact pro analogové a spínací signály, pro RFID čtecí/zapisovací hlavy a další typy signálů. Individuální moduly BLcompact jsou vybaveny signálovými procesory, splňujícími speciální zákazníkovy aplikační požadavky na úsporu nákladů modulů a kabeláže. Celý systém se pro aplikaci perfektně hodí a jednoduše se udržuje.
