Vzdálené vstupy/výstupy v prostředí s nebezpečím výbuchu

Elantas Beck modernizoval 19" interface karty pomocí I/O systému excom od společnosti Turck.

Elantas Beck vyrábí kapalné impregnační pryskyřice a laky a je jedním z předních výrobců v tomto odvětví. Cestou k finálnímu produktu, prochází pryskyřice potrubím reaktoru, které je vybaveno mnoha stanicemi pro měření teploty, tlaku a dalších důležitých parametrů procesu. Technologie s 19" kartami byla zavedena v roce 1990 a nyní je dostupných pouze několik náhradních dílů. To byl důvod, proč společnost vybavila první linku reaktoru moderní technologií se systémem vzdálených I/O excom od společnosti Turck.

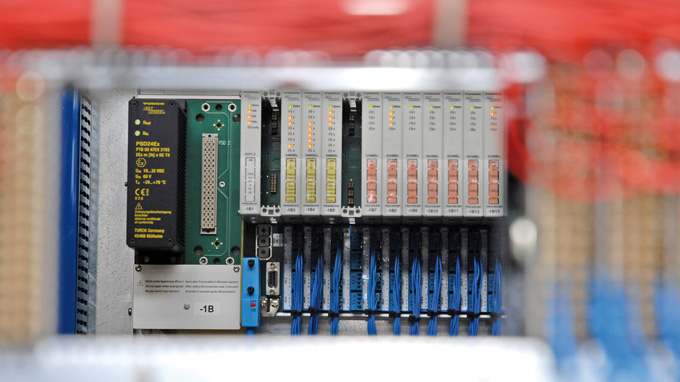

    Systém excom společnosti Turck nabízí 128 binárních nebo 64 analogových kanálů na malé ploše.

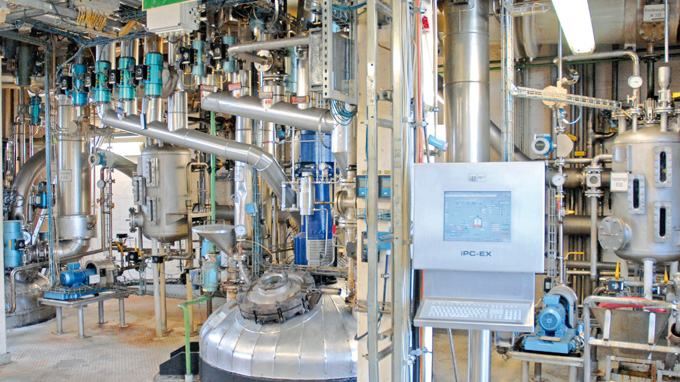

    19'' skříně (v pozadí) byly osazeny dvěma systémy excom namísto interface karet.

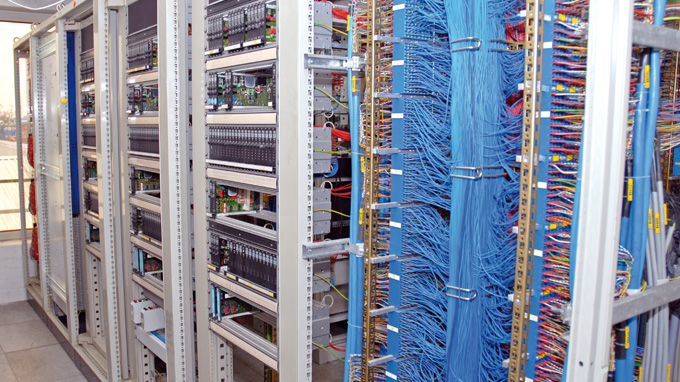

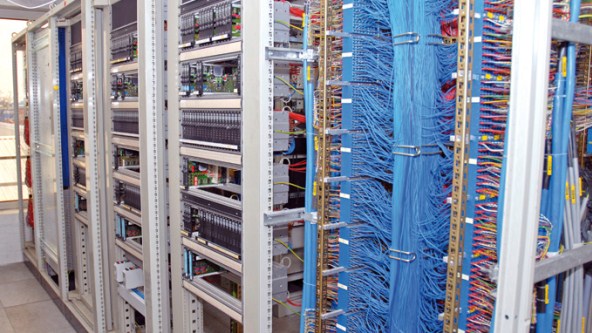

    Analogové a binární signály jsou přiváděny na interface karty a systém excom.

    •
    •
    •

Po několika letech používání se staly 19" karty náchylné na poruchy. Nové karty bylo stále obtížnější získat, hledala se alternativa. Rozhodnutí bylo modernizovat interface technologii nejdříve pro jednu linku reaktoru a použít ještě nepoužité karty jako náhradní díly pro další linky reaktoru.

Sběrnice místo 19" karet

Thomas Pölking, vedoucí údržby, zvolil z několika alternativ a nakonec se rozhodl pro sběrnicové řešení. "Chtěli jsme jednoduché a moderní řešení, které zahrnuje Ex oddělení a snadné, přímé připojení na náš S7-PLC," vysvětluje Pölking. "Před modifikací bylo připojení pouze nepřímé".

Rozhodnutí pro systém vzdálených vstupů/výstupů padlo v létě 2008 a začal se hledat schopný dodavatel. EAB Automation, společnost, která se zabývá modernizací, rozšířením a novými stavbami procesních a výrobních linek, měla pomáhat při hledání.

Montáž do 19" skříní

Během hledání dodavatele systému vzdálených vstupů/výstupů, porovnal EAB řešení různých výrobců. Rozhodnutí padlo ve prospěch systému excom společnosti Turck. "Se systémem excom od společnosti Turck jsme našli takové řešení vzdálených vstupů/výstupů, které je opravdu snadné na manipulaci, a které umožňuje montáž přímo do původních 19" skříní spolešně se všemi 150 vstupy/výstupy," říká Jochen Ahrend, manažer psolečnosti EAB Automation. Systém excom splňuje i další požadavek, kterým je vynechání dalších PLC pro linku reaktoru. "Nyní jsou signály posílány do systému excom a pak přímo do S7, tak se vyhneme dalšímu řízení," prohlašuje Pölking.

Přestože to byl první projekt, kde EAB nasadil excom, byl záměr stejně úspěšný jako realizace. Na podzim 2008 byli zaměstnanci schopni nasadit a spustit systém během jediného víkendu, tak aby byla výroba plně obnovena v pondlí ráno. "Neměli jsme žádné zkušenosti s tímto produktem a podpora ze strany Turck nám velmi pomohla," vysvětluje Ahrend. "Podpora byla mimořádně dobrá, všechny naše další dotazy zodpověděli specialisté od Turck tak rychle, abychom mohli pokračovat na dokončení projektu."

Flexibilní systém

Přestože systém vzdálených vstupů/výstupů nebyl v tomto projektu instalován v prostředí s nebezpečím výbuchu, je možné systém excom umístit do zón 1 nebo 2. Obvody jsou schválené pro použití až do zóny 0. I/O moduly se stupněm krytí IP20 nabízejí čtyři analogové nebo čtyři až osm binárních vstupů nebo výstupů s šířkou 18,2 mm. Dva redundantní napájecí zdroje, dvě redundantní komunikační brány a až 16 I/O modulů lze umístit do prostoru 43,2 x 20,6 x 11 cm. V této konfiguraci je dostupných až 128 binárních nebo 64 analogových kanálů na velmi malé ploše.
