Decentralizované řízení dopravníkových modulů

Výrobci baterií pro elektromobily vyžadují snadno škálovatelná řešení dopravníků - pro inteligentní řízení proměnných systémů vyvinula společnost Intralox decentralizovaný logický modul ISC CAM s robustními blokovými I/O Turck.

Výrobci strojů, kteří potřebují integrovat své stroje do nadřazených systémů, mají často na výběr mezi dvěma neoptimálními alternativami: buď integrovat jejich řízení do hlavního linkového PLC, nebo vybudovat samostatnou řídicí skříň s PLC na každém jednotlivém stroji. Obě varianty jsou nejen složité a drahé, ale také nejsou dostatečně škálovatelné, aby splňovaly rostoucí požadavky na moderní intralogistické systémy. Specialista na pásovou a dopravní techniku Intralox proto vyvinul inteligentní automatizační modul Intralox Smart Carryway (ISC CAM), autonomní jednotku s krytím IP67 pro řízení dopravníků, jako je řada DARB 4500. Společnost Turck poskytla své blokové moduly TBEN pro ISC CAM, napájecí zdroje PSU67 s krytím IP67 a barevně odlišené kabely pro snadné uvedení do provozu a bezskříňovou instalaci.

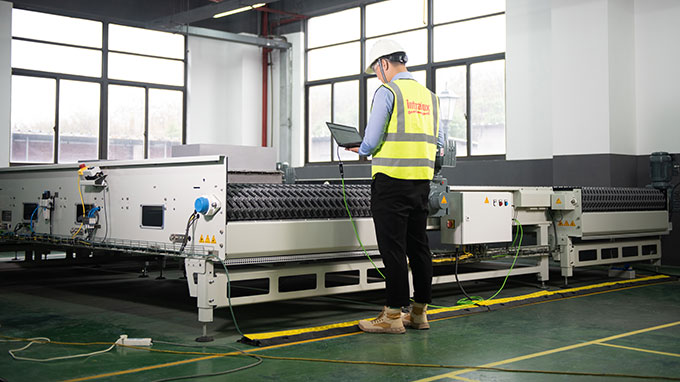

Společnost Intralox ve své demo smyčce v Šanghaji demonstruje výhody decentralizované automatizace.

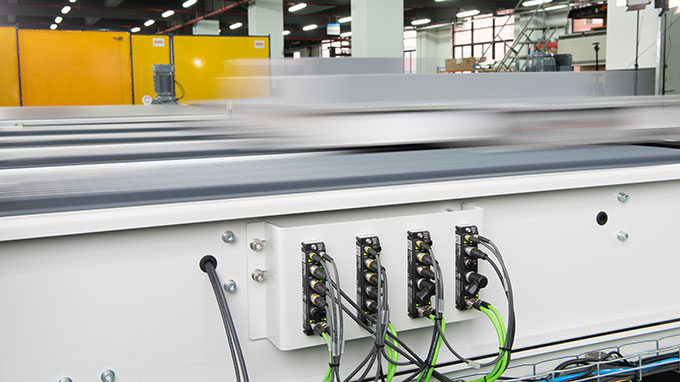

ISC CAM: blokové moduly s logikou Intralox umožňují použití dopravníkového systému bez složitých skříní.

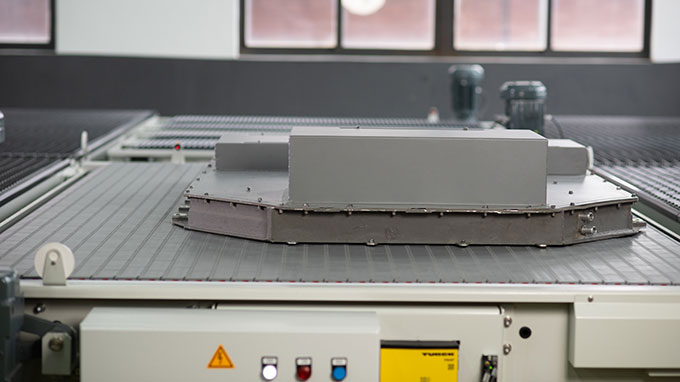

Podpora bateriových modulů pro elektromobily po celé ploše je jednou z klíčových výhod technologie DARB.

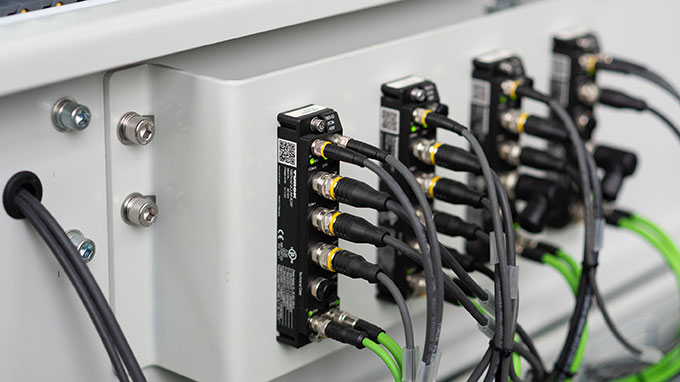

I/O moduly Turck s krytím IP67 zajišťují bezproblémový, decentralizovaný přístup k modulárním strojům.

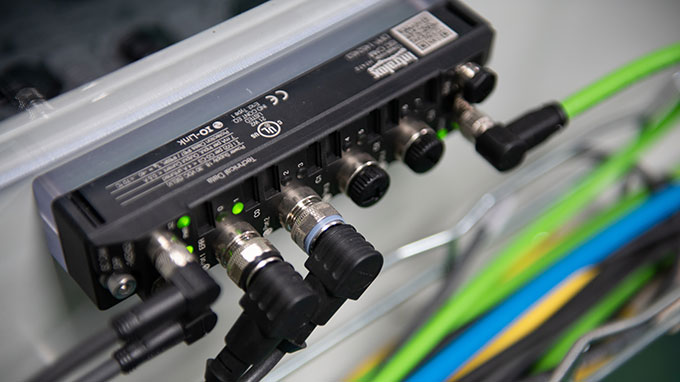

IP67 zjednodušuje kabeláž a odstraňuje problémy, a tím zkracuje uvedení do provozu a dobu uvedení na trh.

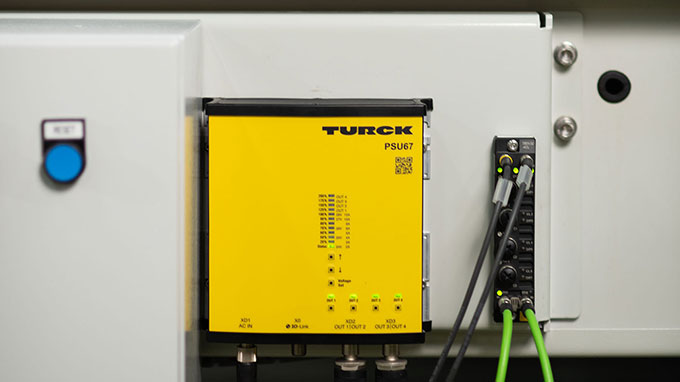

Robustní napájecí zdroj PSU67 umožňuje rychlou kabeláž a snadnou instalaci pro všechna požadovaná napětí.

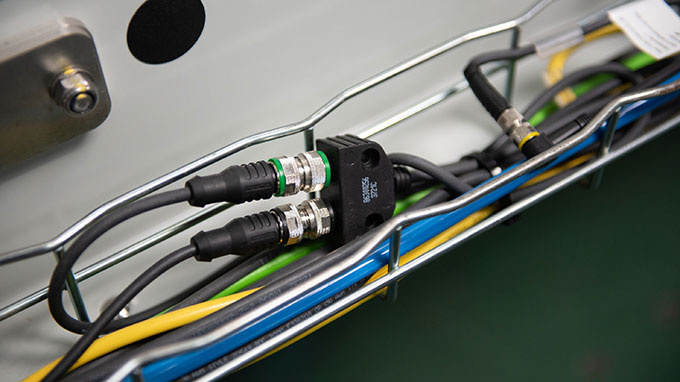

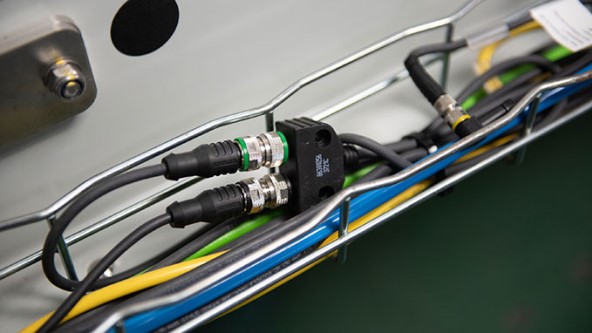

Rychlá a bezproblémová kabeláž díky konektorům M12 s barevně odlišenými kroužky pro připojení poka-yoke

"Máme zákazníky, kteří potřebují velmi agresivně rozšiřovat své provozy, aby splnili požadavky, které budou výrobci elektromobilů potřebovat," říká Martina Costa, analytička obchodního rozvoje pro automobilový průmysl ve společnosti Intralox v Amsterdamu, která se specializuje na dopravní a manipulační techniku pro řadu průmyslových odvětví. "Výrobci baterií toho nebudou schopni dosáhnout pouze výstavbou nových závodů na zelené louce. Budou muset zvýšit kapacitu svých stávajících závodů."

Technologie DARB společnosti Intralox znamená Dual-Stacked Angled Roller Belt (dvojitý úhlový válečkový pás) - který je schopen přesouvat předměty až o 90 stupňů kolmo na dráhu linky. Technologie DARB dokonale splňuje tři kritické požadavky na logistiku výroby baterií pro elektromobily, a to: škálovatelnost, flexibilitu a schopnost manipulovat s bateriemi přímo bez palet.

Problém: Řešení s centrálními PLC jsou špatně škálovatelná

Někteří výrobci lithium-iontových baterií již využívají možnosti zařízení DARB při své výrobě. Společnost však při hledání optimálního dopravníku pro rostoucí bateriový průmysl identifikovala další prostor pro zlepšení. Společnost Intralox je výrobcem OEM (Original Equipment Manufacturer), ale automatizaci zařízení DARB tradičně provádí integrátor intralogistických systémů s využitím pokynů společnosti Intralox. "Uvědomili jsme si, že tento proces není vždy efektivní, protože se při komunikaci ztrácí mnoho know-how. My prodáváme DARB neustále, ale integrátor to dělá jen tu a tam. To se může stát pro všechny strany náročné," vysvětluje Martin Benavidez, produktový manažer společnosti Intralox pro ISC. Zkratka znamená "Intralox Smart Carryway", inovativní program, jehož cílem je vyvinout automatizační řešení pro řízení strojů Intralox, včetně produktové řady DARB. Benavidez řídí projekt společně s Lazlo Kleczewskim jako produktový manažer pro ISC.

Decentralizované ovládání IP67 přináší flexibilitu

Řešením je ISC CAM (Intralox Smart Carryway řízený modulem Carryway Automation Module), malý blokový modul s krytím IP67, který obsahuje softwarovou logiku společnosti Intralox pro maximalizaci výkonu zařízení bez nutnosti elektrické skříně. Modul Turck TBEN-S poskytuje hardwarovou platformu pro ISC CAM. Díky svým multiprotokolovým schopnostem může obsluhovat širokou škálu zákazníků s minimálními rozdíly v produktech. Multiprotokolová zařízení Turck podporují protokoly Profinet, Modbus TCP a Ethernet/IP a sama se přizpůsobují ethernetovému protokolu použitému v síti bez zásahu uživatele. To umožňuje zlepšení pro všechny zúčastněné strany. Integrátor musí pouze naprogramovat svůj PLC pro komunikaci několika základních instrukcí, čímž se snižuje náročnost a riziko integrace a uvedení zařízení DARB do provozu. Koncový uživatel bude mít zajištěno, že bude mít vždy k dispozici nejnovější poznatky o automatizaci používané v zařízení a může se spolehnout na plnou podporu společnosti Intralox pro zařízení DARB. ISC CAM řeší mnoho problémů, které vyvolávala klasická automatizační struktura.

Demonstrační smyčka DARB s decentralizovanou automatizací

Pro prezentaci technologie DARB jako klíčového dopravního řešení pro průmysl baterií pro elektromobily vybudovala společnost Intralox v Šanghaji demonstrační smyčku, kde si potenciální zákazníci mohou udělat představu o možnostech této technologie. Kromě toho smyčka demonstruje výhody decentralizované automatizace. Každý kus zařízení DARB má svůj vlastní ISC CAM pro automatizaci přepravní cesty a další klíčové automatizační funkce ve smyčce, jako je řízení motoru a bezpečnost, jsou rozděleny do dalších jednoduchých modulů. Výsledkem je vysoká úroveň modularity hardwaru i softwaru, která zlepšuje nastavení, řešení problémů a úpravy, jako je přidání nebo odebrání dopravníku.
