Automatizované řízení skladu waferů díky RFID systému

RFIS systém BL ident společnosti Turck koordinuje roboticky podporované naskladňování a vyskladňování meziproduktů ve výrobě polovodičů v Číně.

Jeden z předních světových výrobců polovodičů v Číně se potýkal s problémem bezpečného skladování choulostivých křemíkových destiček mezi testováním kvality a balením. Tyto citlivé součástky musí být až do dalšího kroku procesu skladovány v regálech na materiál. V této fázi procesu byly destičky dříve odebírány ručně a odebírání zásob bylo dokumentováno na papírových listech. To bylo nejen časově náročné, ale také náchylné k chybám a poskytovalo to jen slabý přehled o toku materiálu v celém procesu. Bylo proto zapotřebí automatizovaného řešení, které by zaručilo spolehlivý a efektivní proces.

Zákazník proto nyní používá RFID při řízení skladu, aby dosáhl bezchybné a transparentní výroby v celém procesu. Identifikace skladových míst pomocí RFID využívá tagy RFID ke sledování toho, který plátek je uložen na kterém skladovém místě během naskladňování a vyskladňování nebo přesunu zásob. Všechny uskladněné destičky lze proto v případě potřeby okamžitě najít.

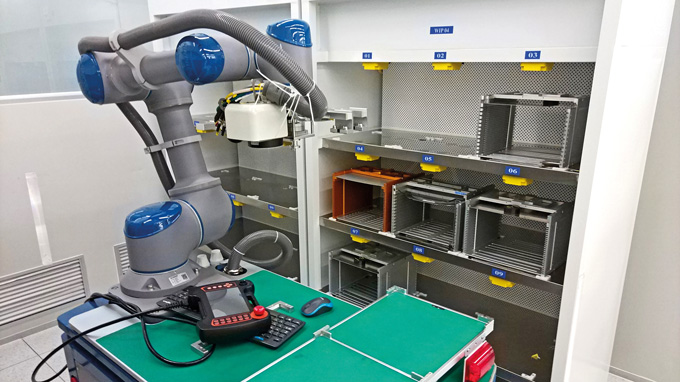

    Robot zajišťuje spolehlivé ukládání a odebírání destiček do regálu.

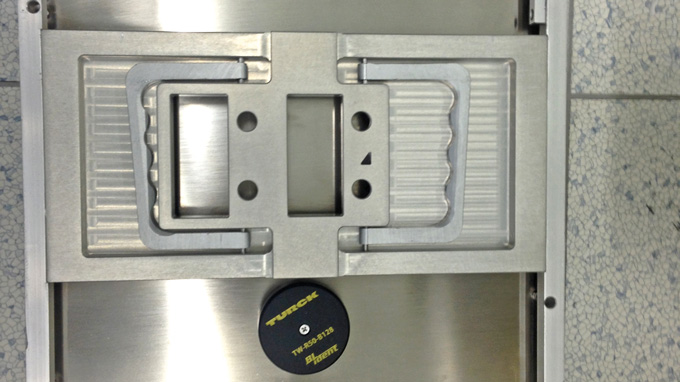

    RFID tag je umístěn na horní straně nosiče destičky.

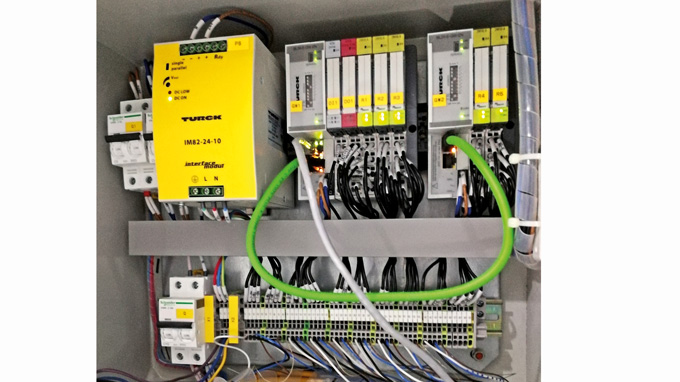

    RFID a I/O systém BL20 od společnosti Turck zajišťuje spolehlivou komunikaci s PLC.

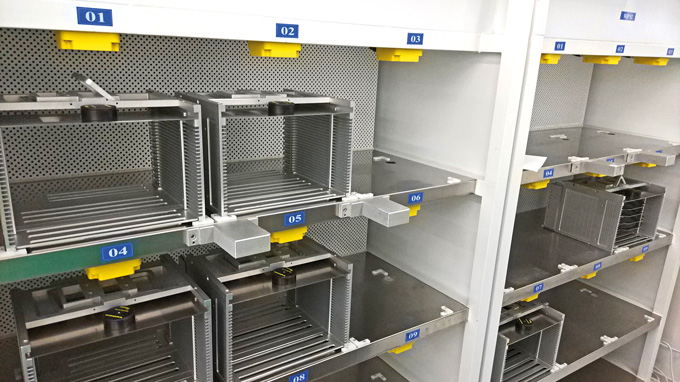

    Čtecí/zapisovací hlavy RFID HF čtou tagy z nosičů destiček při vkládání a odebírání zásob.

    •
    •
    •
    •

Robotické RFID řešení

Specializované vysoce výkonné manipulační roboty hrají důležitou roli při automatizovaném zpracování destiček do integrovaných obvodů. Tato automatizovaně řízená vozidla (AGV) s integrovaným robotickým ramenem se pohybují autonomně a zaručují spolehlivou manipulaci s komponenty mezi procesy. Ve spolupráci s čínskou robotickou společností vyvinula společnost Turck kompletní RFID řešení pro použití AGV pro přepravu materiálu. Toto řešení výrazně zkracuje dobu zásobování destiček a minimalizuje práci spojenou s tímto procesním krokem. Systém řízení skladu propojuje informace ze systému RFID s informacemi ze systému řízení výroby (MES) a monitoruje všechny oplatky v reálném čase.

RFID řešení BL ident přesvědčuje

Komunikační brána BL20 společnosti Turck dobře zapadá do čistého a uklizeného výrobního prostředí. Předává data shromážděná RFID a I/O moduly v terénu do nadřazené řídicí jednotky. RFID tagy jsou připevněny na horním konci nosiče destiček. Čtecí/zapisovací hlavy RFID nainstalované na horní části polic na destičky automaticky rozpoznávají nosiče, a tím zaručují jejich spolehlivou identifikaci při naskladňování a vyskladňování pomocí AGV.

LED displeje poskytují vždy jasné informace o provozním stavu čtecí/zapisovací hlavy a modulu RFID. Velká čtecí vzdálenost čtecí/zapisovací hlavy umožňuje ramenu robota dostatek prostoru pro vyzvednutí a umístění nosiče. Pouzdro nosiče z epoxidové pryskyřice s krytím IP68 nenarušuje proces čtení ani znečištění povrchu. Tag lze navíc opakovaně použít, což je ideální v aplikacích s uzavřeným okruhem. A projektový manažer Tao Zhang Yitao byl ohromen ještě dalšími výhodami: "Předmontované kabely lze rychle instalovat a zaručují bezpečný přenos dat. Především lze produkty RFID společnosti Turck rychle vyměnit za provozu, což výrazně zkracuje prostoje a umožňuje rychlou a snadnou údržbu zařízení."
