Polohování rotoru větrné elektrárny

Senzory uprox+ řídí polohu rotorů ve větrných elektrárnách VENSYS.

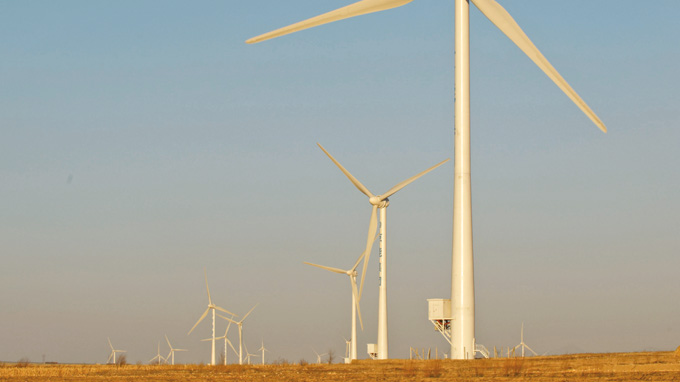

S inovativním provedením generátoru byla celá větrná elektrárna VENSYS Energy AG navržena pro zákazníka v Pekingu. Pro letní olympijské hry bylo licencovaným čínským partnerem Goldwind sestaveno 43 větrných turbín typu VENSYS, poskytujících elektřinu šetrnou k životnímu prostředí. Sensory uprox+ od společnosti Turck zaručují trvale optimální polohu rotoru.
  • Energie pro olympiádu: 43 větrných turbín používá indukční senzory uprox+

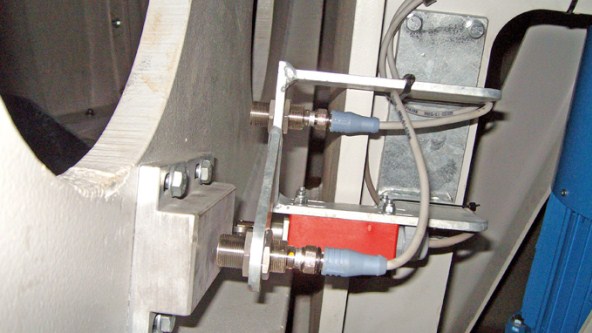

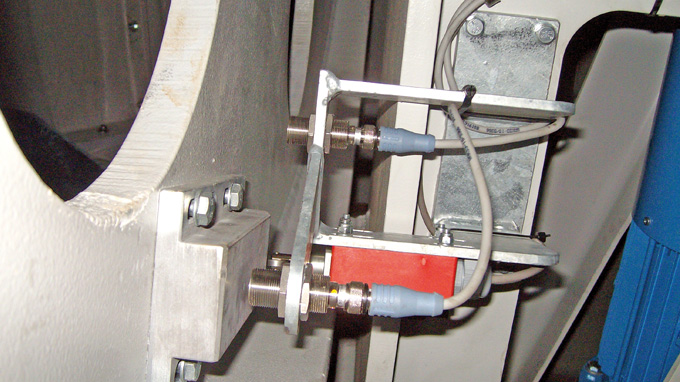

  • Dva senzory uprox+ sledují speciální vačku ke spolehlivému určení aktuálního úhlu listu

  • Sledování rychlosti rotoru vyžaduje dva senzory uprox+ pracující s ozubenou podložkou

Celosvětový růst

Větrné turbíny VENSYS, které byly sestaveny a testovány v Saarbrückenu v Německu, jsou v provozu v kanadských horách Higgins Mountain a také v německém městě Grevenbroich. V letošním roce čínský partner Goldwind plánuje uvést do provozu více než 1000 větrných turbín.

S ohledem na bezpečnost patří řídicí systém mezi nejdůležitější částmi větrné turbíny. Systém měří, sleduje a řídí pracovní úhel rotorových listů na větrné turbíně, které mohou změnit spotřebu energie. Řízení například umožňuje při spuštění natočit rotorové listy vůči větru. Během provozu lze udržet konstantní výstup i přes měnící se povětrnostní podmínky nastavením pracovního úhlu. Když však přijde bouřka, řízení automaticky otočí rotorové listy mimo směr větru, aby se zabránilo poškození.

Senzory garantují spolehlivost

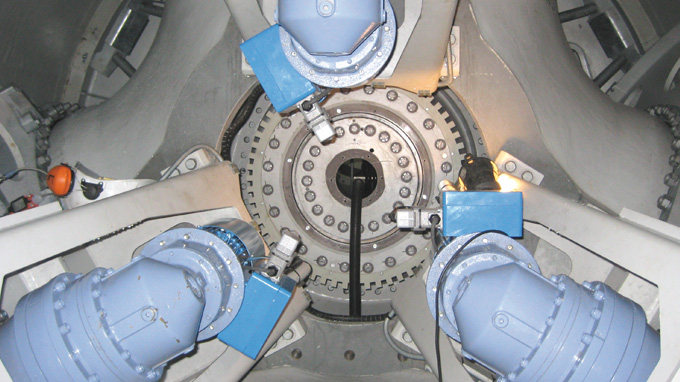

"Selhání může mít fatální následky," říká ředitel elektrotechnologie z VENSYS Dr. Stephan Joeckel. Není žádným překvapením, že spolehlivá technologie měření je v této oblasti nejvyšší prioritou. To je důvod, proč se VENSYS Energy AG rozhodla pro indukční senzory společnosti Turck. Šest senzorů uprox+ (dva na každý list) v každé větrné turbíně nepřetržitě určují přesnou polohu rotorů. Aby tomu tak mohlo být, musí každý senzor sledovat koncovou polohu každého rotorového listu. Sedmý senzor určuje polohu hlavního poklopu turbíny. S daty ze všech senzorů řídicí systém zajistí, aby byl každý list rotoru ve správné pozici. Výkon je přenášen mezi motorem a listy rotoru ozubeným řemenem. V záběru je vždy pouze několik zubů, snížení opotřebení a zvýšení bezpečnost a spolehlivost je proto velice důležité.

Pouze v roce 2007 nasadil VENSYS senzory od společnosti Turck do 60 větrných turbín bez jakýchkoliv obtíží."Doposud jsme měli pouze dobré zkušenosti," potvrzuje Dr. Joeckel. "Kromě vysoké spolehlivosti, kvalitě a dobrému poměru cena/výkon byla i vysoká odolnosti vůči velkému EMC důležitým faktorem v rozhodnutí ve prospěch senzorů uprox+. Vzhledem k těsné blískosti s generátorem větrné turbíny a rizika rušení, hraje EMC v této oblasti významnou roli."

Odolnost a těsnost

Poněvadž jsou elektrárny často umístěné na pobřeží s relativně vysokou koncentrací slaných sprejů, musí všechny části elektrárny splňovat zvláště vysoké požadavky na těsnění. Řada senzorů uprox+ boduje i tady: Ve standardním provedení mají senzory v pouzdře z chromované mosazi stupeň krytí IP68 a splňují náročné požadavky vývojářů z VENSYS.
