I/O moduly na super jachtě

Na super jachtě Limitless poskytují kompaktní I/O moduly Turck s ochranou IP69K spolehlivou komunikaci EtherNet/IP mezi senzory/akčními členy a PLC

Nizozemský dodavatel vybavení lodí Akerboom Yacht Equipment přepracoval celé nastavení automatizace na 20leté super jachtě Limitless se špičkovou technologií. Dva řadiče a jedna síť EtherNet/IP nahrazují dříve používané zapojení typu point-to-point pro jeřáby, nástupní žebříky nebo platformy. Akerboom spoléhá na robustní I/O ethernetové moduly Turck TBEN-L a S pro přenos velkého počtu I/O signálů. Díky plně uzavřenému plastovému pouzdru a třídě krytí IP69K jsou I/O moduly ideální pro použití na lodích, což eliminuje potřebu řídících rozvaděčů nebo jiných ochranných opatření.

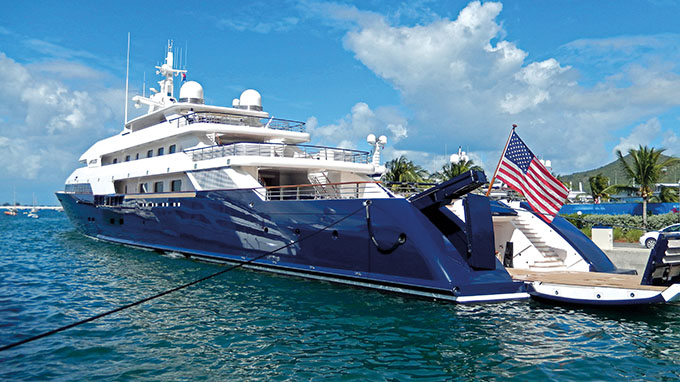

Záď jachty Limitless se otevírá jako plošina, zadní nástupní žebřík se pohybuje rovně ven

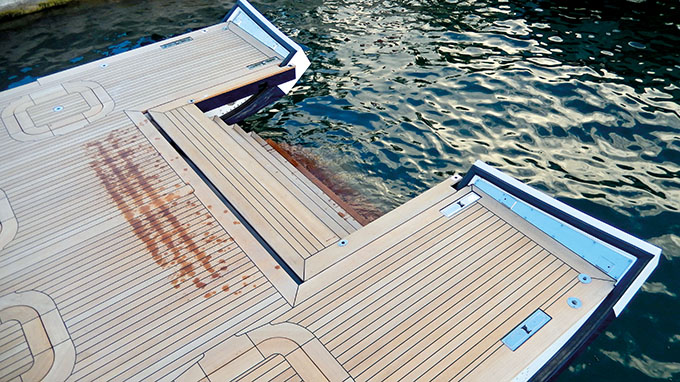

Při vysunutí nástupní plošiny se musí měřit její sklon ve vztahu k lodi

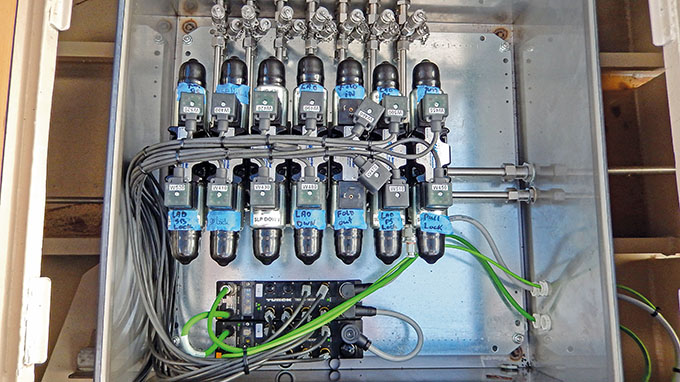

Každý I/O modul Turck TBEN-L-16DOP poskytuje 16 digitálních výstupů pro připojení hydraulických ventilů

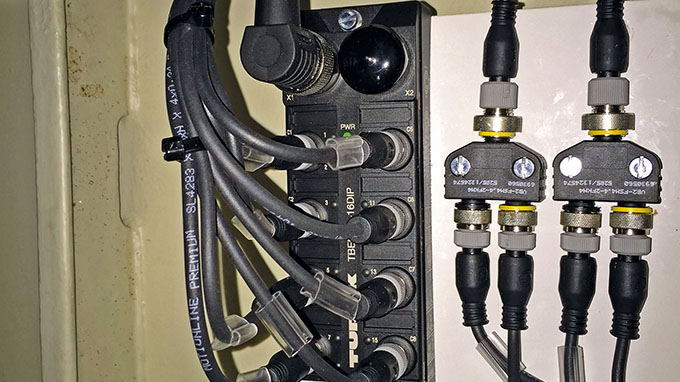

I/O modulové řešení Turck s třídou krytí IP69K nahradilo všechna ostatní ochranná zařízení
Ed Groen je velmi spokojen: „I/O moduly Turck nám ušetřily spoustu práce s kabeláží.“

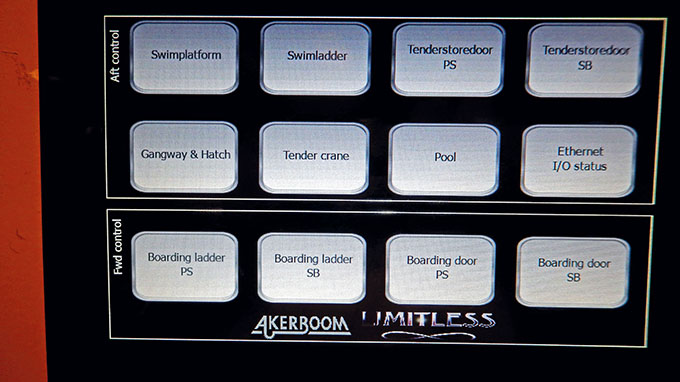

Všechny technické systémy lze nyní ovládat pomocí dotykové obrazovky

Technické vybavení stárne

Všechna zařízení jachty jsou ovládána hydraulicky. V době postavení jachty Limitless ještě nebylo nainstalováno moderní řízení. Zařízení bylo ovládáno pomocí relé a jednoduchým připojením bod-bod.

V posledních letech se začaly objevovat poruchy pohyblivých částí jachty. Fungující pohybující se prvky navíc již nebyly nejmodernější. Centrální ovládání nebylo možné. Všechno muselo být ovládáno tlačítky na zařízení. Pro technické přepracování celé jachty se kapitán obrátil na Akerboom Yacht Equipment v nizozemském Leidenu. Společnost získala pověst v oblasti elektrických zařízení jachet a je součástí skupiny Feadship Group, jejíž součástí je i loděnice De Vries.

Řadiče EtherNet/IP nahrazují oddělená řešení

Dříve měl každý jeřáb a každá automatizovaná platforma na lodi vlastní ovládací rozvaděč, ve kterém byly přímo připojeny signály zařízení a pohonů. Akerboom nahradil těchto několik samostatných řešení I/O moduly s komunikací EtherNet/IP a dvěma moderními řadiči.

I/O moduly TBEN s krytím IP69K nám také ušetřily spoustu místa i kabeláže. Mnoho ovládacích skříní na palubě je nyní zbytečných, protože moduly TBEN-L jsou namontovány přímo vedle hydraulických ventilů.

Na lodi se používá velké množství digitálních vstupních signálů. Jsou záskávány pomocí spínačů koncových poloh, které detekují polohu zajišťovacích šroubů ve dveřích. Analogové signály jsou vydávány senzory sklonu. Inklinometry Turck B1N360 detekují sklon plošin, když jsou spuštěny na vodu. Důležitým požadavkem je měření sklonu k lodi, nikoli jako absolutní hodnota.

Analogové signály inklinometrů jsou přivedeny do řídicí jednotky prostřednictvím ultra-kompaktního I/O modulu Turck TBEN-S2-4AI. Moduly TBEN-S o šířce pouhých 32 milimetrů jsou ještě kompaktnější než TBEN-L, přičemž stále splňují požadavky IP69K. Jeden TBEN-S je instalován v zadní části a druhý v přední části jachty. Oba přinášejí signály ze dvou platforem do řídicí jednotky.

Kompaktní I/O zjednodušuje zapojení

Toto řešení bylo skutečně efektivní díky použití I/O digitálních modulů TBEN-L1-16DOP. To umožňuje, aby všechny výstupní signály byly přivedeny z řídicí jednotky přes ethernetové vedení k digitálním ventilům. I/O moduly TBEN lze použít jako multiprotokolové zařízení s protokoly Profinet, EtherNet/IP a Modbus TCP.
