IO-Link ulehčuje výrobu různých převodovek
V továrně čínského dodavatele autodílů na výrobu převodovek Turck ukazuje, jak je jeho IO-Link řešení pro připojení signálů snadné, rychlé a efektivní
Mnoho senzorů v továrně na výrobu převodovek
Několik magnetických senzorů na výrobní lince různých převodovek snímá polohu pneumatických válců a svorek, zatímco snímače přiblížení detekují samostatné komponenty. Je zde mnoho aktorů jako jsou pneumatické ventily, elektromagnetické ventily a další zařízení, která plní příkazy řídicího systému.
Mnohavodičové kabely a pasivní slučovače neuspěly
Zpočátku chtěl zákazník připojit signály senzorů a aktorů v rozvaděči pomocí pasivních slučovačů a mnohavodičových kabelů. Ale délka kabelů a úsilí při instalaci objemného vedení mělo negativní dopad na celkové náklady. Mnoho kabelů pro pasivní slučovače by bylo nutné manuálně upravovat a poté znovu připojit do I/O modulů v rozvaděči. Uvedení do provozu by bylo obzvlášť náchylné na chyby a také časově náročné. Řešení by bylo také velmi nákladné a složité na údržbu.
Rychlé a efektivní IO-Link řešení

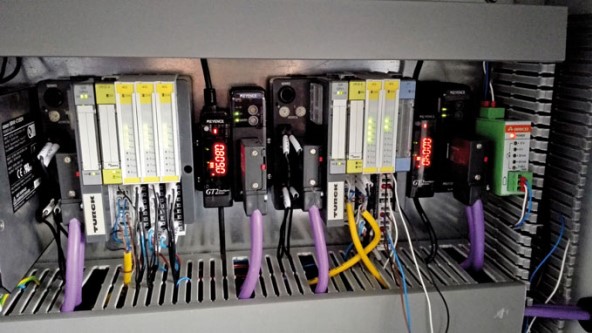

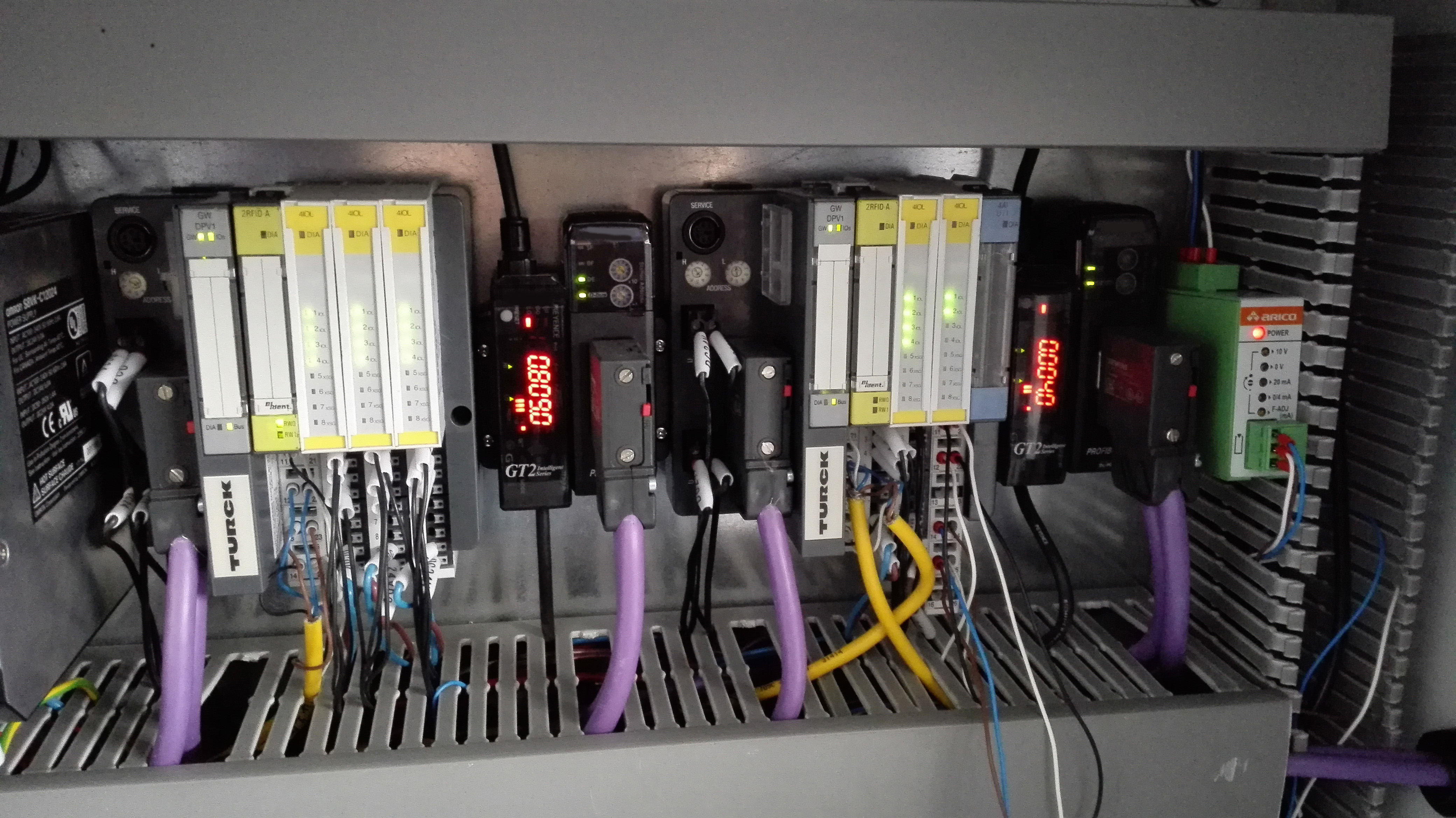

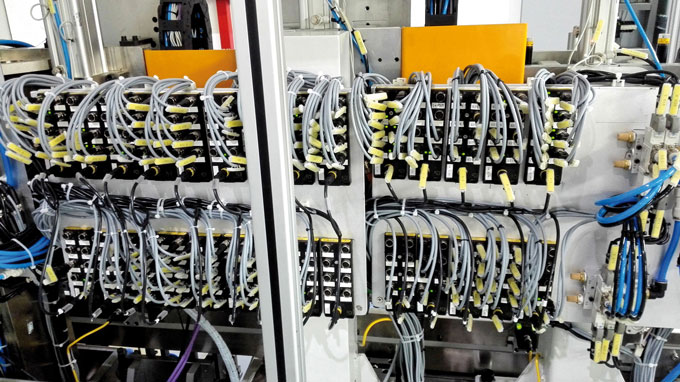

Turck nabídl prostorově úsporné řešení založené na komunikační bráně Profibus BL20 s IO-Link master moduly. Turck TBIL slučovače s IO-Link jsou vhodné pro připojení senzorů a aktorů přímo na výrobní lince. Tyto I/O huby používají IO-Link pro přenos až 16 binárních signálů do IO-Link masteru přes standardní kabel. TBIL I/O huby mají stupeň krytí IP67 a tak mohou být namontovány v blízkosti senzorů a aktorů. IO-Link je digitální protokol, který umožňuje použití standardních 3vodičových kabelů bez nákladného stínění a časově náročného ukládání vedení.
Pokud se později objeví jakékoliv porucha, je díky IO-Link velmi snadná údržba. Místo chyby lze určit na jednotlivá zařízení a rozlišit mezi přerušením vodiče nebo zkratem. Centrální nastavení celého systému z kontroléru zajišťuje centrální dostupnost všech důležitých informací. To zjednodušuje jak údržbu tak i dokumentaci.
Analogové signály přes IO-Link
Zákazník si uvědomil, že by také mohl připojit všechny měřicí senzoru tlaku a teploty s IO-Link dokud má rozhraní. Speciální moduly s analogovými vstupy jsou tedy stejně nepotřebné jako drahé stíněné kabely pro analogové signály.
