Režim RFID bus zajišťuje kvalitu lithium-iontových baterií

Sběrnicový režim kombinuje vysokou rychlost přenosu dat s nízkými náklady na pozici čtení

Se současným boomem na trhu NEV (new energy vehicle) roste poptávka po lithium-iontových bateriích. Úroveň automatizace výroby baterií má přímý dopad na kvalitu baterií. Výrobci používají technologii RFID ke sledování výroby a dokumentování testů kvality.

Je zkontrolována kvalita každého místa svaru

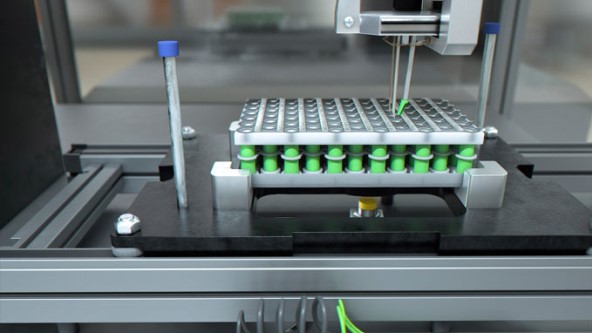

Při sestavování bateriových modulů z jednotlivých článků jsou články přivařeny k hliníkovému pásu, který je spojuje dohromady. Kvalita svarových bodů je zásadní pro zajištění kvality hotové baterie. Proto je po svařování testován celý modul. Výsledek testu je zapsán přímo do datového nosiče umístěného pod nosičem produktu modulu. Výrobní linka zahrnuje celkem asi 35 pozic pro čtení/zápis.

Zákaznické výhody

  • Vysoká kvalita produktu zajištěna spolehlivou testovací dokumentací
  • Cenově výhodná výroba díky režimu RFID HF bus
  • Funkce multiprotokol pro snadnou integraci do různých systémů
  • Krátké časy čtení/zápisu pro vysokou produktivitu

    V režimu HF bus je možné připojit ař 32 RFID zařízení k jednomu RFID rozhraní

    Čtecí/zapisovací hlava může číst jak EPROM, tak FRAM tagy

    Spouštěcí senzory jsou připojeny přímo do RFID rozharní s IP67

    •
    •
    •

S tolika čtecími/zapisovacími hlavami může být používání standardních RFID systémů drahé. RFID přes IO-Link se často používá jako alternativa, ale kvůli malé šířce pásma je často příliš pomalý.

Nízká cena za pozici čtení/zápisu v režimu HF bus

Doporučujeme použít režim HF bus Turck. K jednomu rozhraní RFID portu lze sériově připojit až 32 zařízení pro čtení/zápis, což efektivně snižuje cenu za pozici čtení/zápisu. Výrobní linka si může zachovat původní rychlost, protože sběrnicový provoz nabízí relativně velkou šířku pásma. Další výhodou je, že každá čtecí/zapisovací hlava může číst tagy EPROM i FRAM, které jsou na těchto výrobních linkách použity.

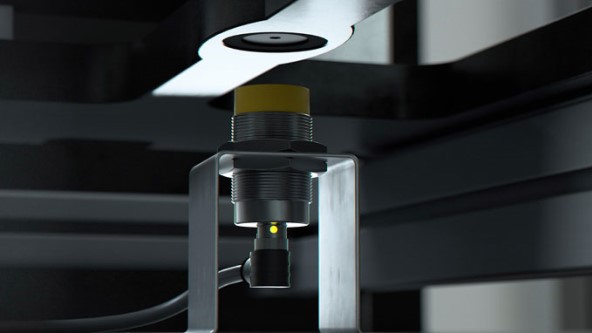

Indukční senzor spouští čtecí/zapisovací hlavu

Čtení tagu je spuštěno indukčním senzorem. Pokud je ve vzdušném rozhraní různých čtecích/zapisovacích hlav současně přítomno více tagů, vytvoří PLC vyrovnávací paměť pro provádění příkazů na různých čtecích/zapisovacích hlavách jeden po druhém. Spouštěcí senzor také pomáhá detekovat chyby: pokud čtecí/zapisovací hlava nemůže přečíst tag poté, co byla spuštěna senzorem, znamená to, že je tag vadný.

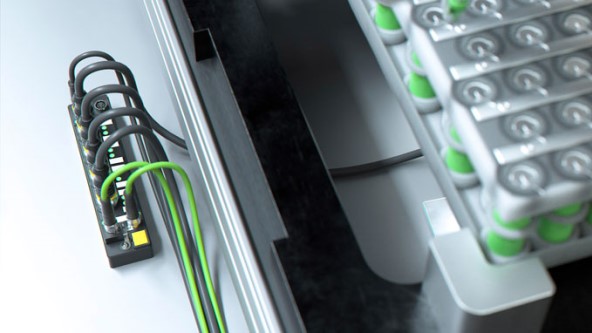

TBEN-S spojuje senzory a zařízení pro čtení/zápis

Zařízení RFID a spouštěcí senzory jsou připojeny přímo k TBEN-S2-2RFID-4DXP. IP67 rozhraní komunikuje s PLC přes PROFINET. Jako zařízení s více protokoly může být bez problémů použito v sítích Ethernet/IP nebo Modbus TCP, aniž by byl nutný zasah uživatele.
