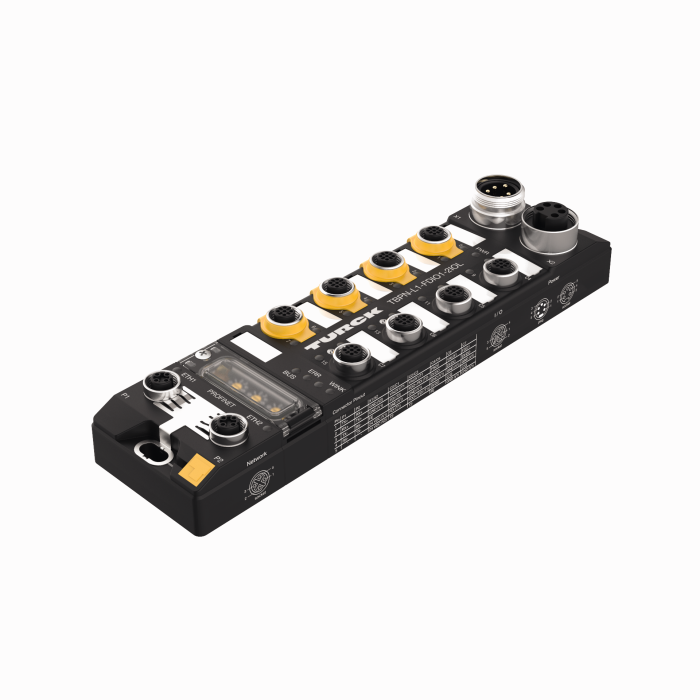

Produkt TBPN-L1-FDIO1-2IOL
Kompaktní PROFINET PROFIsafe I/O modul
Bezpečnostní digitální vstupy a výstupy, standardní univerzální digitální kanály, IO-Link master porty
Ident.číslo: 6814053- PROFINET slave
- integrovaný ethernet přepínač
- 100 Mbps
- 2x 4pinový konektor M12, kódování D, ethernet
- pouzdro vyztužené skleněnými vlákny
- testováno na vibrace a chvění
- elektronika modulu zcela zalita
- stupeň krytí IP65/IP67/IP69K
- 5pinová zástrčka 7/8″ pro napájení
- ATEX zóna 2/22
- dva bezpečné digitální vstupy SIL3
- dva bezpečné digitální kanály SIL3 jako FDI nebo FDO (PP, PM)
- čtyři bezpečné digitální FDI kanály SIL 3
- dva konektory IO-Link master V1.1
Všeobecné údaje
| EAN | 4047101354010 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitální I/O modul (decentralizované periférie) |
| Tarifní číslo zboží | 85176200000 |
| Země původu | DE |
| Hmotnost | 640 g |
Technické údaje
| Síťový protokol | PROFIsafe via PROFINET |
| Typ signálu | Bezpečné vstupy, Bezpečné vstupy a výstupy, digitální vstup/výstup, IO-Link |
| Způsob připojení signálu | M12 |
| Typ přístroje | I/O modul, kompaktní stanice |
| Přenosová rychlost sběrnice | 100 MBit/s |
| Připojení sběrnice | 2× M12, 4pinový, kódování D |
| Okolní teplota | -40… +70 °C |
| Stupeň krytí | IP65/IP67/IP69K |
| Certifikáty | ATEX zóna 2/22, cULus |
Data Sheets
| German | 571 KB |
| English | 569 KB |
| French | 572 KB |
| Spanish | 573 KB |
| Czech | 573 KB |
| Dutch | 571 KB |
| Romanian | 572 KB |
| Russian | 452 KB |
| Polish | 574 KB |
| Chinese | 656 KB |
| Turkish | 572 KB |
CAD soubor
Certifikát
EPLAN Electric P8
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
| Uživatelská příručka FBPN | 7112 KB |
| Getting Started, nastavení TBPN v TIA Portal | 1903 KB |
| Instalace a licence | 914 KB |
| TBPN bezpečnostní příručka | 2579 KB |
| Návod v ITA | 2030 KB |
Produktový leták
| Bezpečnostní systémy v IP67 | 1425 KB |
| Bezpečnostní řešení | 14290 KB |
| Multiprotokolový I/O modul s IO-Link masterem | 828 KB |
Prohlášení výrobce
Všeobecný katalog
Připojovací příslušenství - napájení
|
RKM52-2-RSM52
Napájecí kabel, zásuvka 7/8″ přímá 4pinová + PE - zástrčka 7/8″ přímá 4pinová + PE, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
6914150 |
|
WKM52-2-WSM52
Napájecí kabel, zásuvka 7/8″ úhlová 4pinová + PE - zástrčka 7/8″ úhlová 4pinová + PE, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
6604801 |
Připojovací příslušenství — I/O
|

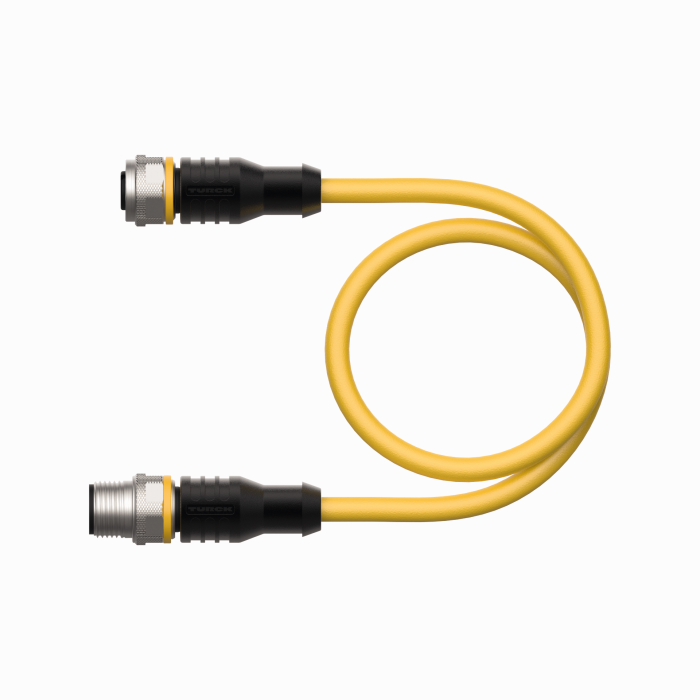

RKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Propojovací kabel, zásuvka M12 úhlová 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Propojovací kabel, zásuvka M12 přímá 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Propojovací kabel, zásuvka M12 úhlová 3pinová - zástrčka M12 přímá 3pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Propojovací kabel, zásuvka M12 přímá 3pinová - zástrčka M12 přímá 3pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
Y kus s kabelem, zástrčka M12 přímá 4pinová - 2 × zásuvka M12 přímá 3pinová, délka kabelu: 1 m, materiál kabelu: plast PUR |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
Y kus s kabelem, zástrčka M12 přímá 4pinová - 2 × zásuvka M12 přímá 3pinová, délka kabelu: 0,3 m, materiál kabelu: plast PVC |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
Y kus s kabelem, zástrčka M12 přímá 4pinová - 2 × zásuvka M12 přímá 3pinová, délka kabelu: 1 m, materiál kabelu: plast PVC |
6628199 |
Připojovací příslušenství — sběrnice
|
RSSD-RJ45S-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635170 |
|
RSSD-RSSD-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka M12, kódování D, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635150 |
