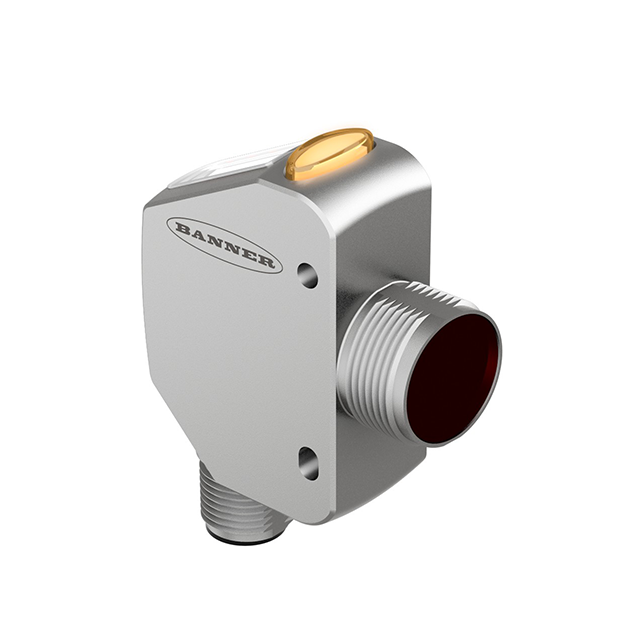

Produkt Q4XTKLAF600-Q8
Optický senzor
Laserový senzor (triangulační)
se spínacím výstupem a IO-Link
Ident.číslo: 3801918Altern. Obj.číslo : 801918
- 4místný 7segmentový LED displej
- 3 tlačítka
- signalizace výstupu žlutá
- IP67/69K
- Certifikát ECOLAB
- rozsah: 25 … 600 mm
- laser třídy 1, červený, 655 nm, dle IEC 60825- 1:2014
- napájecí napětí: 10…30 VDC
- výstup 1: spínací výstup push/pull s IO-Link komunikací
- výstup 2: spínací PNP výstup, vstup teach-in, řízení laseru nebo pulzně šířková modulace (PFM)
- Kvádrový typ s odsazeným závitem M18
- Pouzdro z nerez oceli V4A (1.4404)
- přenos procesní hodnoty a nastavení pomocí IO-Link
Všeobecné údaje
| EAN | 662488013080 |
| eCl@ss-Code (V5.1.4): | 27270801 -/- optické měření vzdálenosti |
| Tarifní číslo zboží | 85365019000 |
| Země původu | US |
| Hmotnost | 158.76 g |
Technické údaje
| Funkce | senzor přiblížení |
| Druh provozu | potlačení popředí / pozadí |
| Pouzdro | kvádr se závitem |

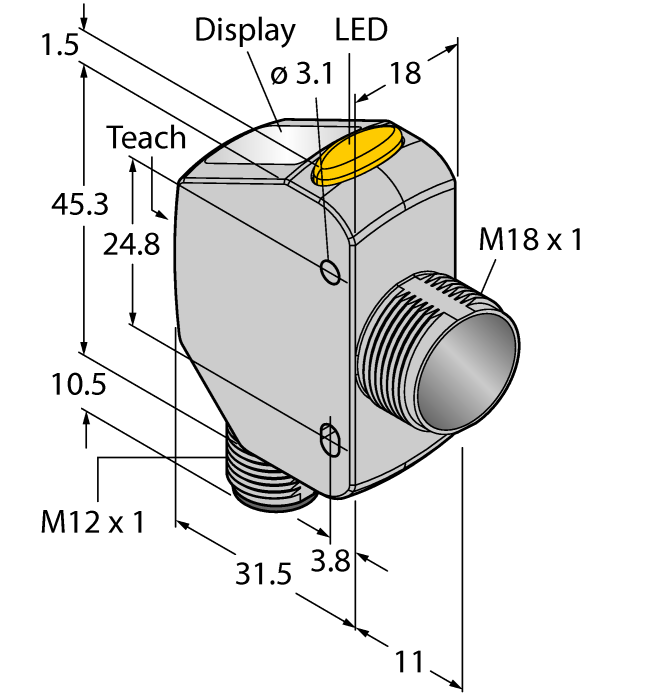

| Velikost | 43.5 x 18 x 57.5 mm, Q4X |
| Rozsah | 25…600 mm |
| Optické rozlišení | 1 mm |
| Barva světla | červená |
| Laserová třída | 1 |
| Napájecí napětí | 10…30 VDC |
| Výstupní funkce | spínací/rozpínací, Push-pull, PNP/NPN lze nastavit |
| Komunikační protokol | IO-Link |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | kov, nerez ocel |
| Okolní teplota | -10… +50 °C |
| Stupeň krytí | IP67/IP68/IP69 |
| Speciální vlastnosti | odolnost vůči chemikáliím, detekce průhledných objektů, zastavení/zpomalení, Wash down, odolnost vůči chemikáliím |
Montážní příslušenství
|
SMB18A
Montážní úchytka úhlová, nerez, pro závitová pouzdra M18 |
3033200 |
Připojovací příslušenství
|
RKC4.5T-2/TEL
Připojovací kabel, zásuvka M12 přímá 5pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625016 |
|
RKH4.5-2/TFG
Připojovací kabel, zásuvka M12 přímá 5pinová, nerezová převlečná matice, délka: 2 m, materiál kabelu: šedé TPE; teplotní rozsah: -40…+105 °C |
6933455 |
|
RKS4.5T-2/TEL
Připojovací kabel, zásuvka M12 přímá 5pinová, délka: 2 m, materiál kabelu: černé PVC, stíněný, schválení cULus |
6626361 |
|
WKS4.5T-2/TEL
Připojovací kabel, zásuvka M12 úhlová 5pinová, délka: 2 m, materiál kabelu: černé PVC, stíněný, schválení cULus |
6626364 |
|
RKC4.4T-2/TEL
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625013 |
|
WKC4.4T-2/TEL
Připojovací kabel, zásuvka M12 úhlová 4pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625025 |
Funkční příslušenství
|
TBEN-S2-4IOL
Kompaktní multiprotokolový I/O modul, 4x IO-Link master 1.1 Class A, 4x univerzální digitální PNP kanál 0,5 A. |
6814024 |
|
TBEN-L4-8IOL
Kompaktní multiprotokolový I/O modul, 4x IO-Link master 1.1 Class A, 4x univerzální digitální PNP kanál 0,5 A. |
6814082 |
|
TBIL-M1-16DXP
16kanálový I/O hub pro připojení 16 digitálních PNP signálů (každý kanál lze samostatně nastavit jako vstup nebo výstup) na IO-Link master |
6814102 |
|
BL67-4IOL
4kanálový IO-Link master pro modulární I/O systém BL67 |
6827386 |
|
BL20-E-4IOL
4kanálový IO-Link master pro modulární I/O systém BL20 |
6827385 |
|
USB-2-IOL-0002
IO-Link master s integrovaným USB rozhraním |
6825482 |
