Produkt NI4-DSU35TC-2Y1X2
Indukční senzor
dvojitý senzor pro rotační pohony
Ident.číslo: 1051004- kvádrové pouzdro DSU35
- plast PP‐GF30‐VO
- dva výstupy pro kontrolu polohy rotačního pohonu
- montáž na všechny standardní aktuátory
- DC 2drát, 8,2 VDC
- 2 × výstup dle EN 60947-5-6 (NAMUR)
- svorkovnice
- ATEX kategorie II 2 G, Ex zóna 1
- ATEX kategorie II 1 D, Ex zóna 20
- SIL 2 (Low Demand Mode) dle IEC 61508, PL c dle ISO 13849-1 s HFT0
- SIL 3 (All Demand Mode) dle IEC 61508, PL e dle ISO 13849-1 s redundantní konfigurací HFT1
Všeobecné údaje
| EAN | 4047101063912 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- induktivní senzor |
| Tarifní číslo zboží | 85365019000 |
| Země původu | DE |
| Hmotnost | 148 g |
Technické údaje
| Pouzdro | dvojitý senzor pro rotační pohony |

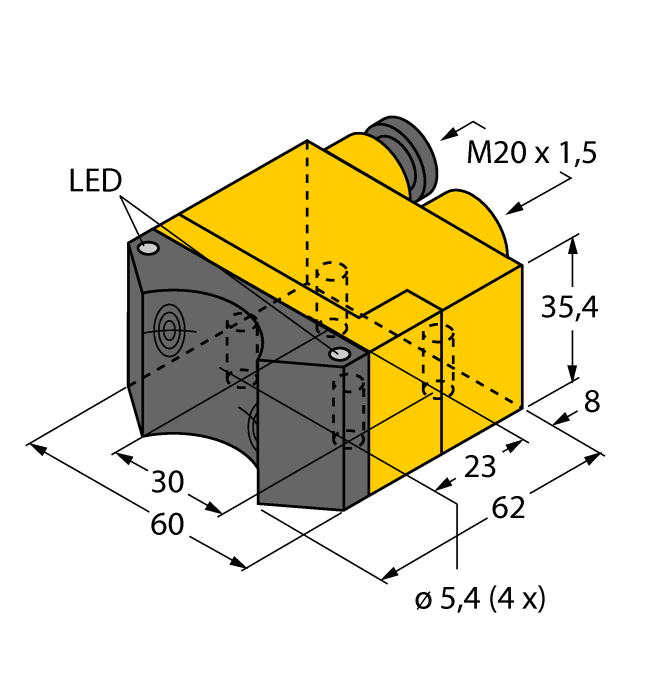

| Velikost | 62 x 60 x 35.4 mm, DSU35 |
| Jmenovitá spínací vzdálenost | 4 mm |
| Provedení | nevestavné |
| Napájecí napětí | nom. 8.2 VDC |
| Výstupní funkce | NAMUR |
| Frekvence spínání | 0.050 kHz |
| Elektrické připojení | svorkovnice |
| Materiál pouzdra | plast, PP-GF30, žlutá |
| Okolní teplota | -25… +70 °C |
| Stupeň krytí | IP67 |
| Certifikáty | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Montážní příslušenství
|
BTS-DSU35-EB1
Ovládací sada (puk) pro dvojité senzory, sepnuto v koncové poloze, rozteč děr na pohonu: 80 x 30 mm a 130 x 30 mm; připojovací hřídel (čep hřídele) výška: 20 mm (30 mm) / Ø max.30 mm |
6900225 |
|
BTS-DSU35-Z01
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 65 mm; rozteč děr na pohonu: 30 x 80 mm (30 x 130 mm); připojovací hřídel (čep hřídele) výška: 20 mm / Ø max.30 mm |
6900229 |
|
BTS-DSU35-Z02
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 65 mm; rozteč děr na pohonu: 30 x 80 mm (30 x 130 mm); připojovací hřídel (čep hřídele) výška: 20 mm (30 mm) / Ø max.40 mm |
6900230 |
|
BTS-DSU35-Z03
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 110 mm; rozteč děr na pohonu: 30 x 130 mm; připojovací hřídel (čep hřídele) výška: 30 mm / Ø max.70 mm |
6900231 |
|
BTS-DSU35-Z07
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 110 mm; rozteč děr na pohonu: 30 x 130 mm; připojovací hřídel (čep hřídele) výška: 50 mm / Ø max.75 mm |
6900403 |
|
BTS-DSU35-EBE3
Ovládací sada (puk) pro dvojité senzory, sepnuto v koncové poloze, nastavení bodu sepnutí a rozepnutí, rozteč děr na pohonu: 80 x 30 mm a 130 x 30 mm; připojovací hřídel (čep hřídele) výška: 20 mm / Ø max.30 mm |
6901070 |
|
BTS-DSU35-EU2
Montážní sada pro dvojité senzory (puk); zatlumení v koncové poloze; rozteč otvorů na přírubě 80 x 30 mm a 130 x 30 mm; připojovací hřídel (čep hřídele) výška 20 (30) / Ø max. 30 mm |
6900455 |
|
BTS-DSU35-Z06
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 65 mm; rozteč děr na pohonu: 30 x 80 mm (30 x 130 mm); připojovací hřídel (čep hřídele) výška: 30 mm / Ø max.40 mm |
6900402 |
|
BTS-DSU35-Z04
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 65 mm; rozteč děr na pohonu: 30 x 80 mm (30 x 130 mm); připojovací hřídel (čep hřídele) výška: 30 mm / Ø max.30 mm |
6900286 |
|
BTS-DSU35-Z05
Montážní sada pro dvojité senzory pro velké rotační pohony; Ø distanční desky a kroužku: max. 65 mm; rozteč děr na pohonu: 30 x 80 mm (30 x 130 mm); připojovací hřídel (čep hřídele) výška: 30 mm / Ø max.30 mm |
6900287 |
Funkční příslušenství
|
IMX12-DI01-2S-2T-0/24VDC
Oddělovací spínací zesilovač; dvoukanálový; SIL2 dle IEC 61508; Ex provedení; 2 tranzistorové výstupy; vstupní signál Namur; odpojitelná kontrola na přerušení vodiče a zkrat; přepínatelný mezi pracovním a klidovým proudem; zdvojení signálu; odnímatelné šroubovací svorky; šířka 12,5 mm; napájení 24 VDC |
7580020 |
