Produkt REI-E-111T6C-4A500-C
Inkrementální rotační snímač
Efficiency Line
Ident.číslo: 100011976- synchro příruba, Ø 40 mm
- hřídel, Ø 6 x 12,5 mm
- optický měřicí princip
- materiál hřídele: nerez ocel
- stupeň krytí IP64 ze strany pouzdra a hřídele
- 20…+70 °C
- max. 4500 ot./min
- 5 VDC
- RS422/TTL s inverzními signály
- frekvence max. 300 kHz
- připojení kabelem
- 500 impulzů na otáčku
Všeobecné údaje
| EAN | 4047101674262 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- rotační snímače inkrementální |
| Tarifní číslo zboží | 90314990000 |
| Země původu | IN |
| Hmotnost | 244 g |
Technické údaje
| Řada rotačních snímačů | Efficiency-Line |
| technologické moduly | fotoelektrický |
| Typ výstupu | inkrementální |
| Typ hřídele | hřídel |
| Průměr hřídele D (mm) | 6 |
| Průměr příruby | Ø 40 mm |
| Typ příruby | Synchronizační / upínací příruba |
| Rozlišení inkrementální | 500 ppr |
| Výstupní funkce | RS422/TTL, s inverzními signály |
| Elektrické připojení | kabel |
| Materiál pouzdra | hliník |
| Okolní teplota | -20… +70 °C |
| Protection class shaft | IP64 |
| Stupeň krytí | IP64 |
Montážní příslušenství
|

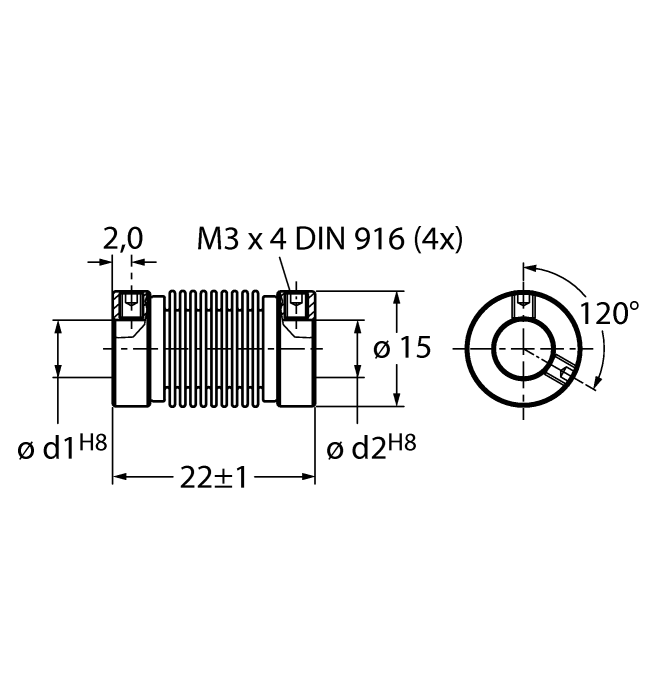

RCS-15-08-06
Zásuvka, vnější průměr: 15 mm, rozteč děr: 8 mm / 6 mm |
1545361 |
|
|
RCS-15-06-06
Zásuvka, vnější průměr: 15 mm, rozteč děr: 6 mm / 6 mm |
1545362 |
|
|
RCS-15-06-04
Zásuvka, vnější průměr: 15 mm, rozteč děr: 6 mm / 4 mm |
1545363 |
Funkční příslušenství
|
RA-SAB-5-20

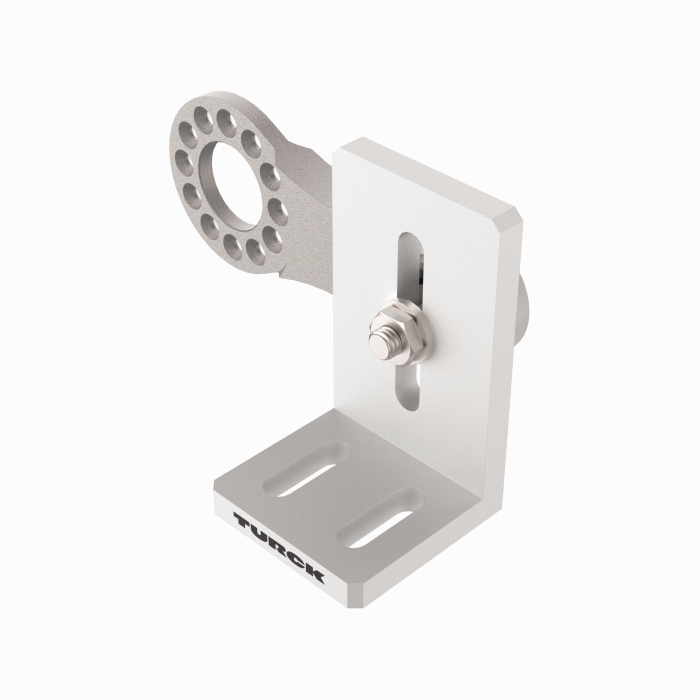

Pružinové rameno pro enkodéry s přírubou 36,5 a 40 mm; doporučený přítlak 5 N; maximální přítlak 20 N |
100038292 |
|
RA-MW-200-5.5-DK1-6

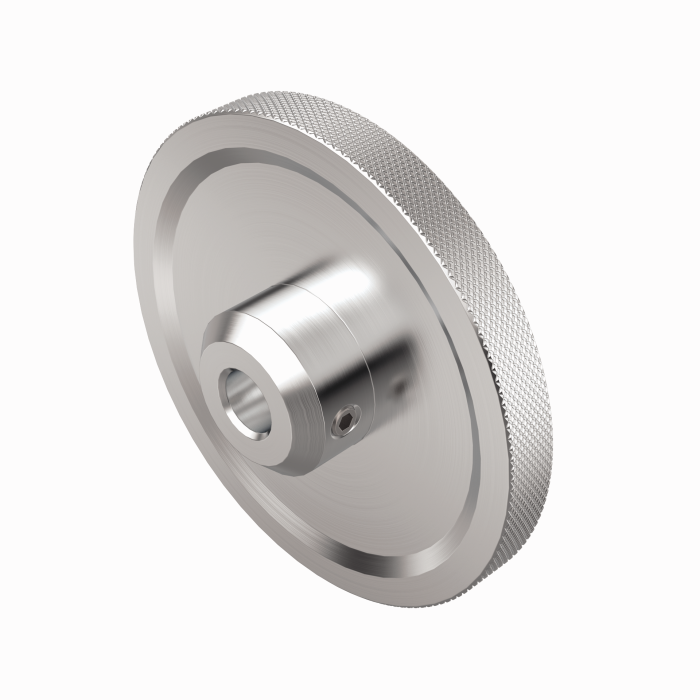

Měřicí kolo z hliníku (pravoúhlé vroubkování); obvod 0,2m, šířka 5,5 mm, D = 6 mm |
100038295 |
|
RA-MW-200-6.5-PS1-6

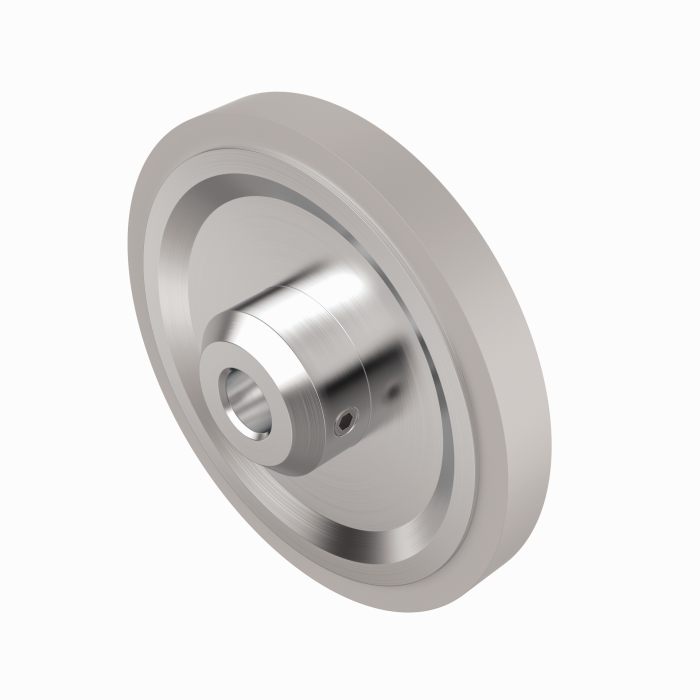

Měřicí kolo z hliníku (hladké); obvod 0,2m, šířka 6,5 mm, D = 6 mm |
100038296 |
|
RA-MW-200-5.5-OR1-6

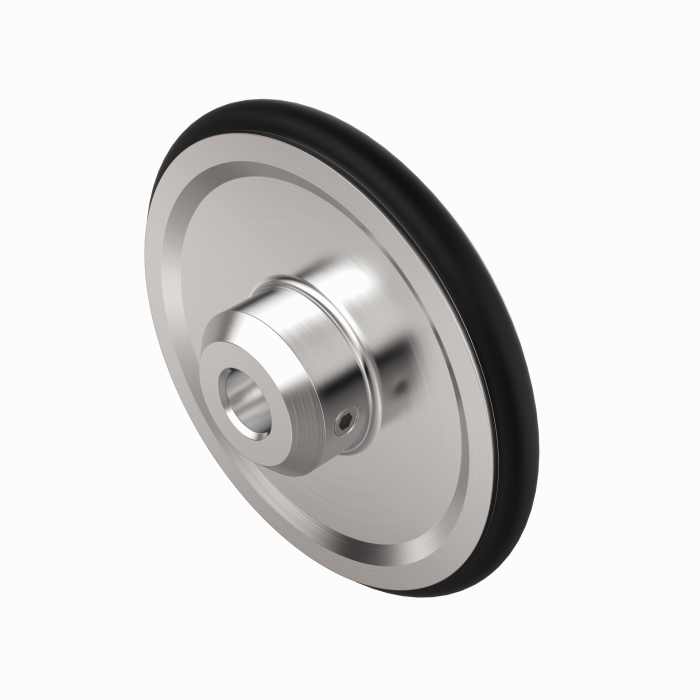

Měřicí kolo z hliníku (O kroužek); obvod 0,2 m, šířka 5,5 mm, D = 6 mm |
100038298 |
|
RA-MW-B0-5.5-DK1-6

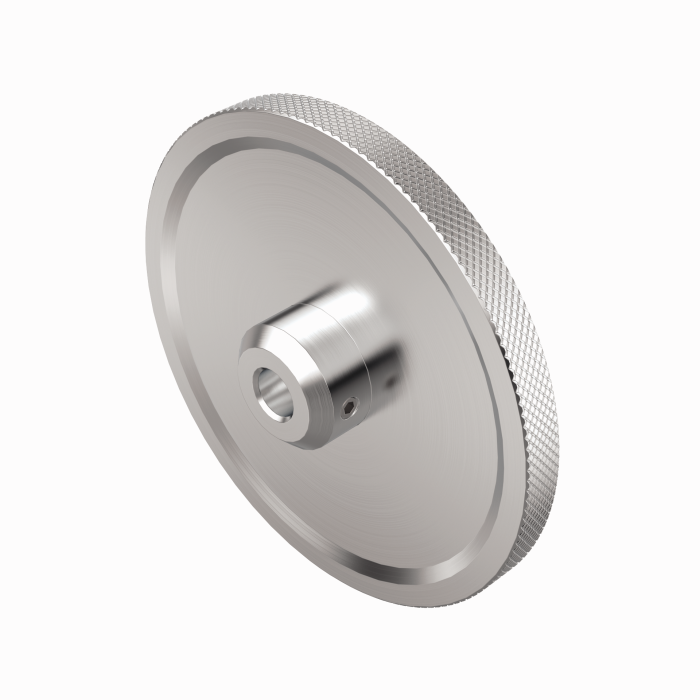

Měřicí kolo z hliníku (pravoúhlé vroubkování); obvod 6″, šířka 5,5 mm, D = 6 mm |
100038299 |
|
RA-MW-B0-6.5-PS1-6

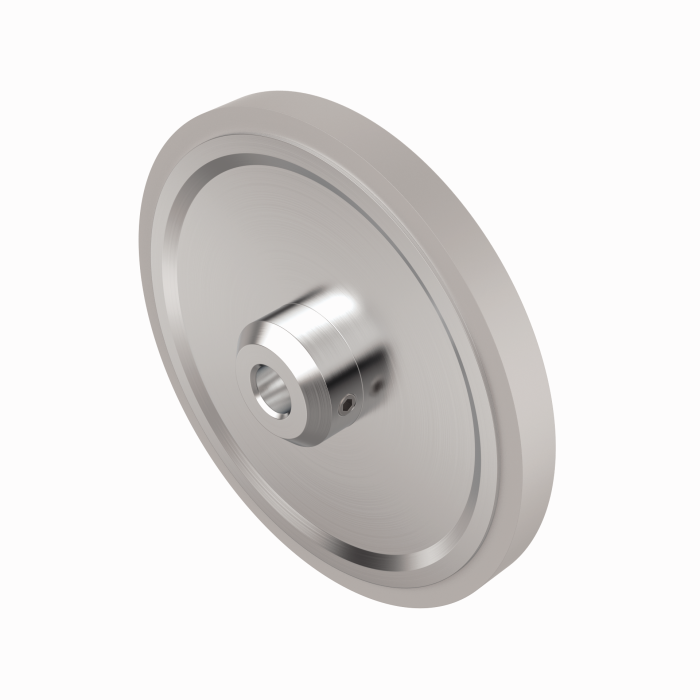

Měřicí kolo z hliníku (hladké); obvod 6″, šířka 6,5 mm, D = 6 mm |
100038300 |
|
RA-MW-B0-5.5-OR1-6

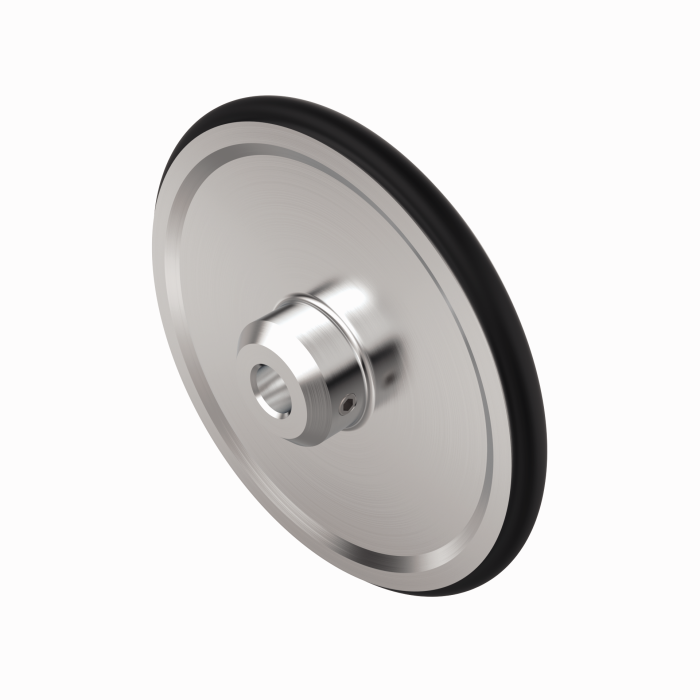

Měřicí kolo z hliníku (O kroužek); obvod 6″, šířka 5,5 mm, D = 6 mm |
100038301 |
