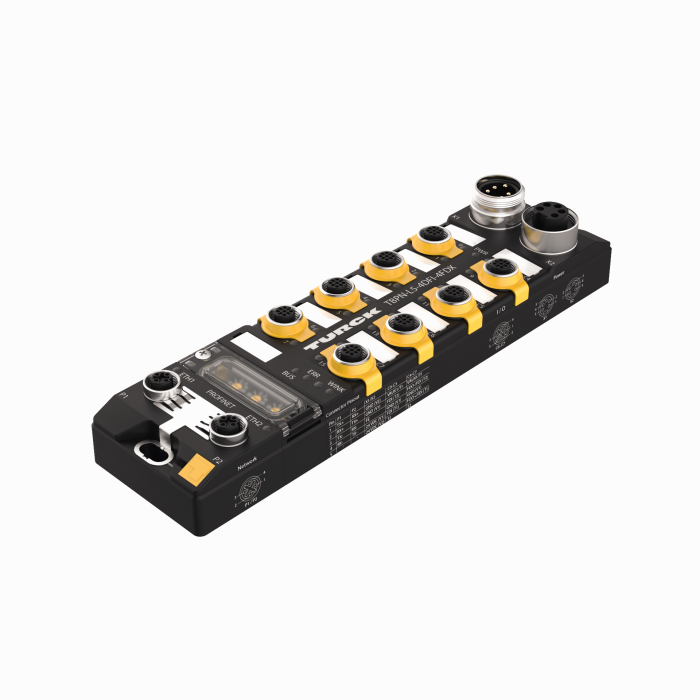

Produkt TBPN-L5-4FDI-4FDX
Kompaktní PROFINET PROFIsafe I/O modul
bezpečné digitální vstupy a výstupy
Ident.číslo: 100001826- PROFINET zařízení
- integrovaný ethernet přepínač
- podporováno 100 Mbps
- 2 × 4pinový konektor M12, kódování D, Ethernet
- pouzdro vyztužené skleněnými vlákny
- testováno na vibrace a chvění
- elektronika modulu zcela zalita
- stupeň krytí IP65/IP67/IP69K
- 5pinová zástrčka 7/8″ pro napájení
- ATEX zóna 2/22
- CCC-Ex
- čtyři bezpečné digitální vstupy SIL3
- čtyři konfigurovatelné bezpečné digitální vstupy nebo výstupy SIL3

Všeobecné údaje
EAN | 4047101453621 |
eCl@ss-Code (V5.1.4): | 27250302 -/- digitální I/O modul (decentralizované periférie) |
Tarifní číslo zboží | 85176200000 |
Země původu | DE |
Hmotnost | 654 g |
Technické údaje
Síťový protokol | PROFIsafe via PROFINET |
Typ signálu | Bezpečné vstupy, Bezpečné vstupy a výstupy |
Způsob připojení signálu | M12 |
Typ přístroje | I/O modul, kompaktní stanice |
Přenosová rychlost sběrnice | 100 MBit/s |
Připojení sběrnice | 2× M12, 4pinový, kódování D |
Okolní teplota | -40… +70 °C |
Stupeň krytí | IP65/IP67/IP69K |
Certifikáty | ATEX zóna 2/22, cULus, IECEx, CCC |
Data Sheets
German | 505 KB |
English | 503 KB |
French | 504 KB |
Spanish | 491 KB |
Czech | 505 KB |
Dutch | 503 KB |
Romanian | 504 KB |
Russian | 365 KB |
Polish | 506 KB |
Chinese | 589 KB |
Turkish | 504 KB |
Certifikát
EPLAN Electric P8
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
Uživatelská příručka TBPN-L5-4FDI-4FDX | 7018 KB |
Instalace a licence | 914 KB |
TBPN bezpečnostní příručka | 2479 KB |
Produktový leták
Prohlášení výrobce
Všeobecný katalog
Montážní příslušenství
![]() |
TB-SG-L
Ochranné pouzdro pro moduly TBEN-L a TBIL-M při použití v ATEX zóně 2/22 |
100014865 |
Připojovací příslušenství - napájení
![]() |
RKM52-2-RSM52
Napájecí kabel, zásuvka 7/8″ přímá 4pinová + PE - zástrčka 7/8″ přímá 4pinová + PE, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
6914150 |
![]() |
WKM52-2-WSM52
Napájecí kabel, zásuvka 7/8″ úhlová 4pinová + PE - zástrčka 7/8″ úhlová 4pinová + PE, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
6604801 |
Připojovací příslušenství — I/O
![]() |

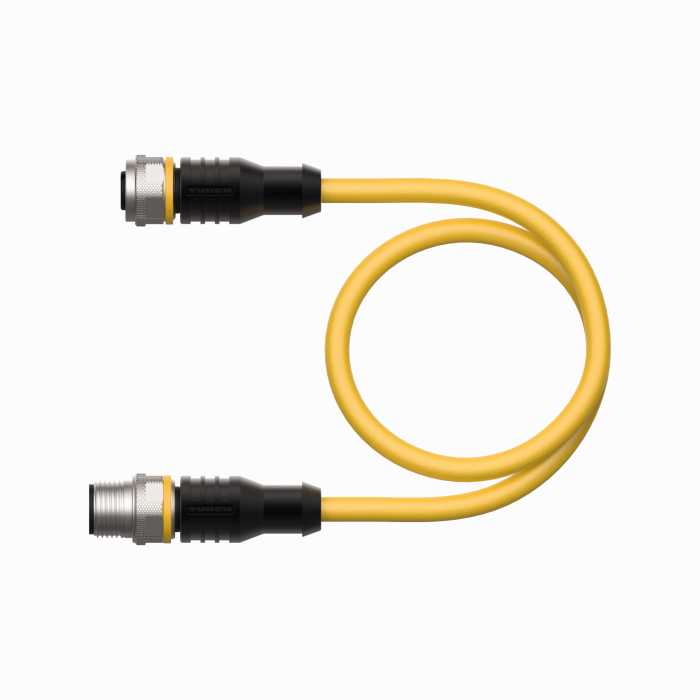

RKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629805 |
![]() |
WKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629810 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625612 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625644 |
Připojovací příslušenství — sběrnice
![]() |
RSSD-RJ45S-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635170 |
![]() |
RSSD-RJ45S-4422-7M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635579 |
![]() |
RSSD-RJ45S-4422-8M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635538 |
![]() |
RSSD-RSSD-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka M12, kódování D, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635150 |
![]() |
RSSD RSSD 441-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka M12, kódování D, délka kabelu: 2 m, materiál kabelu: TPE, tyrkysová |
U-02482 |
![]() |
RSSD RJ45 441-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: TPE, tyrkysová |
U-08880 |
