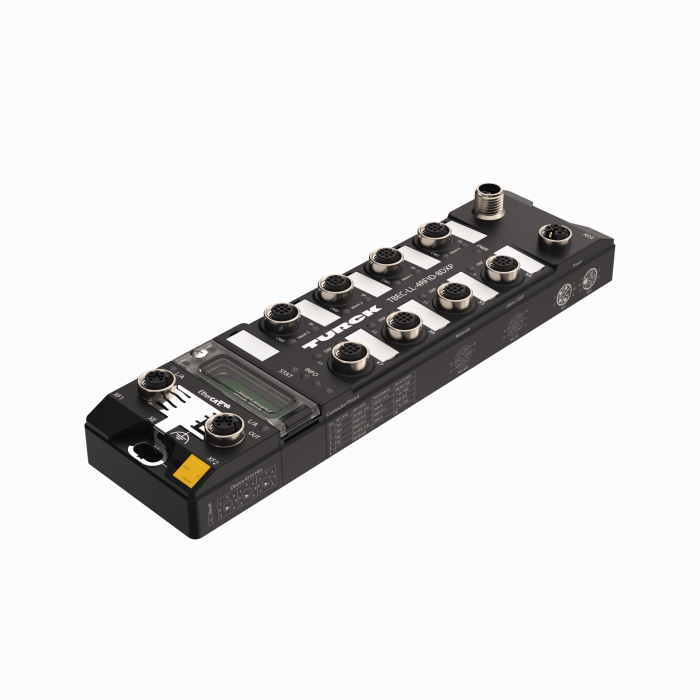

Produkt TBEC-LL-4RFID-8DXP
Kompaktní RFID modul pro EtherCAT
4x RFID kanál (HF/UHF), 8x konfigurovatelný digitální kanál: PNP vstupy a/nebo výstupy 2 A
Ident.číslo: 100002925- EtherCAT device dle Modular Device Profile
- pouzdro vyztužené skleněnými vlákny
- testováno na vibrace a chvění
- elektronika modulu zcela zalita
- stupeň krytí IP65/IP67/IP69K
- konektor M12 pro připojení napájení, kódování L
- ATEX zóna 2/22
- CCC-Ex
- až 128 bytů uživatelských dat pro čtení / zápis na kanál nebo použití fragmentů, každý 16 kB FIFO paměti
- datové rozhraní pro komfortní používání RFID funkcí
- trvalý režim HF sběrnice s až 32 HF čtecími / zapisovacími hlavami na kanál
- 4 kanály s konektory M12 pro RFID
- 8x univerzální digitální kanál pro PNP vstupy nebo 2A výstupy
Všeobecné údaje
| EAN | 4047101471250 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitální I/O modul (decentralizované periférie) |
| Tarifní číslo zboží | 85176200000 |
| Země původu | DE |
| Hmotnost | 572 g |
Technické údaje
| Síťový protokol | EtherCAT |
| Typ signálu | RFID, digitální vstup, digitální vstup/výstup, digitální výstup |
| Způsob připojení signálu | M12 |
| Typ přístroje | I/O modul, kompaktní stanice |
| Připojení sběrnice | 2× M12, 4pinový, kódování D |
| Okolní teplota | -40… +70 °C |
| Stupeň krytí | IP65/IP67/IP69K |
| Certifikáty | ATEX zóna 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 495 KB |
| English | 494 KB |
| French | 497 KB |
| Spanish | 496 KB |
| Czech | 496 KB |
| Dutch | 496 KB |
| Romanian | 496 KB |
| Russian | 374 KB |
| Polish | 496 KB |
| Chinese | 571 KB |
| Turkish | 495 KB |
Certifikát
Dokument pro prodejce
Firmware
Funkční blok/knihovna
| RFID funkční blok, univerzální datové rozhraní pro CODESYS V3 | 1145 KB |
| RFID funkční blok, univerzální datové rozhraní pro TwinCAT V3 | 101 KB |
Konfigurační návod
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
| Návod TBEC-LL-4RFID-8DXP | 8490 KB |
| Popis sběrnicového režimu | 741 KB |
| Pomůcka pro výpočty v módu HF Bus | 100 KB |
Produktový leták
Prohlášení výrobce
Připojovací příslušenství - napájení
|
RKP56PLB-2/TXG
Připojovací kabel, zásuvka M12 přímá 5pinová, délka: 2 m, materiál kabelu: PVC, šedy |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|
RKP56PLB-2-RSP56PLB/TXG
Propojovací kabel, zásuvka M12 přímá 4pinová + FE, kódování L - zástrčka M12 přímá 4pinová + FE, kódování L, délka kabelu: 2 m, materiál kabelu: PVC, šedy |
100003327 |
|
RKP56PLA-2-RSP56PLA/TXG
Propojovací kabel, zásuvka M12 přímá 4pinová + FE, kódování L - zástrčka M12 přímá 4pinová + FE, kódování L, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
100038722 |
Připojovací příslušenství — I/O
|
RKC4.4T-2-RSC4.4T/TXL
Propojovací kabel, zásuvka M12 přímá 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625608 |
|
VBRS4.4-2RKC4T-1/1/TXL
Y kus s kabelem, zástrčka M12 přímá 4pinová - 2 × zásuvka M12 přímá 3pinová, délka kabelu: 1 m, materiál kabelu: plast PUR |
6628112 |
|
WKC4.4T-2-RSC4.4T/TXL
Propojovací kabel, zásuvka M12 úhlová 4pinová - zástrčka M12 přímá 4pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625640 |
Připojovací příslušenství — sběrnice
|
RSSD-RJ45S-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635170 |
|
|
RSSD-RJ45S-4422-7M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635579 |
|
|
RSSD-RJ45S-4422-8M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635538 |
Připojovací příslušenství — Technologie
|
RK4.5T-2-RS4.5T/S2500
BL ident, zásuvka M12 přímá - zástrčka M12 přímá, délka kabelu: 2 m, materiál kabelu: PUR žlutá |
6699200 |
|
RK4.5T-2-RS4.5T/S2503
BL ident, zásuvka M12 přímá - zástrčka M12 přímá, délka kabelu: 2 m, materiál kabelu: plast PUR |
7030331 |
|
RSCV-RKCV5500-2M/S2500
Kabel pro RFID aplikace v potravinářském průmyslu, zástrčka M12 přímá - zásuvka M12 přímá, délka: 2 m, materiál kabelu: PPEDEM, bílá, spojovací matice z nerezové oceli |
6633193 |
