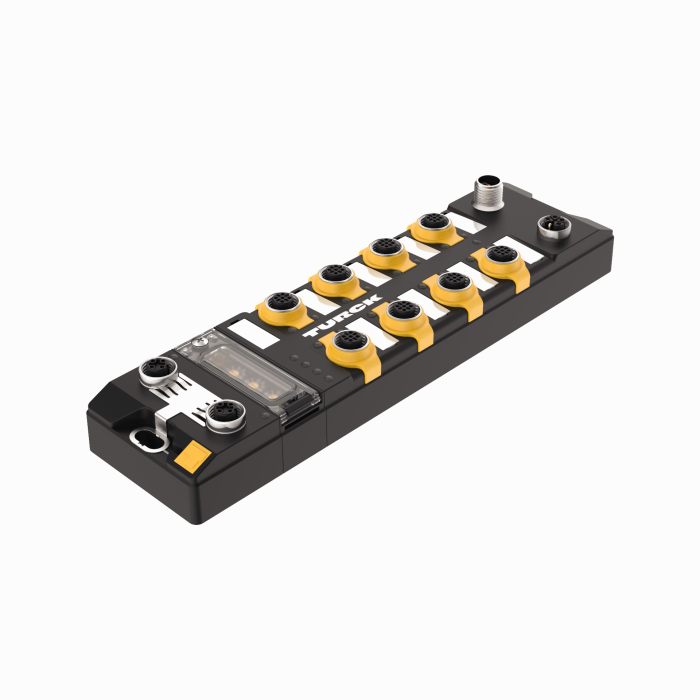

Produkt TBPN-LL-4FDI-4FDX
Kompaktní bezpečný ethernet I/O modul
bezpečné digitální vstupy a výstupy
Konektor M12, kódování L
Ident.číslo: 100029878- PROFINET zařízení
- integrovaný ethernet přepínač
- podporováno 100 Mbps
- 2 × 4pinový konektor M12, kódování D, Ethernet
- pouzdro vyztužené skleněnými vlákny
- testováno na vibrace a chvění
- elektronika modulu zcela zalita
- stupeň krytí IP65/IP67/IP69K
- 5pinová zástrčka M12 pro připojení napájení, kódování L
- ATEX zóna 2/22
- CCC-Ex
- čtyři bezpečné digitální vstupy SIL3
- čtyři konfigurovatelné bezpečné digitální vstupy nebo výstupy SIL3
Všeobecné údaje
| EAN | 4047101556537 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- digitální I/O modul (decentralizované periférie) |
| Tarifní číslo zboží | 85176200000 |
| Země původu | DE |
| Hmotnost | 640 g |
Technické údaje
| Síťový protokol | PROFIsafe via PROFINET |
| Typ signálu | Bezpečné vstupy, Bezpečné vstupy a výstupy |
| Způsob připojení signálu | M12 |
| Typ přístroje | I/O modul, kompaktní stanice |
| Přenosová rychlost sběrnice | 100 MBit/s |
| Připojení sběrnice | 2× M12, 4pinový, kódování D |
| Okolní teplota | -40… +70 °C |
| Stupeň krytí | IP65/IP67/IP69K |
| Certifikáty | ATEX zóna 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 439 KB |
| English | 438 KB |
| French | 439 KB |
| Spanish | 426 KB |
| Czech | 440 KB |
| Dutch | 438 KB |
| Romanian | 439 KB |
| Russian | 317 KB |
| Polish | 441 KB |
| Chinese | 523 KB |
| Turkish | 439 KB |
Bezpečnostní návod
Certifikát
EPLAN Electric P8
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
Produktový leták
Prohlášení výrobce
Všeobecný katalog
Montážní příslušenství
|
TB-SG-L
Ochranné pouzdro pro moduly TBEN-L a TBIL-M při použití v ATEX zóně 2/22 |
100014865 |
Připojovací příslušenství - napájení
|
RKP56PLB-2-RSP56PLB/TXG
Propojovací kabel, zásuvka M12 přímá 4pinová + FE, kódování L - zástrčka M12 přímá 4pinová + FE, kódování L, délka kabelu: 2 m, materiál kabelu: PVC, šedy |
100003327 |
|
RKP56PLA-2-RSP56PLA/TXG
Propojovací kabel, zásuvka M12 přímá 4pinová + FE, kódování L - zástrčka M12 přímá 4pinová + FE, kódování L, délka kabelu: 2 m, materiál kabelu: PUR, šedy |
100038722 |
|
RKP56PLB-2/TXG
Připojovací kabel, zásuvka M12 přímá 5pinová, délka: 2 m, materiál kabelu: PVC, šedy |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|
RSP56PLB-2/TXG
Připojovací kabel, zástrčka M12 přímá 5pinová, délka: 2 m, materiál kabelu: PVC, šedy |
100018910 |
|
RSP56PLA-2/TXG | 100038699 |
Připojovací příslušenství — I/O
|
RKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, žlutá, cULus certifikát |
6629810 |
|
RKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 přímá 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625612 |
|
WKC4.5T-2-RSC4.5T/TXL
Propojovací kabel, zásuvka M12 úhlová 5pinová - zástrčka M12 přímá 5pinová, délka kabelu: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6625644 |
Připojovací příslušenství — sběrnice
|
RSSD-RJ45S-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635170 |
|
|
RSSD-RJ45S-4422-7M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635579 |
|
|
RSSD-RJ45S-4422-8M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635538 |
|
RSSD-RSSD-4422-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka M12, kódování D, délka kabelu: 2 m, materiál kabelu: PUR zelená |
6635150 |
|
RSSD RSSD 441-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka M12, kódování D, délka kabelu: 2 m, materiál kabelu: TPE, tyrkysová |
U-02482 |
|
RSSD RJ45 441-2M
kabel pro průmyslový ethernet, zástrčka M12 přímá, kódování D - zástrčka RJ45 přímá, délka kabelu: 2 m, materiál kabelu: TPE, tyrkysová |
U-08880 |
