RFID systém zvyšuje efektivitu výroby měděných trubek

Čínský výrobce monitoruje proces výroby měděných trubek pomocí RFID systému Turck s decentralizovaným řízením pomocí bran BL20

Výroba měděných trubek zahrnuje mnoho výrobních kroků na nezávisle pracujících strojích. Společnost Turck vybavila čínského výrobce systémem RFID za účelem kontroly toku materiálu a zabránění nutnosti manuální dokumentace náročné na pracovní síly. Čtecí / zapisovací hlavy Q175 načítají počty kovových rámů z robustních datových nosičů UHF. Modulární I/O systém BL20 přenáší data do systému řízení výroby společnosti a současně řídí decentralizovaný provoz čteček RFID.

Programovatelná brána I/O systému Turck BL20 řídí decentralizovaně RFID čtečky

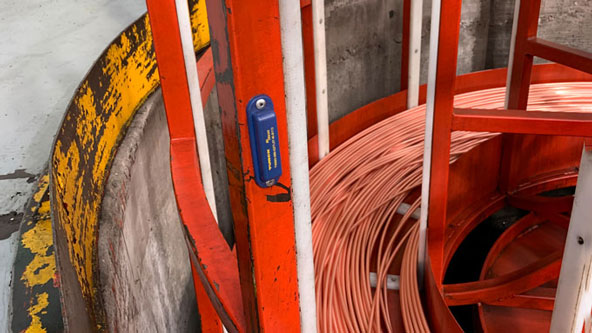

Robustní UHF datový nosič lze montovat přímo na kovový rám

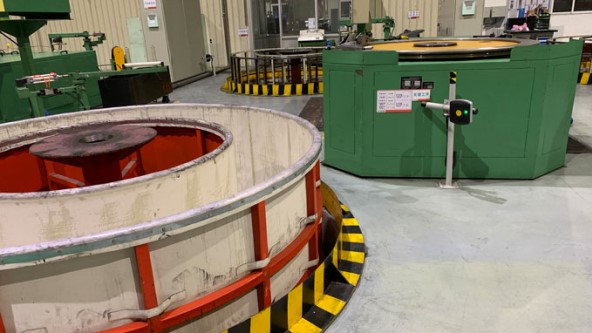

Čtecí / zapisovací hlava Turck Q175 využívá UHF RFID technologii pro detekci datových nosičů na velkou vzdálenost

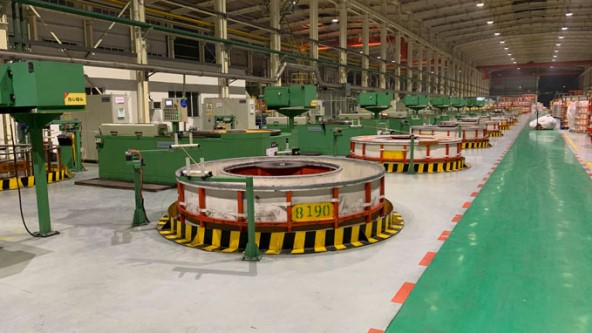

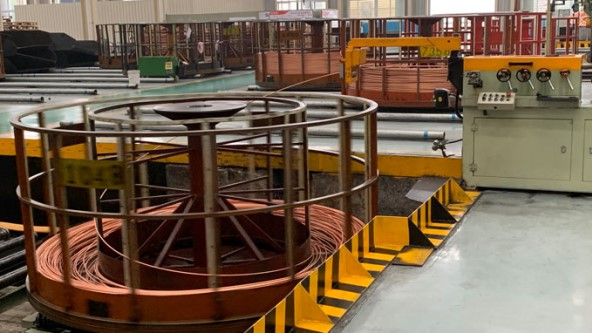

Měděné trubky jsou během mnoha výrobních kroků navinuty na kovových rámech

Systém řízení výroby vyžaduje data v reálném čase
Přechod od běžného způsobu výroby k výrobě na základě požadavků znamená také větší koordinaci mezi člověkem, strojem, výrobkem a poskytování přesnějších informací o aktuálním materiálovém toku. Hlavní čínský výrobce má nyní řešení využívající systém řízení výroby, který vyhodnocuje data z výroby v reálném čase. RFID řešení nedávno dodala společnost Turck (Tianjin) Sensor Technology Co. Systém se skládá z více než 180 čtecích / zapisovacích hlav a asi 1400 robustních datových nosičů s krytím IP69K.

Při tváření měděných trubek za studena zaměstnanci čínské společnosti ručně přenášeli všechna výrobní data, například informace o surovinách nebo parametrech procesu. Za účelem zjednodušení správy materiálu proto systémoví integrátoři společnosti Turck Engineering Control Systems poskytli RFID řešení v přímé blízkosti strojů. Slouží k řízení celého výrobního procesu. Inženýři zde využili skutečnosti, že měděné trubky jsou umístěny, během výrobních kroků ve fázi tváření za studena , na kulatých kovových rámech. Materiálové informace o dávce lze propojit s příslušným rámem, ke kterému lze snadno připojit RFID nosič.

Robustní RFID datové nosiče pro montáž na kov
K tomu Turck používá robustní odolné datové nosiče, které jsou zvláště vhodné pro montáž na kov a zůstávají připevněny k rámu, i když se otáčí vysokou rychlostí. Číslo konkrétního rámu je uloženo na nosiči a poté je v systému řízení výroby přiřazeno konkrétní dávce. Systém řízení výroby zpracovává ukládá data do databáze.

Výměna informací mezi RFID čtečkou, UHF datovým nosičem a MES
V těsné blízkosti každé pracovní stanice je instalována čtecí / zapisovací UHF RFID hlava Q175. Ta čte číslo rámu materiálu. Využívá přitom výhody UHF technologie, protože mezi čtečkou a datovým nosičem je určitá vzdálenost a RFID nosiče nejsou vždy umístěny přímo v detekčním rozsahu čtečky kvůli rotaci rámu. Vazba na systém řízení výroby umožňuje výměnu informací mezi tagem, čtecí / zapisovací hlavou a také nadřazeným MES systémem.

Ethernetová komunikační brána jako nezávislý kontrolér
Komunikaci mezi čtecími / zapisovacími hlavami a systémem řízení výroby zajišťuje I/O systém Turck BL20, který také řídí decentralizovaný provoz RFID čteček. Kromě různých propojovacích modulů, například pro zařízení RFID, se BL20 skládá z programovatelné multiprotokolové ethernetové komunikační BL20-PG-EN-V3. Ta funguje jako nezávislý řadič každého místního RFID systému, protože není k dispozici žádné místní PLC a v reálném čase musí být obslouženo několik zařízení v provozu.

Závěr: Pomocník při integraci pro Průmysl 4.0
RFID systém společnosti Turck podporuje stále více digitalizovanou výrobu čínského výrobce měděných trubek. Nabízí schopnost sledování materiálu v reálném čase, která slouží také ke kontrole kvality, zajišťuje jasné přiřazení materiálů a přenáší včas data do systému řízení výroby. "Tím se výrazně zvýšila účinnost a přesnost výroby," shrnuje projektový manažer Jianqiang.
