Produkt BIM-EG08-AP6X-H1341
Magnetický senzor
magnetoinduktivní senzory

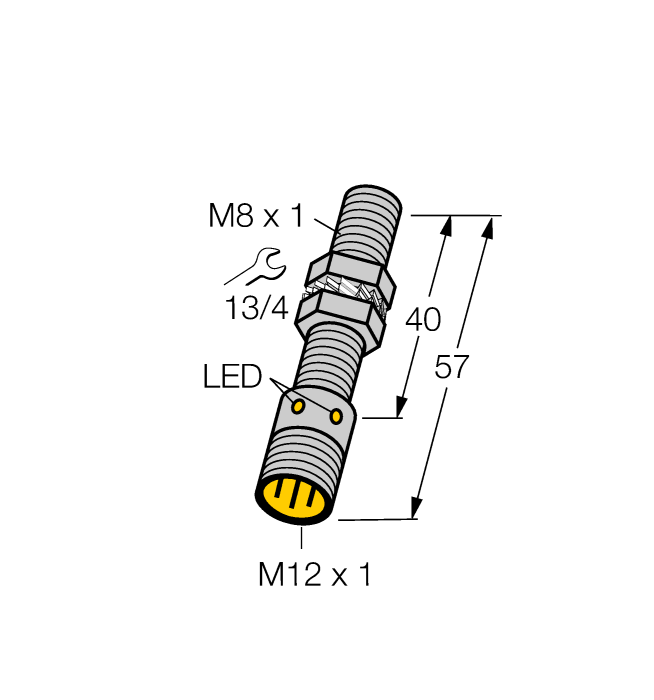

Ident.číslo: 4621311- závitové pouzdro M8x1
- nerez 1.4427 SO
- spínací vzdálenost 78 mm s magnetem DMR31‐15‐5
- DC 3drát, 10…30 VDC
- spínací PNP výstup
- konektor M12x1
Všeobecné údaje
| EAN | 4047101156256 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magnetoinduktivní senzor senzor přiblížení |
| Tarifní číslo zboží | 85365019000 |
| Země původu | PL |
| Hmotnost | 22 g |
Technické údaje
| Pouzdro | závitové pouzdro |
| Velikost | M8 x 1 |
| Jmenovitá spínací vzdálenost | 78 mm |
| Napájecí napětí | 10…30 VDC |
| Výstupní funkce | spínací, PNP |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez ocel, 1.4427 SO |
| Okolní teplota | -25… +70 °C |
| Stupeň krytí | IP67 |
| Speciální vlastnosti | magnetoindukční |
Montážní příslušenství
|
DMR20-10-4
Ovládací magnet, Ø 20 mm (Ø 4 mm), v: 10 mm, spínací vzdálenost až 59 mm se senzorem BIM-(E)M12 resp. 50 mm se senzorem BIM-EG08. Při použití lineárních senzorů Q25L: doporučená vzdálenost mezi senzorem a magnetem: 3 … 4 mm |
6900214 |
|
DMR31-15-5
Ovládací magnet, Ø 31 mm (Ø 5 mm), v: 15 mm, spínací vzdálenost až 90 mm se senzorem BIM-(E)M12 resp. 78 mm se senzorem BIM-EG08. Při použití lineárních senzorů Q25L: doporučená vzdálenost mezi senzorem a magnetem: 3 … 5 mm |
6900215 |
|
DMR15-6-3
Ovládací magnet, Ø 15 mm (Ø 3 mm), v: 6 mm, spínací vzdálenost až 36 mm se senzorem BIM-(E)M12 resp. 32 mm se senzorem BIM-EG08. Při použití lineárních senzorů Q25L: doporučená vzdálenost mezi senzorem a magnetem: 3 … 4 mm |
6900216 |
|
DM-Q12
Ovládací element, kvádrový, spínací vzdálenost až 58 mm se senzorem BIM-(E)M12 resp. 49 mm se senzorem BIM-EG08. Při použití lineárních senzorů Q25L: doporučená vzdálenost mezi senzorem a magnetem: 3 … 5 mm |
6900367 |
|
BSS-08
Montážní úchytka pro válcová a závitová pouzdra; materiál: polypropylén |
6901322 |
|
MW08
Montážní úchytka pro závitová pouzdra; materiál: nerez A2 1.4301 (AISI 304) |
6945008 |
Připojovací příslušenství
|
RKH4-2/TFE
Připojovací kabel, zásuvka M12 přímá 3pinová, nerezová převlečná matice, délka: 2 m, materiál kabelu: šedé PVC, teplotní rozsah: -25…+80 °C |
6935482 |
|
|
RKH4-2/TFG
Připojovací kabel, zásuvka M12 přímá 3pinová, nerezová převlečná matice, délka: 2 m, materiál kabelu: šedé TPE, teplotní rozsah: -40…+105 °C |
6934384 |
