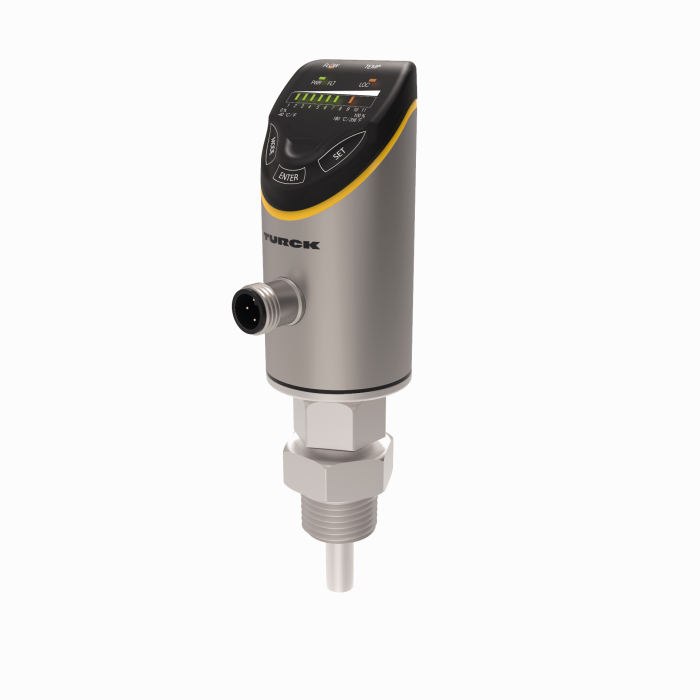

Produkt FS100-300L-30-2UPN8-H1141
Hlídač průtoku
Ident.číslo: 100000970- šroubovací adaptér s vnějším závitem G1/2“ součástí dodávky
- vnitřní závit M18x1.5 - vnější závit G1/2”
- materiál pouzdra elektroniky / části v kontakty 1.4404 (316L) / 1.4571 (316Ti)
- hloubka ponoření 16,9 mm
- signalizace procesní hodnoty pomocí sloupce LED
- hlídání průtoku kapalných médií
- stupeň krytí IP66, IP67 a IP69K
- nastavení rychlosti proudění pomocí funkce Teach
- 10…33 VDC
- spínací / rozpínací, PNP/NPN výstup, IO-Link
- konektor M12 x 1
Všeobecné údaje
| EAN | 4047101446098 |
| eCl@ss-Code (V5.1.4): | 27273190 -/- hlídače průtoku (neklasifikováno) |
| Tarifní číslo zboží | 90261021000 |
| Země původu | DE |
| Hmotnost | 374 g |

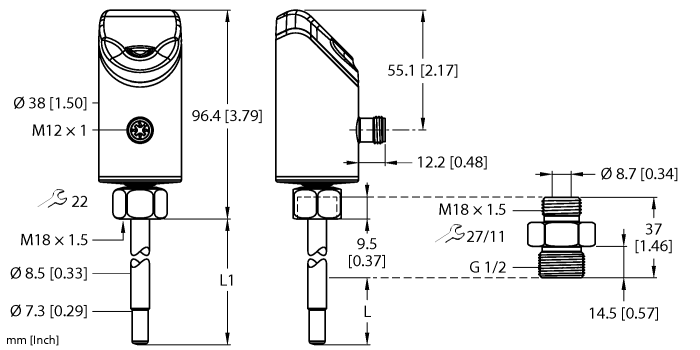

Technické údaje
| Funkce | hlídání průtoku |
| Pouzdro | s displejem (integrované čidlo) |
| Procesní připojení | vnější závit G 1/2″ |
| Délka tyče (L1) | 45 mm |
| Hloubka ponoření (L) | 16.9 mm |
| Médium | kapaliny |
| Napájecí napětí | 10…33 VDC |
| Výstupní funkce | lze nastavit spínací/rozpínací, PNP/NPN |
| Komunikační protokol | IO-Link |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez/plast, 1.4404 (AISI 316L)/Grilamid TR90 UV |
| Teplota média | -25… +85 °C |
| Okolní teplota | -40… +80 °C |
| Stupeň krytí | IP66/IP67/IP69K |
| Certifikáty | CE, cULus |
Data Sheets
| German | 1184 KB |
| English | 1180 KB |
| French | 1185 KB |
| Spanish | 1197 KB |
| Czech | 1183 KB |
| Dutch | 1183 KB |
| Romanian | 1182 KB |
| Russian | 1243 KB |
| Polish | 1186 KB |
| Chinese | 1409 KB |
| Turkish | 1183 KB |
Certifikát
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
| FS100 — Návod k obsluze | 1304 KB |
| Parametr IO-Link | 319 KB |
| IO-Link - jednoduchý, konzistentní, efektivní | 1266 KB |
Přehled produktu
Produktový leták
Montážní příslušenství
|

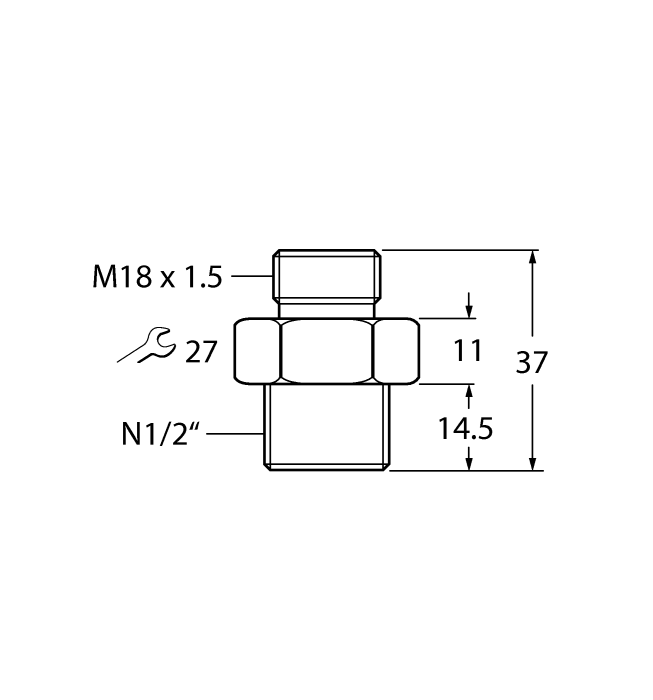

FAA-A1-1.4571
šroubovací adaptér pro ponorné senzory řady FS… , FP..; materiál: nerez 1.4571 (316Ti); procesní připojení: N1/2“ |
100001987 |
|

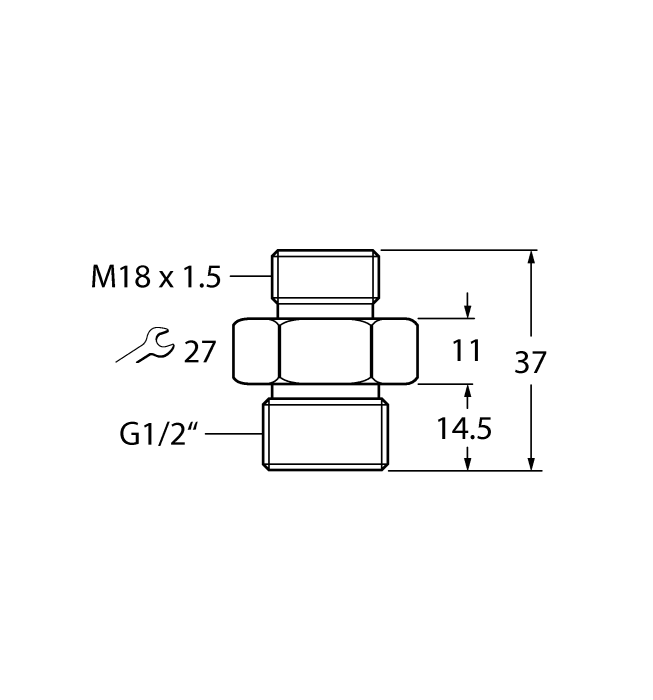

FAA-80-1.4571
šroubovací adaptér pro ponorné senzory řady FS… , FP..; materiál: nerez 1.4571 (316Ti); procesní připojení: G1/2“ |
100001988 |
|

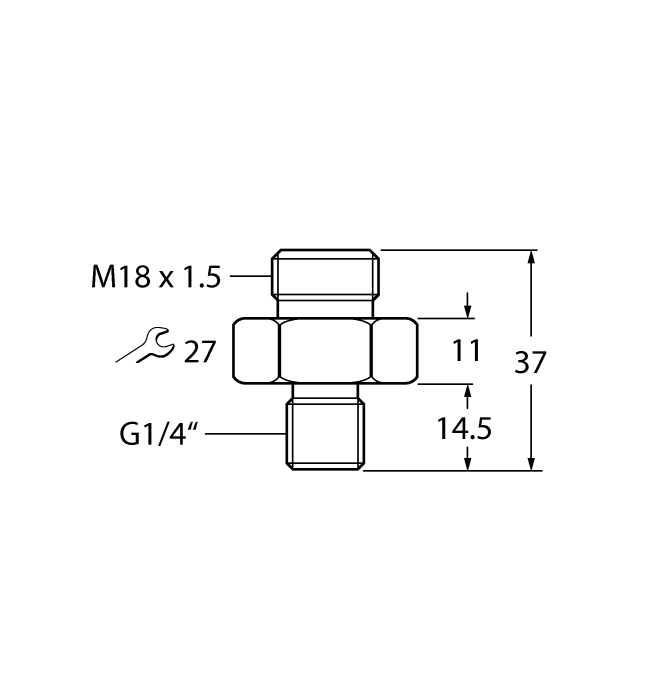

FAA-04-1.4571
šroubovací adaptér pro ponorné senzory řady FS… , FP..; materiál: nerez 1.4571 (316Ti); procesní připojení: G1/4“ |
100001989 |
|

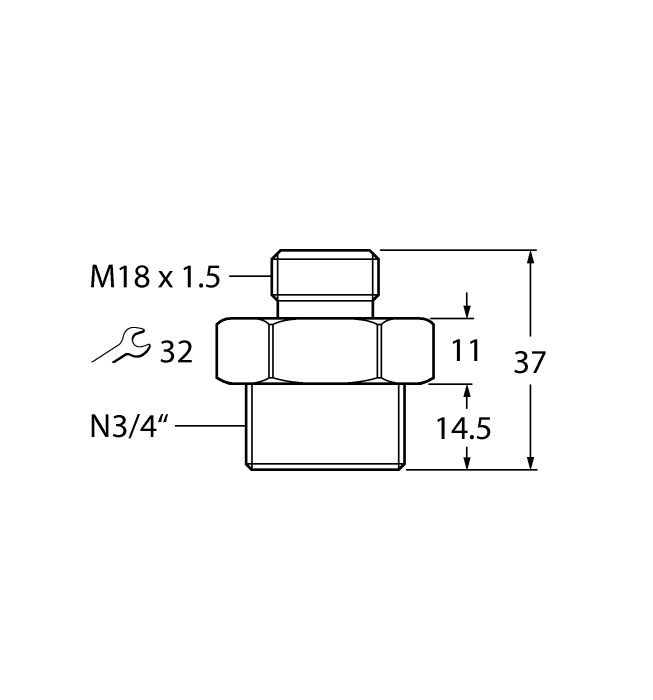

FAA-34-1.4571
šroubovací adaptér pro ponorné senzory řady FS… , FP..; materiál: nerez 1.4571 (316Ti); procesní připojení: N3/4“ |
100001990 |
|

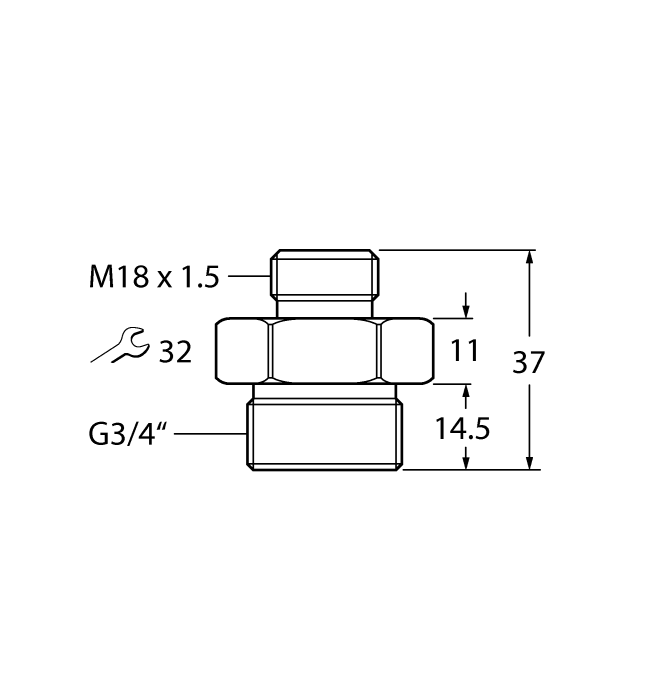

FAA-81-1.4571
šroubovací adaptér pro ponorné senzory řady FS… , FP..; materiál: nerez 1.4571 (316Ti); procesní připojení: G3/4“ |
100001991 |
Připojovací příslušenství
|
WKC4.4T-2/TEL
Připojovací kabel, zásuvka M12 úhlová 4pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625025 |
|
RKC4.4T-2/TEL
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625013 |
