Highly Available Ethernet in ATEX zone 1

excom Ethernet gateway GEN-2G minimizes wiring effort in lithium ion battery production

Challenge
In lithium-ion battery production, process steps such as electrolyte filling and coating involve explosive atmospheres. Nevertheless, numerous sensors and actuators must be reliably connected in these hazardous areas. Traditional point-to-point wiring leads to high installation effort and complicates maintenance. Additionally, space in control cabinets is extremely limited. Operators require an I/O solution that reduces wiring, ensures secure communication, simplifies diagnostics and process optimization, and complies with international Ex certifications.

Your Benefits

Time savings thanks to minimal wiring effort
High system availability through various redundancy concepts
Future-proof: parallel data communication for IIoT, monitoring and diagnostics—even in Zone 1
Easy maintenance and diagnostics via multiprotocol Ethernet

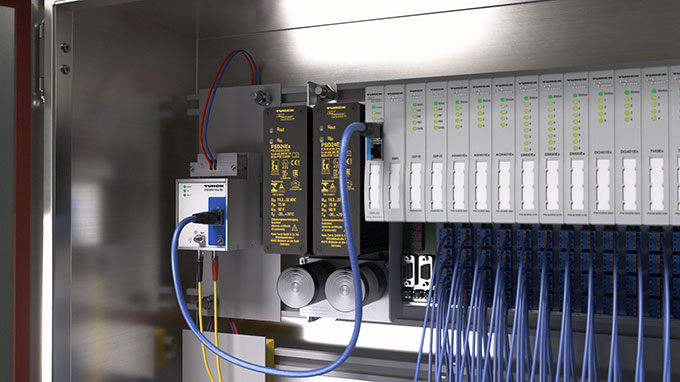

Ethernetová brána GEN-2G pro bezpečnou komunikaci v zóně 1

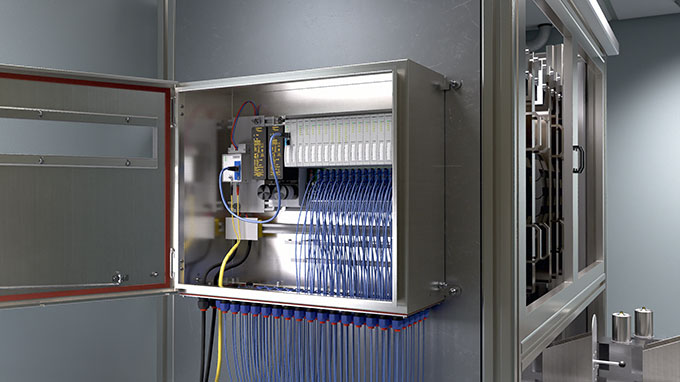

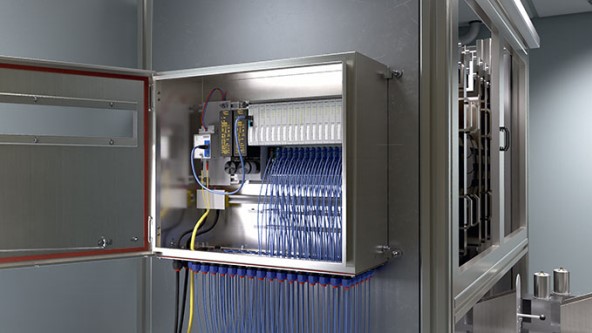

Moduly excom v oblastech zóny 1 výroby baterií

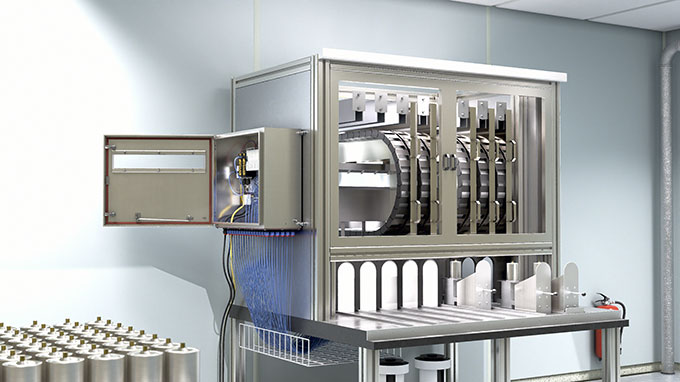

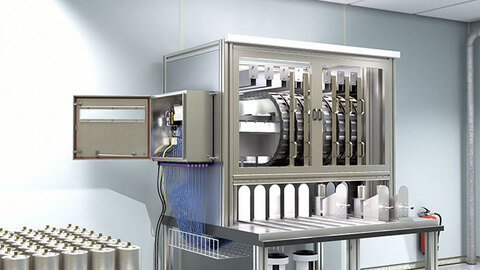

Systém vstřikování kapaliny s integrací systému excom

Řešení

Systém vzdálených I/O excom společnosti TURCK pro zónu ATEX 1 přenáší signály z jiskrově bezpečných senzorů a akčních členů v zónách 0 a 1 přes Ethernet do nadřazeného řídicího systému. Komunikace mezi oblastmi základním a Ex prostředím je zajištěna pomocí optických vláken s využitím převodníků TURCK FOCEN11Ex-2G a FOCEN11-3G – na vzdálenost až 2 500 m. Od tohoto bodu lze pomocí ethernetové brány GEN-2G integrovat více stanic excom pomocí měděných kabelů a komunikovat přes PROFINET, EtherNet/IP nebo Modbus TCP.

Uživatelé nasazují kompaktní základní desku MT08-2G s ethernetovou bránou GEN-2G. Odtud jsou data přenášena přes Ethernet do řídicí jednotky výrobní linky. Všechny komponenty excom jsou certifikovány pro použití v nebezpečných oblastech a lze je instalovat do kompaktních skříní, aby se ušetřilo místo. Integrované diagnostické funkce poskytují stavová a procesní data. Díky podpoře více protokolů lze tato data přenášet paralelně po stejné lince, což zajišťuje maximální bezpečnost komunikace procesních dat. excom je považován za nejkompaktnější I/O systém svého druhu. Žádný jiný redundantní I/O systém pro prostředí Ex nedokáže připojit až 960 signálů ve standardní rozvaděčové skříni.
