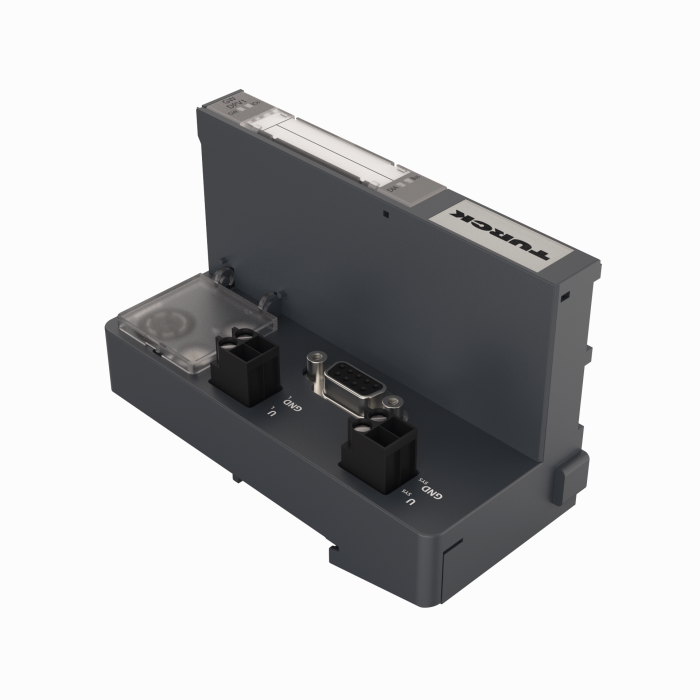

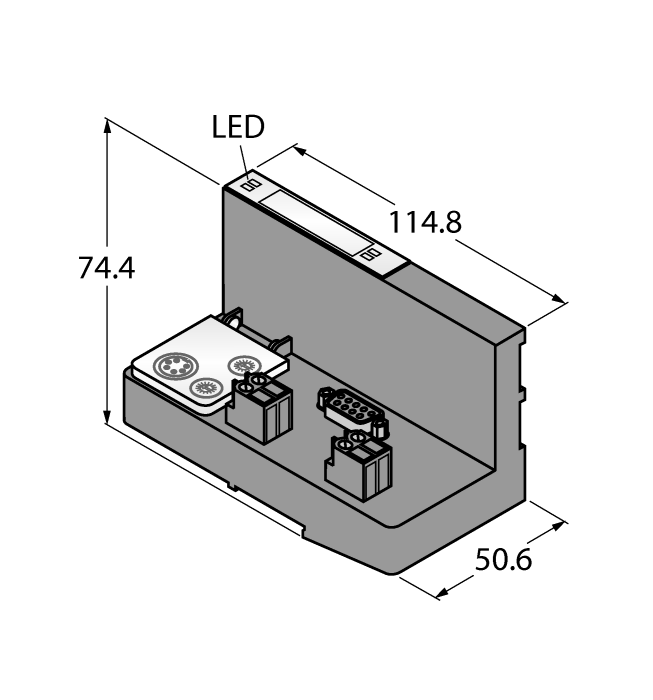

Produkt BL20-GW-DPV1
interface pro PROFIBUS-DP
Ident.číslo: 6827234- otočné přepínače pro nastavení adresy stanice
- stupeň krytí IP20
- 2x zakončovací úchytka BL20‐WEW‐35/2‐SW
- 1x zakončovací úchytka BL20‐ABPL
- s integrovaným napájením
- LED pro indikaci napájecího napětí, poruch signálů a sběrnice
- komunikační brána mezi systémem BL20 a PROFIBUS-DPV0/DPV1
- 12 MBit/s
- 9pinová zásuvka Sub-D
Všeobecné údaje
| EAN | 4047101109498 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- komunikační interface, aktivní |
| Tarifní číslo zboží | 85176200000 |
| Země původu | DE |
| Hmotnost | 201 g |
Technické údaje
| Síťový protokol | PROFIBUS-DP |
| Typ přístroje | komunikační brána |
| Přenosová rychlost sběrnice | 9,6 Kbit/s…12 Mbit/s |
| Připojení sběrnice | 1 x SUB-D konektor |
| Okolní teplota | 0… +55 °C |
| Stupeň krytí | IP20 |
| Certifikáty | cULus |
Data Sheets
| German | 424 KB |
| English | 422 KB |
| French | 423 KB |
| Spanish | 423 KB |
| Czech | 424 KB |
| Dutch | 423 KB |
| Romanian | 422 KB |
| Russian | 251 KB |
| Polish | 424 KB |
| Chinese | 468 KB |
| Turkish | 423 KB |
CAD soubor
Certifikát
| FM07 ATEX 0040X | 739 KB |
| IECEx FME 07.0004X | 251 KB |
| FM, Class 1 Div. 2 US | 178 KB |
| FM Class 1 Div. 2 Canada | 179 KB |
| EU prohlášení o shodě | 136 KB |
Firmware
Konfigurační soubor
Návod
Přehled produktu
| modulární I/O systémy a kompaktní I/O moduly v IP67 a IP20 | 1559 KB |
| Produkty a řešení pro efektivní automatizaci | 2173 KB |
Prohlášení výrobce
Všeobecný katalog
Připojovací příslušenství
|

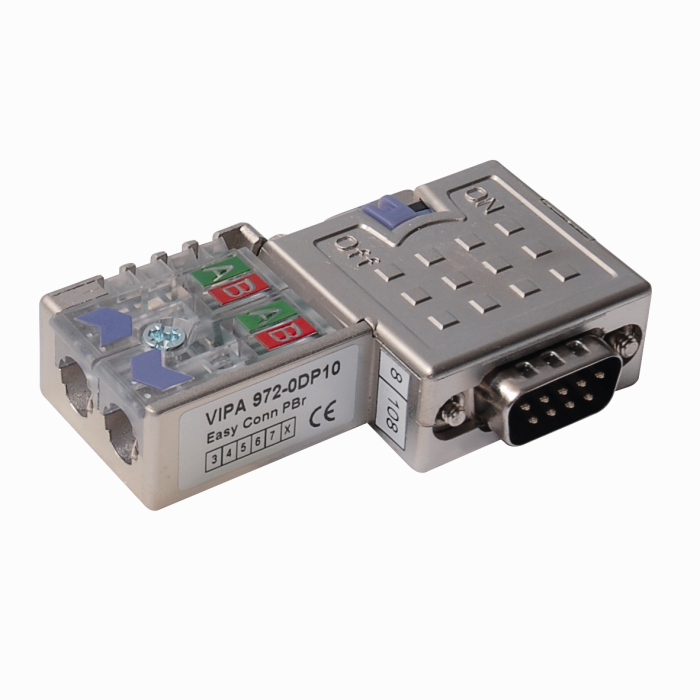

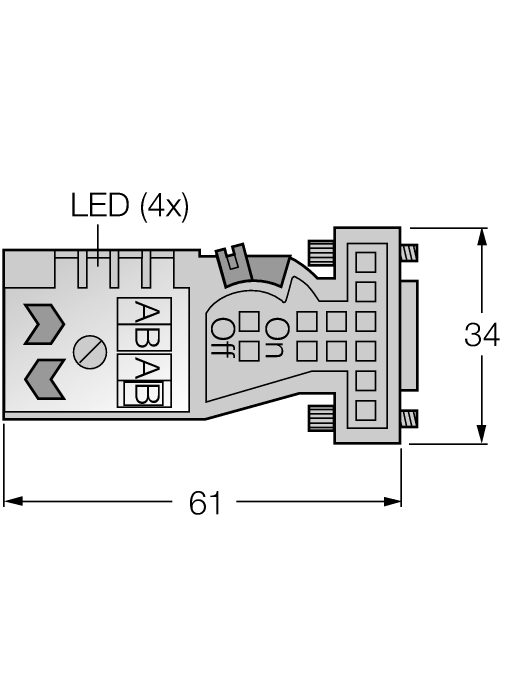

FW-D9TLEDKU9PG-W-FC-ME-SH-8.5
Konektor SUB-D, zásuvka / zástrčka úhlová 9pinová, samořezné kontakty, průměr kabelu 6.0…8.0 mm, kovové pouzdro, 12 Mbit/S, odpojitelný zakončovací odpor, pro PROFIBUS-DP |
6604220 |
|
FW-D9TLEDKU9XX-G-FC-ME-SH-8.5
Konektor SUB-D, zástrčka přímá 9pinová, samořezné kontakty, průměr kabelu 6.0…8.0 mm, kovové pouzdro, 12 Mbit/S, odpojitelný zakončovací odpor, pro PROFIBUS-DP |
6604221 |
|

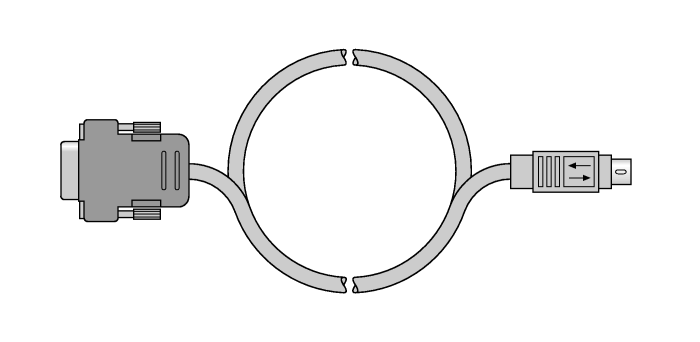

I/O-ASSISTANT-KABEL-BL20/BL67
RS232 servisní kabel pro komunikační brány s rozhraním PS2 |
6827133 |
|
BS3511/KLBUE4-31.5
Svorka pro připojení stínění a odlehčení od tahu pro sběrnicový kabel |
6827342 |
