Produkt DR15S-M30E-2UPN8X2-H1141
Radar
Detekce vzdálenosti / objektu
Ident.číslo: 100030149- mrtvá zóna: 35 cm
- rozsah: 15 m
- rozlišení: 1 mm
- úhel kužele paprsku radaru: standardně ±7,5°
- odpovídá dle ETSI 305550-2
- odpovídá FCC/CFR 47 část 15.
- zástrčka M12 × 1, 4pinová
- napájecí napětí 18…33 VDC
- napájecí napětí 10…33 VDC (režim SIO)
- přepínací výstup PNP/NPN
- IO-Link
- závitové pouzdro M30, nerez ocel
Všeobecné údaje
| EAN | 4047101557329 |
| eCl@ss-Code (V5.1.4): | 27200505 -/- Radarové meření hladiny |
| Tarifní číslo zboží | 85261000900 |
| Země původu | DE |
| Hmotnost | 320 g |
Technické údaje
| Funkce | radarový snímač |
| Pouzdro | závitové pouzdro |
| Velikost | M30 x 1.5 |
| Rozsah | 350…15000 mm |
| Frekvenční rozsah | 122 - 123 GHz |
| Vyzařovací úhel | 15° |
| Napájecí napětí | 18…33 VDC |
| Spínací funkce | lze nastavit spínací/rozpínací |
| Výstupní funkce | PNP/NPN |
| Komunikační protokol | IO-Link |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez ocel, V4A 1.4401 (AISI 316) PTFE |
| Okolní teplota | -25… +65 °C |
| Stupeň krytí | IP67/IP69K |
Data Sheets
| German | 1345 KB |
| English | 1344 KB |
| French | 1345 KB |
| Spanish | 1346 KB |
| Czech | 1346 KB |
| Dutch | 1344 KB |
| Romanian | 1346 KB |
| Russian | 1242 KB |
| Polish | 1346 KB |
| Chinese | 1436 KB |
| Turkish | 1345 KB |
Certifikát/Deklarace
| UL certifikát | 157 KB |
| EU prohlášení o shodě | 118 KB |
| Schválení rádia pro USA | 351 KB |
| Schválení rádia pro Koreu | 286 KB |
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
Produktový leták
software
Montážní příslušenství
|

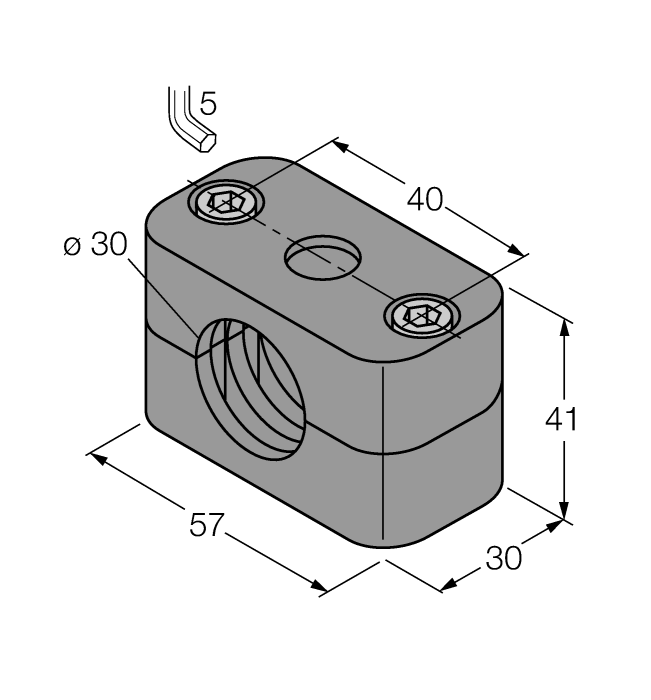

BSS-30
Montážní úchytka pro válcová a závitová pouzdra; materiál: polypropylén |
6901319 |
|
MW30
Montážní úchytka pro závitová pouzdra; materiál: nerez A2 1.4301 (AISI 304) |
6945005 |
Funkční příslušenství
|

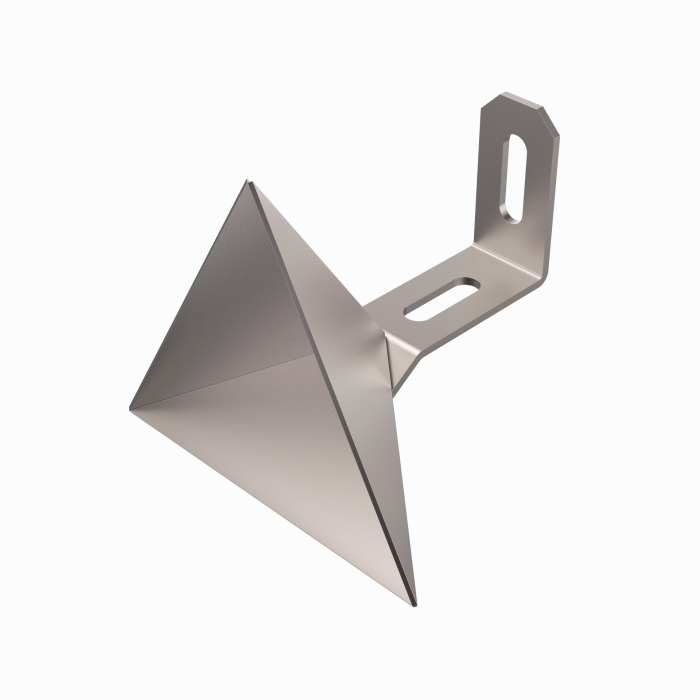

RR-6
Radarový reflektor z nerezové oceli, optimalizovaný detekční výkon objektu, délka katétru: 60 mm, RadarCrossSection: 10 m² (cf. HGV), spolehlivá detekce objektu až do 6,5 m |
100047726 |
|

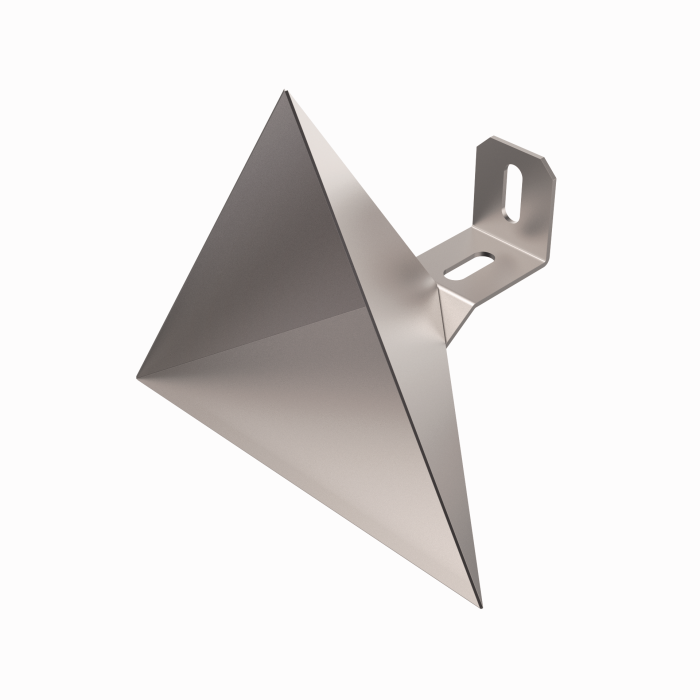

RR-12
Radarový reflektor z nerezové oceli, optimalizovaný detekční výkon objektu, délka katétru: 120 mm, RadarCrossSection: 250 m² (cf. HGV), spolehlivá detekce objektu až do 15 m |
100047727 |
|

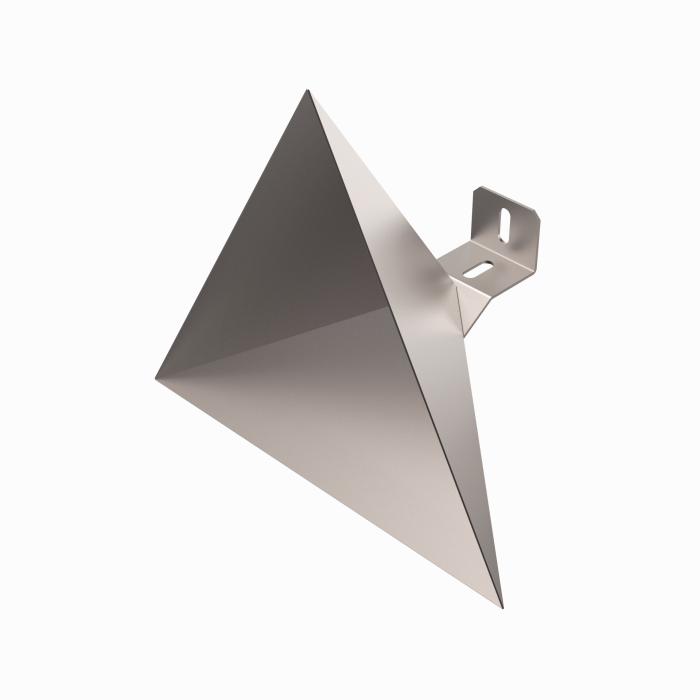

RR-20
Radarový reflektor z nerezové oceli, optimalizovaný detekční výkon objektu, délka katétru: 200 mm, RadarCrossSection: 1115 m² (cf. HGV), spolehlivá detekce objektu až do 25 m |
100047728 |
|

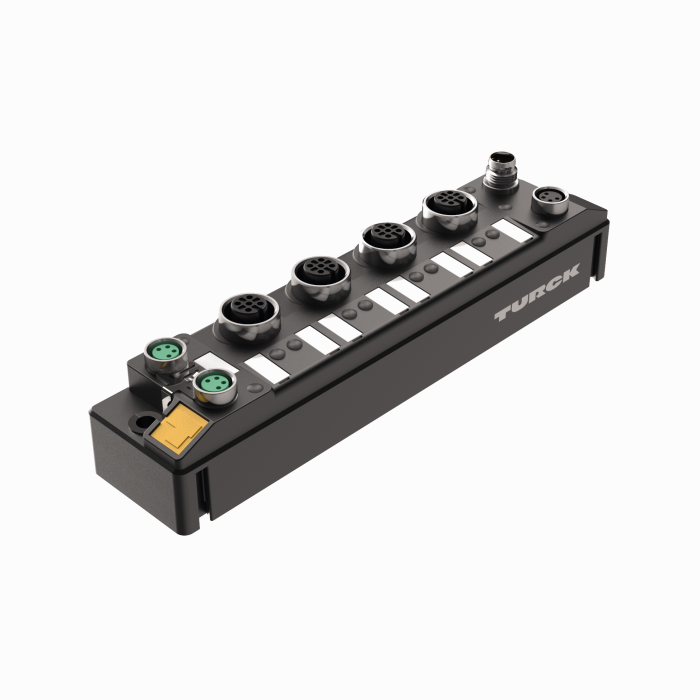

TBEN-S2-4IOL
Kompaktní multiprotokolový I/O modul, 4x IO-Link master 1.1 Class A, 4x univerzální digitální PNP kanál 0,5 A. |
6814024 |
