Produkt REM-101S6S-9F32B-H1151
Absolutní rotační snímač - víceotáčkový
Industrial Line

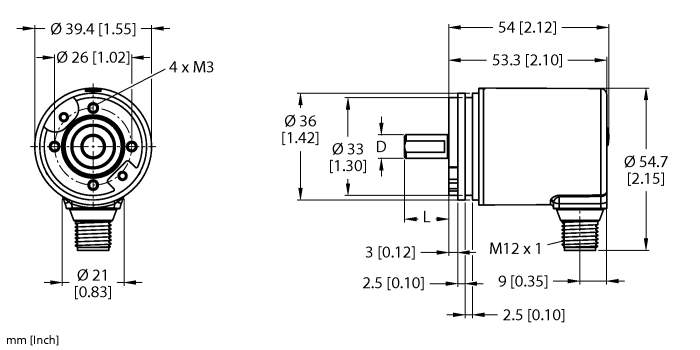

Ident.číslo: 100023543- synchro příruba, Ø 36 mm
- hřídel, Ø 6 x 12,5 mm
- magnetický měřicí princip
- materiál hřídele: nerez ocel
- stupeň krytí IP67 ze strany pouzdra a hřídele
- 40…+80 °C
- max. 4000 ot./ min (při trvalém provozu 2000 ot./min)
- 10…30 VDC
- SAE J1939
- zástrčka M12×1, 5pinová
- rozlišení na otáčku lze nastavit až na 14 bitů (standardně 14)
- rozlišení počtu otáček lze nastavit až na 29 bitů, standardně 18 bitů
- celkové rozlišení lze nastavit až na 32 bitů, standardně: 32 bitů
Všeobecné údaje
| eCl@ss-Code (V5.1.4): | 27270501 -/- rotační snímače absolutní |
| Tarifní číslo zboží | 90318080000 |
| Země původu | DE |
| Hmotnost | 200 g |
Technické údaje
| Řada rotačních snímačů | Industrial-Line |
| technologické moduly | magnetický |
| Typ výstupu | absolutní víceotáčkový |
| Typ hřídele | hřídel |
| Průměr hřídele D (mm) | 6 |
| Průměr příruby | Ø 36 mm |
| Typ příruby | synchronní příruba |
| Napájecí napětí | 10…30 VDC |
| Komunikační protokol | SAE J1939 |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | zinková slitina |
| Okolní teplota | -40… +80 °C |
| Protection class shaft | IP67 |
| Stupeň krytí | IP67 |
Montážní příslušenství
|
RCS-15-06-06
Zásuvka, vnější průměr: 15 mm, rozteč děr: 6 mm / 6 mm |
1545362 |
|
|
RCS-15-08-06
Zásuvka, vnější průměr: 15 mm, rozteč děr: 8 mm / 6 mm |
1545361 |
|
RA-BC-20-06-06

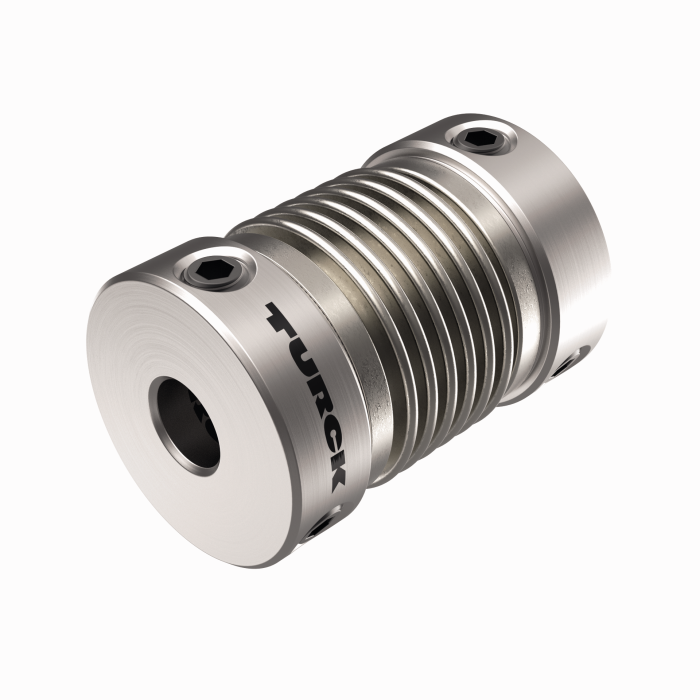

Vlnovcová spojka s hliníkovým nábojem Ø 20 mm, d1 = 6 mm, d2 = 6 mm |
100048777 |
|
|
RA-BC-20-06-08
Vlnovcová spojka s hliníkovým nábojem Ø 20 mm, d1 = 6 mm, d2 = 8 mm |
100048778 |
|
|
RA-BC-20-06-10
Vlnovcová spojka s hliníkovým nábojem Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-E-20-06-06

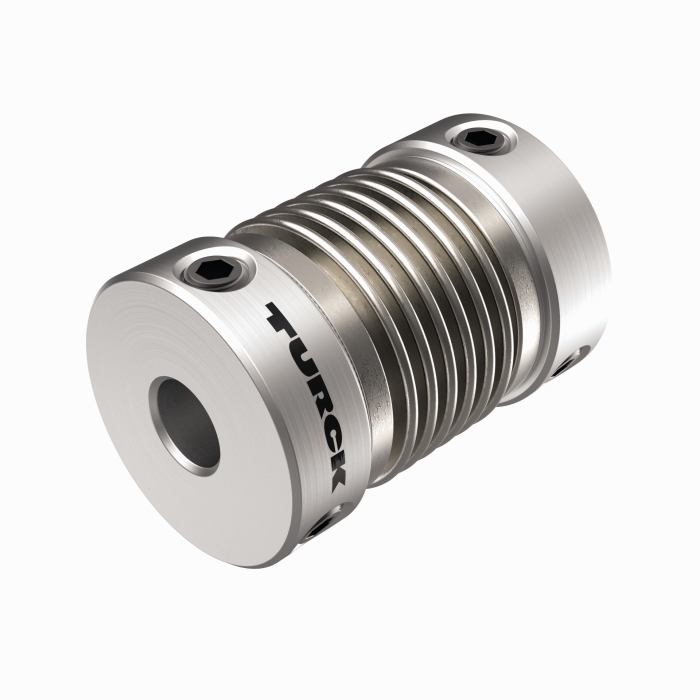

Vlnovcová spojka z nerezové oceli Ø 20 mm, d1 = 6 mm, d2 = 6 mm |
100048785 |
|
|
RA-BC-E-20-06-10
Vlnovcová spojka z nerezové oceli Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-SDC-30-06-10

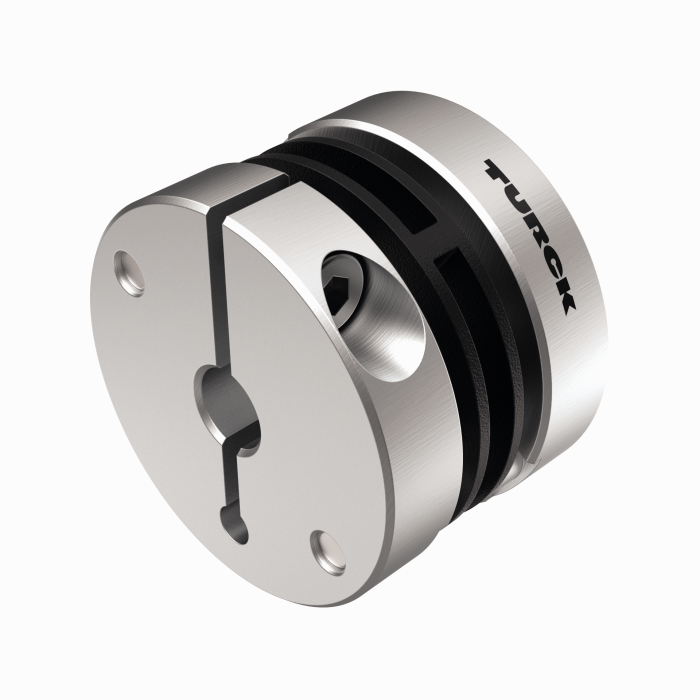

Pružinová kotoučová spojka Ø 30 mm, d1 = 6 mm, d2 = 10 mm |
100048791 |
|
|
RA-SDC-30-06-06
Pružinová kotoučová spojka Ø 30 mm, d1 = 6 mm, d2 = 6 mm |
100048790 |
|
RA-HC-25-06-06

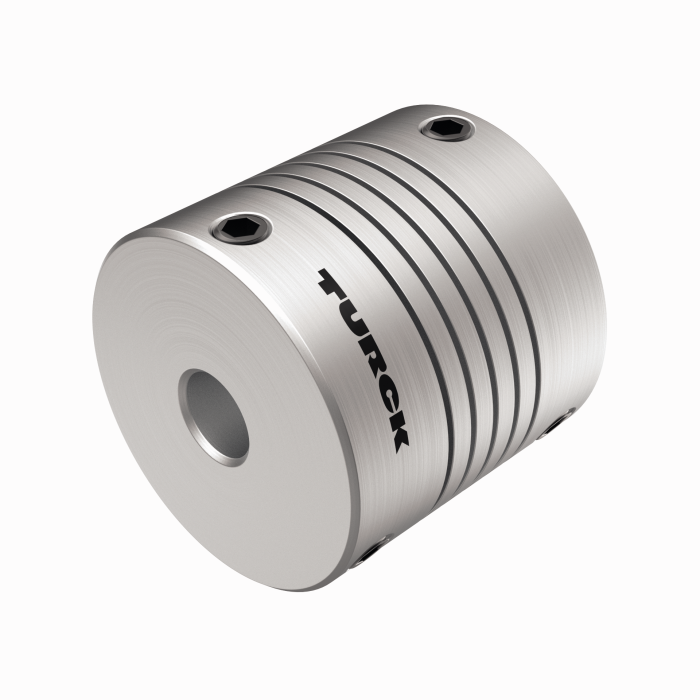

Hliníková spirálová spojka Ø 25 mm, d1 = 6 mm, d2 = 6 mm |
100048794 |
|
|
RA-HC-25-06-10
Hliníková spirálová spojka Ø 25 mm, d1 = 6 mm, d2 = 10 mm |
100048795 |
Připojovací příslušenství
|
RKC5701-5M
Sběrnicový kabel pro CAN (DeviceNet, CANopen) zásuvka M12 přímá, délka kabelu: 5 m, materiál kabelu: PUR, antracit, cULus certifikát |
6931034 |
