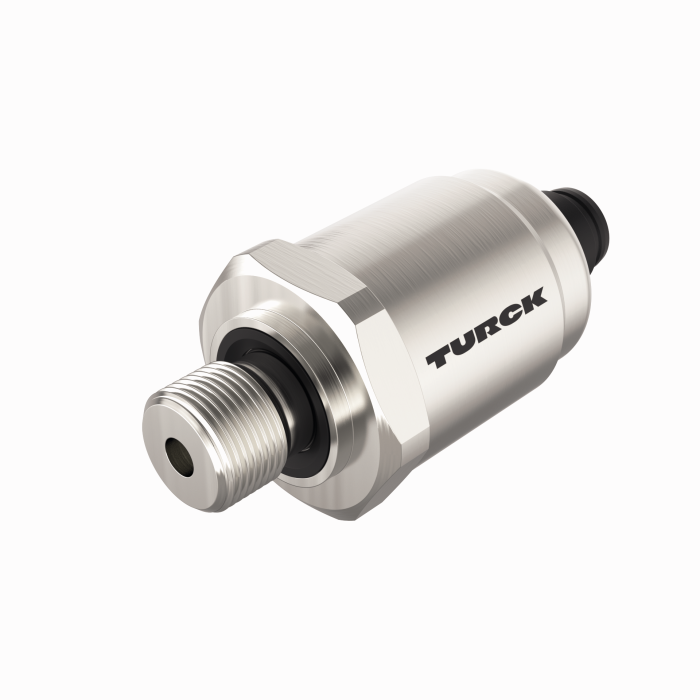

Produkt PT0.05R-1504-IX-H1143/D840
snímač tlaku
s proudovým výstupem (2drát)
Ident.číslo: 100024127- keramická měřicí buňka
- velmi vysoká přesnost měření
- kompaktní a robustní provedení
- vynikající teplotní chování
- rozsah tlaku 0…50 mbar rel.
- 10…30 V DC
- analogový výstup 4…20 mA

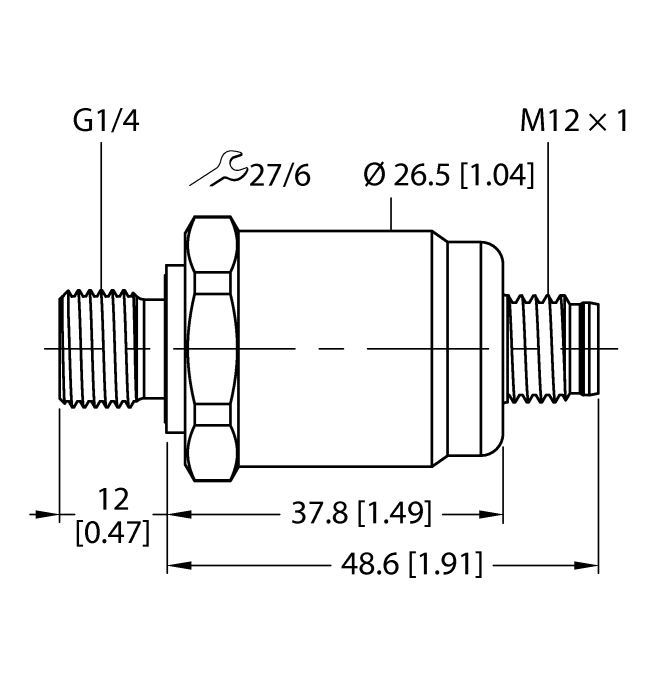

- Procesní připojení vnější závit G1/4″ (zadní těsnění) dle DIN EN ISO 1179-2 s FPM profilovým těsnícím kroužkem
- přístroj s konektorem M12 × 1
- ATEX, IECEx
- kategorie II 1/2 GD, Ex zóna 0
Všeobecné údaje
| EAN | 4047101532555 |
| eCl@ss-Code (V5.1.4): | 27200614 -/- piezorezistivní senzor (absolutní a relativní tlak) |
| Tarifní číslo zboží | 90262020000 |
| Země původu | CH |
| Hmotnost | 90 g |
Technické údaje
| Pouzdro | bez displeje |
| Procesní připojení | vnější závit G1/4″ (zadní těsnění) dle DIN EN ISO 1179-2 s FPM profilovým těsnícím kroužkem |
| Typ tlaku | Relativní tlak |
| Rozsah tlaku bar | 0…0.05 bar |
| Rozsah tlaku psi | 0…0.73 psi |
| Napájecí napětí | 10…30 VDC |
| Elektrický výstup | proudový výstup (2drát) |
| Proudový výstup | 4…20 mA |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez/plast, 1.4404 (AISI 316L)/polyarylamid 50 % GF UL 94 V-0 |
| Materiál snímače tlaku | keramika Al₂O₃ |
| Teplota média | -15… +85 °C |
| Okolní teplota | -25… +85 °C |
| Stupeň krytí | IP67 |
| Certifikáty | ATEX II 1/2 GD, IECEx II 1/2 GD |
Data Sheets
| German | 325 KB |
| English | 323 KB |
| French | 324 KB |
| Spanish | 323 KB |
| Czech | 323 KB |
| Dutch | 322 KB |
| Romanian | 322 KB |
| Russian | 168 KB |
| Polish | 325 KB |
| Chinese | 424 KB |
| Turkish | 325 KB |
Certifikát
| cULus — E302799 | 73 KB |
| IECEx — SEV 19.0022 | 2848 KB |
| SEV 19 ATEX 0129 | 2076 KB |
| UK certifikát typu | 266 KB |
Krátký návod
Přehled produktu
Prohlášení výrobce
Připojovací příslušenství
|

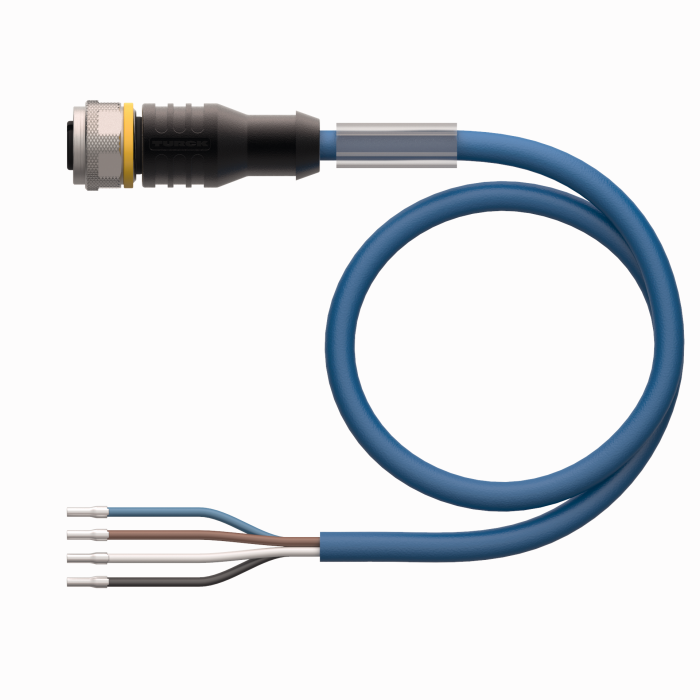

RKC4.441T-2/TEB
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PVC, modrá, cULus certifikát |
6628444 |
|
|
RKC4.441T-2/TXB
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PUR, modrá, cULus certifikát |
6631010 |
|

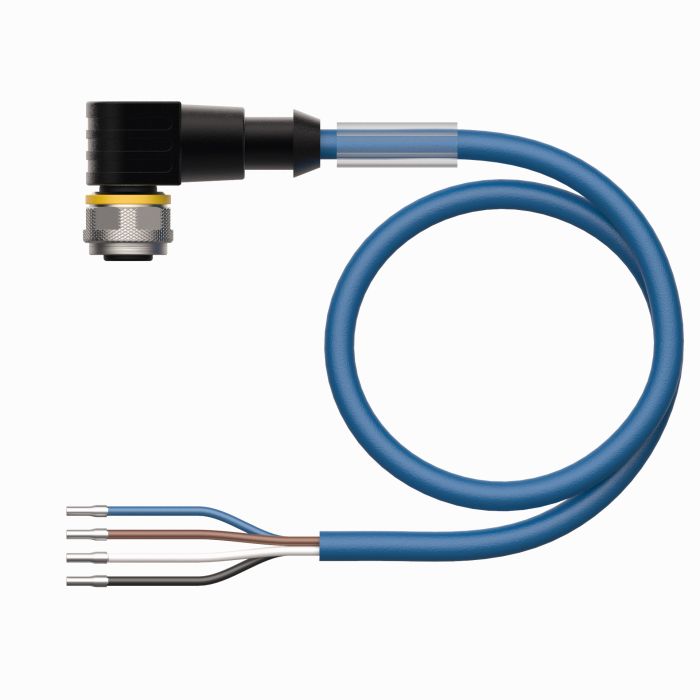

WKC4.441T-2/TEB
Připojovací kabel, zásuvka M12 úhlová 4pinová, délka: 2 m, materiál kabelu: PVC, modrá, cULus certifikát |
6628451 |
|
|
WKC4.441T-2/TXB
Připojovací kabel, zásuvka M12 úhlová 4pinová, délka: 2 m, materiál kabelu: PUR, modrá, cULus certifikát |
6629180 |
