Efektivní chlazení průmyslových pecí pomocí snímačů průtoku FS+ společnosti Turck

Senzory průtoku FS+ společnosti Turck zajišťují efektivní chlazení průmyslových pecí prostřednictvím monitorování průtoku a teploty v reálném čase.

Čínský výrobce průmyslových pecí stál před úkolem snížit spotřebu energie uzavřených průmyslových pecí a zároveň splnit požadavky na ochranu životního prostředí a zlepšit monitorování chladicího okruhu. Vybral si snímač průtoku FS+ společnosti Turck z řady snímačů Fluid+, který současně detekuje teplotu média i průtok, a tím optimalizuje účinnost chlazení v reálném čase - při současném snížení spotřeby energie. Pomocí komunikace IO-Link zajišťují senzory transparentnost dat od jednoho konce na druhý, což umožňuje prediktivní údržbu systému.

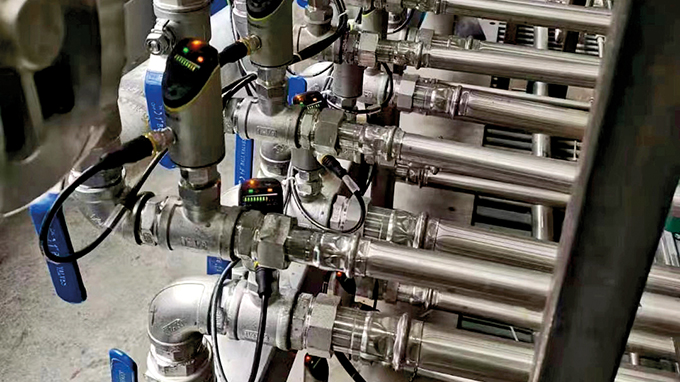

Snímače průtoku Turck FS+ jsou instalovány na vstupní a výstupní straně každého chladicího okruhu

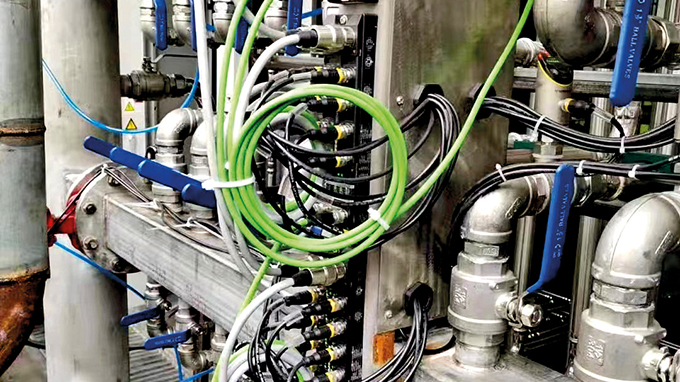

Příslušná procesní data a naměřené hodnoty jsou přenášeny do řídicí jednotky pomocí IO-Link masteru Turck

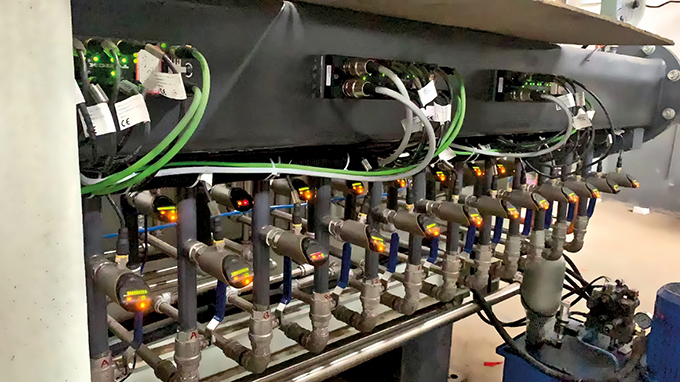

Kryt snímače lze volně otáčet o 340°, což umožňuje pohodlné nastavení displeje.

Známá průmyslová společnost v Číně se specializuje na výzkum, vývoj a výrobu high-tech materiálů a speciálních průmyslových pecí pro různé oblasti a aplikace. Mezi ně patří výroba keramických kompozitů, tepelné zpracování a zhutňování obrobků ve vakuu a spalování nebo likvidace odpadu. Použité materiály, jako jsou kovy, keramika, plasty nebo minerály, se zpracovávají ve vysokoteplotních a vysokotlakých pecích při extrémních teplotách až 2 600 °C a tlaku až 25 MPa.

Uzavřené průmyslové pece jsou ve srovnání s otevřenými pecemi energeticky účinnější a šetrnější k životnímu prostředí. Chlazení uzavřených vysokoteplotních a vysokotlakých pecí je však náročné vzhledem k vyšším teplotám spalování. Aby byl zajištěn bezpečný a efektivní provoz pecí, je třeba neustále sledovat a kontrolovat průtok a teplotu chladicí vody i spotřebu energie. Snímače průtoku FS+ společnosti Turck jsou pro tuto aplikaci ideální, protože kromě průtoku mohou sledovat i teplotu chladicího média.

Řešení FS+ "vše v jednom"

Vzhledem k tomu, že snímače průtoku řady FS+ využívají ke sledování kapalných médií kalorimetrický princip, umožňují kromě sledování průtoku také nepřetržité sledování teploty média. Údaje o měření a procesu, stejně jako příslušné diagnostické informace, jsou ze snímače přenášeny do řídicí jednotky prostřednictvím rozhraní IO-Link. Snímače průtoku FS+ byly instalovány na vstupním a výstupním konci každého potrubí, aby bylo možné kontrolovat výkonnost chladicího okruhu.

Díky rozsahu měření teploty až 85 °C, tlakové odolnosti až 300 barů a schopnosti měřit rychlost proudění až 3 m/s splňují snímače průtoku FS+ všechny požadavky zákazníka pro tuto aplikaci. Vysoké stupně krytí IP6K7 a IP69K umožňují spolehlivé použití přístrojů i v náročných podmínkách s vysokými teplotami a prašností. Další výhoda: pouzdro snímače FS+ lze otočit o 340°, takže při jeho instalaci lze optimálně nastavit orientaci zobrazovacího pole a elektrického rozhraní.

Snadné uvedení do provozu a manipulace

Quick Teach a Delta Flow nabízí dvě funkce, které usnadňují uvedení do provozu. Funkce Delta Flow zajišťuje, že se učení neprovádí, dokud se teplotní sonda plně nezahřeje a není přítomen konstantní průtok. Snímač dále nabízí řadu praktických funkcí, jako je například blokovací mechanismus, který zabraňuje náhodnému ovládání snímače uživatelem. Uživatel rovněž využívá výhod adaptéru M18x1,5 na těle senzoru. Senzor lze navíc přizpůsobit různým procesním připojením s různými závity.

Prediktivní údržba pomocí IO-Link

Zpracování procesních a diagnostických informací přímo v terénu snižuje zatížení nadřazeného řídicího systému, což zvyšuje efektivitu systému, a tím snižuje náklady. Získávání a analýza procesních a diagnostických informací poskytuje základ pro prediktivní údržbu systému, takže problémy jsou odhaleny včas.
