Detekce lepidla na sestavě desek plošných spojů

Miniaturní optické senzory VS8 zajišťují, že dávkovače lepidla dosahují vysoké kvality

Detekce náběžné hrany a lepidla během montáže desky plošných spojů může být náročná z důvodu omezeného prostoru poblíž dávkovače lepidla. Monitorování úrovně naplnění dávkovače lepidla není možné, proto je nutné rychle zjistit jakékoli mezery nebo bubliny v naneseném lepidle, aby se snížilo plýtvání produktem a prostoje. Zjistěte, jak miniaturní optický snímač VS8 řeší tuto výzvu a zajišťuje kvalitu i v nejužších prostorech.

Elektronický průmysl se skládá z neuvěřitelně malých produktů a desky s plošnými spoji (PCB) mají na sobě mnoho hustě umístěných komponent. Tyto desky se obvykle montují v oblastech s minimálním prostorem. Chyby na deskách plošných spojů lze snadno přehlédnout, pokud se spoléháte na ruční montáž a kontrolu. V elektronických aplikacích je také velmi malý prostor pro velká automatická řešení. Systémy s velkými senzory pro kontrolu mohou překážet a zpomalit výkon stroje při nadměrných prostojích.

Zákaznické výhody

  • Snížení prostojů výroby a lepší zajištění kvality desek plošných spojů díky detekci senzorů
  • Rychlejší montáž senzorů v oblastech s omezeným prostorem
  • Indikace chyb úrovně plnění v dávkovači lepidla bez komplexního monitorování

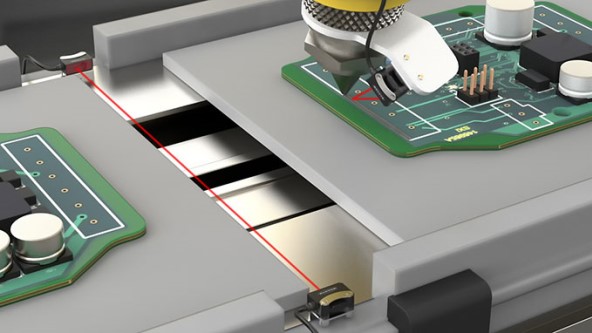

  • VS8 miniature sensors detect both adhesives and trays

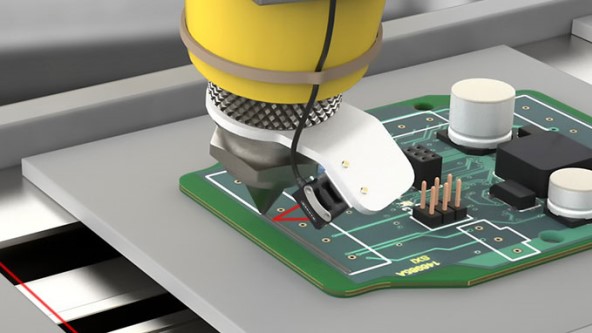

  • The VS8 is small enough to be installed on the head of the glue gun

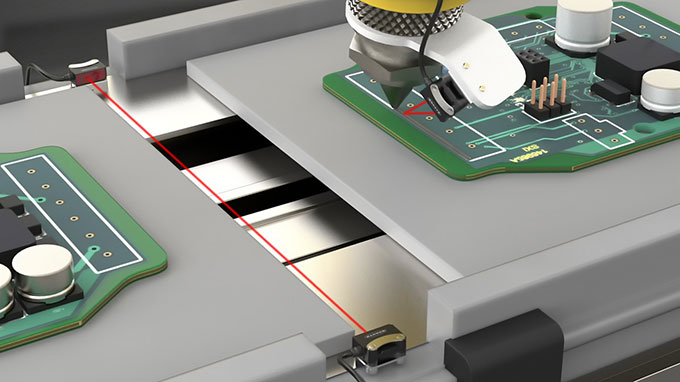

  • Detecting the trays’ leading edges ensures that the PCBs are in the right position for glue application

U složitějších součástí lze použít pájení nebo lepení, aby byly kusy pevnější. Lepicí stanice při výrobě desek plošných spojů však představuje jedinečné výzvy.

Sledovat hladinu náplně v dávkovači lepidla je náročné, protože není realistické instalovat senzor uvnitř pistole. Přesto je správné nanášení lepidla zásadní, protože bubliny nebo mezery v lepidle mohou vést k významným problémům, když části PCB nejsou bezpečné nebo během používání odpadnou.

Malé změny výšky indikují přítomnost lepidla

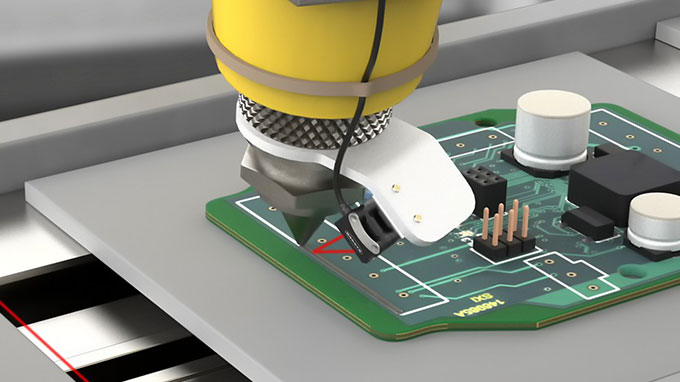

Snímač VS8 je fotoelektrický snímač s potlačeným pozadím, který je dostatečně malý na to, aby mohl být instalován na robotické rameno přímo nad deskami řízení výkonu. Senzory VS8 jsou umístěny tak, aby mířily na desky na lince, kde robot nanáší lepidlo. Senzor se naučí původní vzdálenost každé projíždějící desky a rozpozná velmi malou změnu vzdálenosti po použití lepidla, detekuje lepidlo bez ohledu na barvu. Jakékoli změny na senzoru mohou naznačovat bubliny nebo mezery v lepidle a mohou vyžadovat doplnění náplní.

tento způsob detekce lepidla je užitečný, protože umožňuje okamžité řešení problémů. V tomto scénáři může operátor minimalizovat prostoje opětovným nanášením lepidla nebo doplňováním lepicí pistole, než se součást přesune na další operaci a lepidlo úplně zaschne. Špatně umístěné lepidlo by mohlo snadno způsobit odpadnutí součástí PCB a zvýšení množství vadných produktu nebo stažení z oběhu.

Jednoduchá instalace v blízkosti stojanu

Stanice pro montáž desek plošných spojů mají omezený prostor, který může montáž ztěžovat. VS8 je dostatečně malý na to, aby mohl být instalován na hlavě lepicí pistole bez ztráty kvality, a snímač pracuje spolehlivě na krátkou vzdálenost. Držák je nastavitelný na 15 stupňů v obou směrech, aby byla montáž snadná a všestranná.

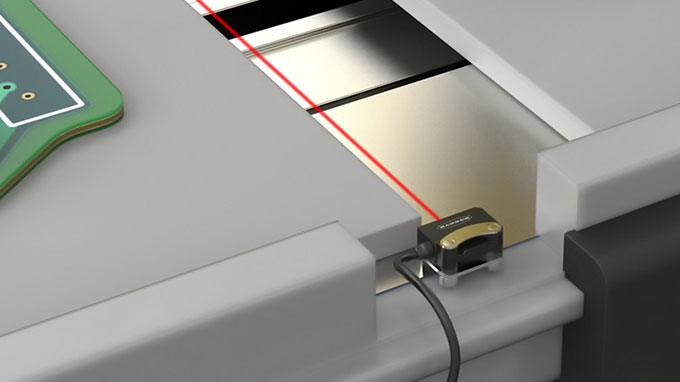

Nainstalována je také dvojice miniaturních senzorů VS8, které detekují zásobníky, které obsahují desky s plošnými spoji. Když se pohybují na dopravníku, senzory VS8 detekují náběžnou hranu a potvrzují, že jsou ve správném umístění pro aplikaci lepidla. Tím je zajištěno nanášení lepidla na správné oblasti na každé desce plošných spojů.
