Decentralizovaný I/O systém pro nebezpečné oblasti na čerpacích stanicích H2

V modulárních vodíkových čerpacích stanicích společnosti Resato Hydrogen Technology jsou I/O moduly Turck s krytím IP67 ATEX škálovatelné a rychle uváděné do provozu.

Společnosti, které dnes investují do vodíkové infrastruktury, kladou velký důraz na škálovatelnost systému, aby byly schopny pružně reagovat na budoucí požadavky trhu. Právě proto nizozemský výrobce vodíkových čerpacích stanic Resato Hydrogen Technology B.V. sází na koncept decentralizovaných I/O modulů Turck s krytím IP67. Ten jako jediný na trhu nabízí komplexní řešení pro modulární systémy, a to i v prostředí s nebezpečím výbuchu - a pro všechny typy signálů včetně bezpečnostních.

''Společnost Turck nám dokonce doporučila přesné typy kabelů se správnými délkami''. Niels de Jong

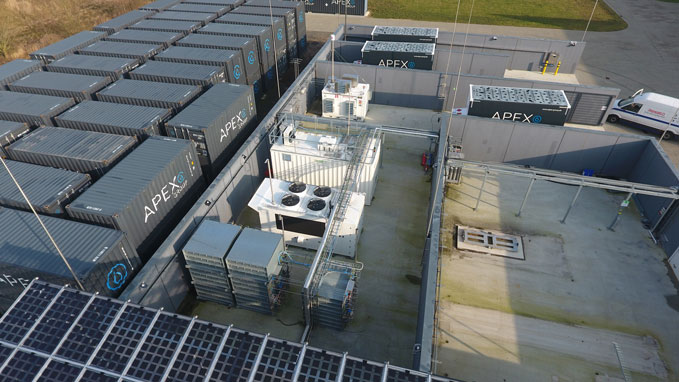

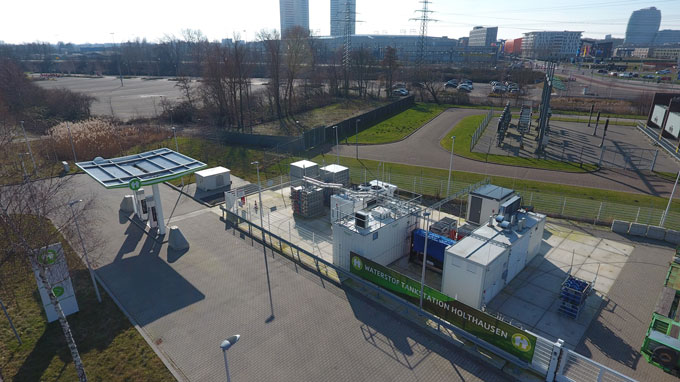

V nádržích je vodík připraven k doplnění při tlaku 350 barů (nákladní) nebo 700 barů (osobní automobil).

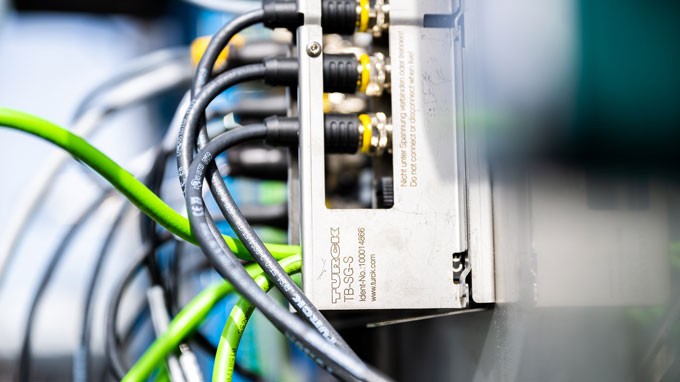

S ochrannými kryty TB-SG z nerezové oceli je většina I/O modulů TBEN schválena pro použití v zóně ATEX 2.

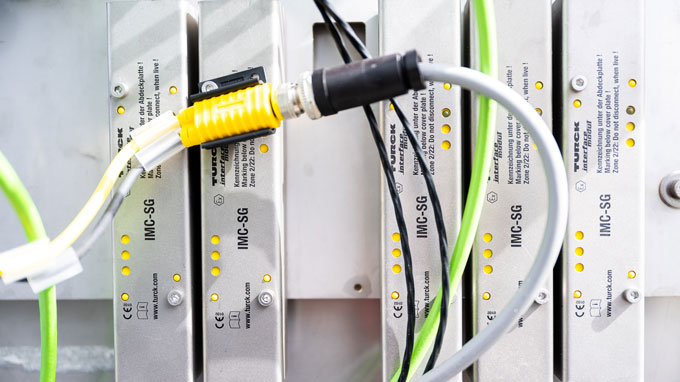

Moduly IMC s krytím IP67 umožňují bezpečné připojení snímačů Ex k modulům I/O v zóně 2.
''Společnost Turck je schopna nám nabídnout různá řešení pro krytí IP67 v zónách ATEX.'' Remco Lagendijk
''Společnost Turck nám dokonce doporučila přesné typy kabelů se správnými délkami''. Niels de Jong

Vodík bude v budoucnu hrát důležitou roli jako nosič energie. Zejména autobusy a nákladní automobily budou stále častěji jezdit na vodík. Jednou ze společností, která na tomto trendu vydělává díky svým vodíkovým plnicím stanicím, je Resato Hydrogen Technology B.V. z nizozemského Assenu. Jádro inovace společnosti spočívá ve vysokotlaké technologii.

Dvě úrovně tlaku pro nákladní a osobní vozidla

Vodík z trubkového přívěsu je stlačen na 350 barů ve třech stupních a ochlazen. Poté se skladuje ve vyrovnávacích nádržích pro tankování nákladních vozidel nebo ve čtvrtém kompresním stupni stlačena na 700 barů a uložena v samostatném zásobníku. Díky předchlazení vodíkových aut lze tankovat mnohem rychleji pomocí 700barových čerpadel.

Vodíková čerpací stanice je tedy mnohem složitější než čerpací stanice pro paliva na bázi uhlíku. Systém musí přivést vodík na potřebný tlak v sérii chladicích a kompresních kroků.

Vodík vyžaduje koncepci ochrany proti výbuchu

Společnost Resato vyvinula patentovaný algoritmus, který umožňuje nejrychlejší možné doplňování paliva v závislosti na teplotě a tlaku. Na úrovni vstupů a výstupů představuje výbušný vodík výzvu pro koncept automatizace. Vyžaduje koncepci ochrany proti výbuchu a produkty s příslušnými schváleními. Zpracovávané signály jsou především signály teploty a tlaku a spínací signály z regulačních ventilů. Kromě toho se jedná o bezpečnostní signály z ventilů, tlačítek nouzového zastavení a dalších bezpečnostních senzorů.

Modularizace pro větší flexibilitu

Pro usnadnění přidávání agregátů se všechny signály každého agregátu musí sbíhat do jedné datové linky. Vyrovnávací paměťové jednotky proto vyžadují řešení I/O s průmyslovým Ethernetem, přesněji Profinetem. Protože společnost Resato chtěla ušetřit na ochranných pouzdrech a s tím spojené mechanické konstrukce, hledali odborníci I/O moduly s krytím IP67, které jsou odolné vůči teplotám a vhodné pro venkovní použití. Moduly však měly mít také schválení pro zónu 2 ATEX a měly být vhodné i pro připojení jiskrově bezpečných signálů ze zón 1 a 0.

Intenzivní poradenství při vývoji konceptu

Společnost Resato proto spolupracovala s odborníky společnosti Turck na vývoji decentralizované I/O koncepce pro své vyrovnávací jednotky. "Podpora byla opravdu dobrá. Nebylo nám předáno několik produktů a řečeno: 'Hodně štěstí s tím,' ale intenzivně jsme si vyměňovali informace o produktech a promýšleli různé možnosti. Společnost Turck nám dokonce doporučila přesné typy kabelů se správnými délkami," vysvětluje Niels de Jong, inženýr výzkumu a vývoje. "Ambicí společnosti Resato je stát se světovým technologickým lídrem v oblasti vodíkových čerpacích stanic. K tomu potřebujeme partnery, jako je společnost Turck.".

Koncepce I/O byla realizována zcela decentralizovaně - včetně jiskrově bezpečných signálů senzorů ze zón ATEX 0 a 1. V zařízeních řady IMC nabízí společnost Turck speciální moduly rozhraní v krytí IP67.

Důsledně modulární - optimálně škálovatelný

Společnost Resato promyslela modulární koncepci až do konce. Remco Lagendijk a jeho kolegové z vývoje softwaru se postarali o to, aby byl modulární i řídicí software. Díky důsledně modulární koncepci lze nyní vodíkové čerpací stanice Resato snadno rozšiřovat.

Další zastávka: sériová výroba

Poptávka po vodíkových čerpacích stanicích neustále roste. Jednotlivé moduly, jako jsou kompresory nebo vyrovnávací zásobníky, lze předem vyrobit na skladě a následně sestavit podle konkrétních požadavků zákazníka. Tyto úspory z rozsahu rovněž sníží náklady a dobu uvedení vodíkových plnicích stanic na trh.
