IP67 I/O při těžbě uhlí

Konstruktéři čínské továrny věří robustnímu sběrnicovému systému BL67 při těžbě uhlí.

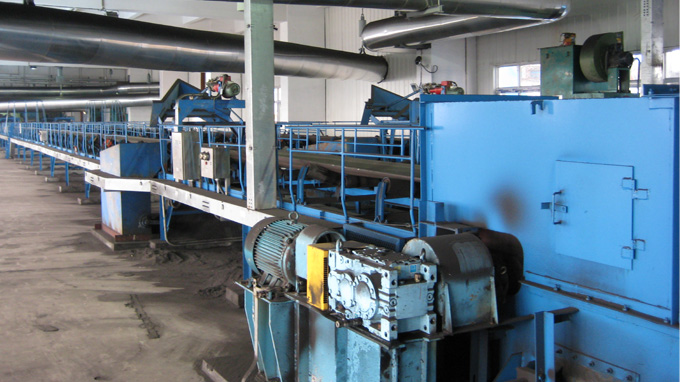

Na podzim roku 2006 začala Shandong Electric Power Engineering a Colsulting Institute (SDEPCI) rozšiřovat kapacitu továrny Yongchuan pomocí dvou 135 MW jednotek pro zpracování uhlí nižší kvality. Rozsáhlý dopravní systém prochází celou továrnou a spojuje místa skladování a drtiče uhlí, které předcházejí vypalovacím pecím. To byl důvod, proč měli konstruktéři vysoké nároky na použité automatizační řešení. Po celé továrně musí být v provozu nespočet senzorů a akčních členů navzdory prachu, vlhkosti, vibracím, šumu a elektromagnetickému rušení.

Běžné automatizační struktury nemohou splňovat tyto nároky a proto konstruktéři vybrali moderní sběrnicový systém pro přenos signálu mezi PLC a senzory/akčními členy. Správný sběrnicový systém se musí vyznačovat moderním provedením se stupněm krytí IP67. Dále musí nejen zabezpečit komunikaci bez rušení mezi všemi použitými zařízeními, ale také poskytnou vysoký stupeň integrity dat, ochranu vůči vibracím a rozšířené diagnostické funkce.

Vzdorovat prachu a vibracím

Podle analýzy sběrnicového systému z různých procesů vybrali pověření konstruktéři z Shandong LuNeng Engineering Co. Ltd za oddělení strojírenství a uvádění do provozu řadu zařízení BL67 od společnosti Turck. Pro zaručení spolehlivého provozu navzdory prachu a vibracím se konstruktéři rozhodli vzdát se stupně krytí IP67 a umístit každou stanici do rozvaděče. Sběrnicový systém společnosti Turck přesvědčil konstruktéry i další vlasností: jednotlivé I/O moduly lze vyměnit za provozu. Tím lze u BL67 vyměnit vadné I/O moduly a vyhnout se drahým prostojům. Ochrana proti zkratu a různé diagnostické funkce poskytují rychlý přehled o stavu celého systému zahrnujícího bezpečnostní opatření. Díky modulárnímu provedení je snadné systém BL67 rozšířit, pokud je potřeba přidat digitální, analogové, teplotní nebo další signály.

Modulární I/O stanice přenášejí všechny analogové a digitální signály, které udávají stav dopravníkového systému - rychlost posuvu, zpoždění, rozpětí, praskliny nebo úroveň vyplněných dat. Sběrnice je připojena do PLC vyšší úrovně Control Logix 5560 od Allen Bradley pomocí DeviceNet. Po vyhodnocení získaných dat pošle PLC stav výroby do řídicího informačního systému (MIS). Konstruktéři nasadili celkem dvě sběrnicové sítě - jedna pokrývá 900 metrů a druhá 400 metrů. Systém BL67 od společnosti Turck zcela přesvědčil plánovacího konstruktéra Xiangyanga Baie, zajišťujícího budoucí spolupráci s Shandong LuNeng Engineering: "BL67 je velice dobré sběrnicové řešení, které plánujeme použít v i budoucích projektech", říká Bai.
