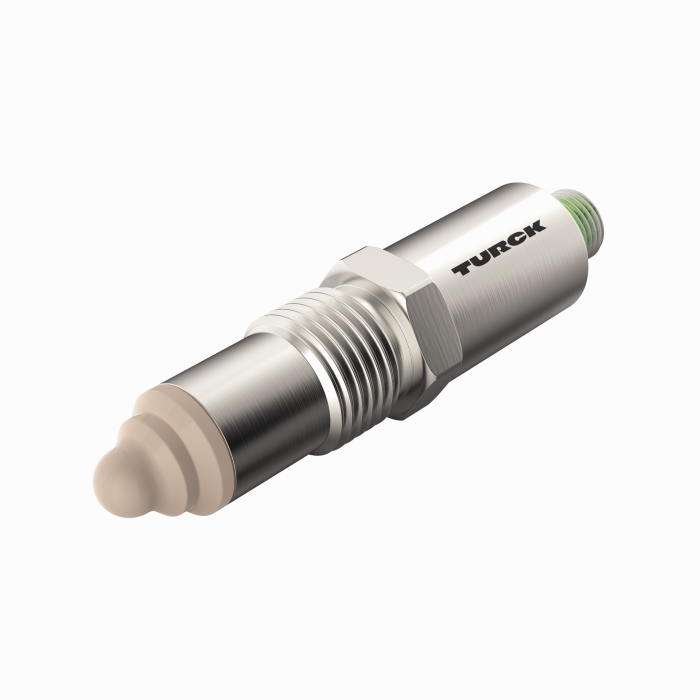

Produkt NCLS-30-UP6X-H1141
Kapacitní limitní snímač
Ident.číslo: 100004248- detekce hladiny pomocí kontaktu s médiem v tancích a trubkách
- detekce různých látek (kapaliny, granulát, prášek)
- hygienický hrot PEEK, kompatibilní s CIP/SIP
- EHEDG certifikát (s procesním adaptérem NCLS-WA1)
- zřetelně viditelná kruhová LED
- 12…32 VDC, spotřeba proudu : typicky 1 W, max. 3 W
- dva digitální výstupy, lze nastavit jako spínací nebo rozpínací
- lze nastavit PNP, NPN nebo Push-Pull
- IO-Link pro nastavení a přenos procesních hodnot
- procesní připojení vnější závit G1/2“, hygienické (v kombinaci s adaptérem Turck)
- 4pinový konektor M12x1
Všeobecné údaje
| EAN | 4047101496734 |
| eCl@ss-Code (V5.1.4): | 27270102 -/- kapacitní senzor přiblížení |
| Tarifní číslo zboží | 85365019000 |
| Země původu | DE |
| Hmotnost | 142 g |
Technické údaje
| Funkce | detekce hladiny |
| Pouzdro | závitové pouzdro |

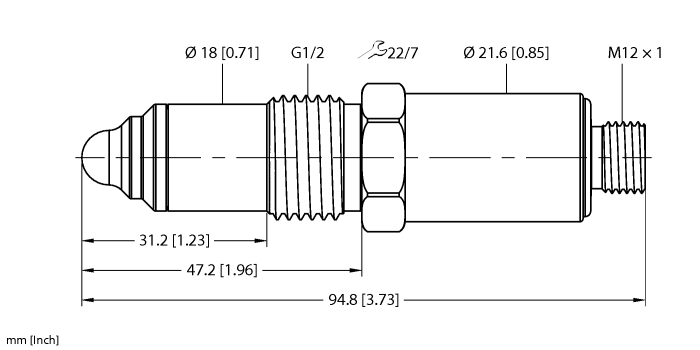

| Velikost | G 1/2″ |
| Napájecí napětí | 12…32 VDC |
| Výstupní funkce | spínací/rozpínací, PNP |
| Komunikační protokol | IO-Link |
| Elektrické připojení | konektor, M12 x 1 |
| Materiál pouzdra | nerez ocel, 1.4404 (316L) |
| Okolní teplota | -10… +70 °C |
| Stupeň krytí | IP67/IP69K |
| Certifikáty | CE, EHEDG |
Data Sheets
| German | 1351 KB |
| English | 1349 KB |
| French | 1350 KB |
| Spanish | 1350 KB |
| Czech | 1351 KB |
| Dutch | 1350 KB |
| Romanian | 1350 KB |
| Russian | 1627 KB |
| Polish | 1351 KB |
| Chinese | 1441 KB |
CAD soubor
Certifikát/Deklarace
Konfigurační software
Konfigurační soubor
Krátký návod
Návod
| Uvádění přístrojů IO-Link do provozu (pomocí S7/CoDeSys/PACTware, atd.) | 11322 KB |
| Návod k obsluze | 970 KB |
| IO-Link - jednoduchý, konzistentní, efektivní | 1266 KB |
| IO-Link příručka | 325 KB |
Přehled produktu
Montážní příslušenství
|

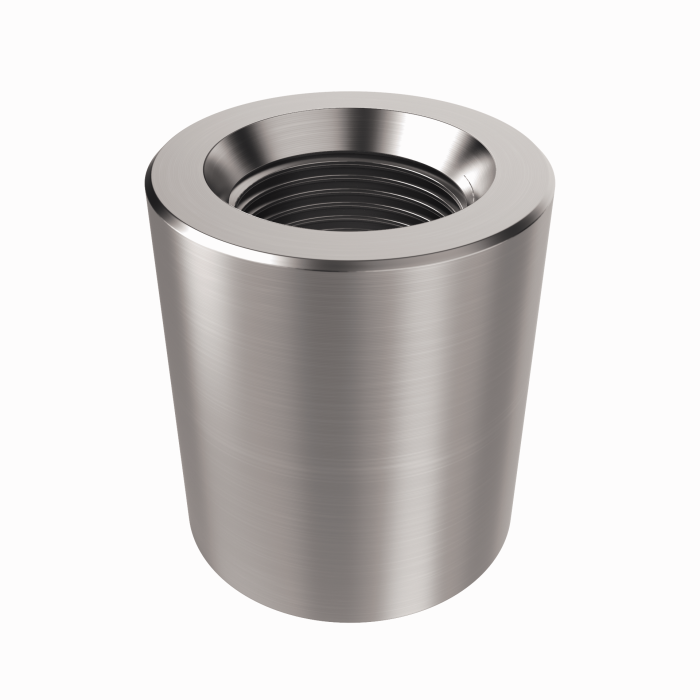

NCLS-WA0
G1/2″ válcový svařovací nátrubek bez kontrolního otvoru pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004429 |
|

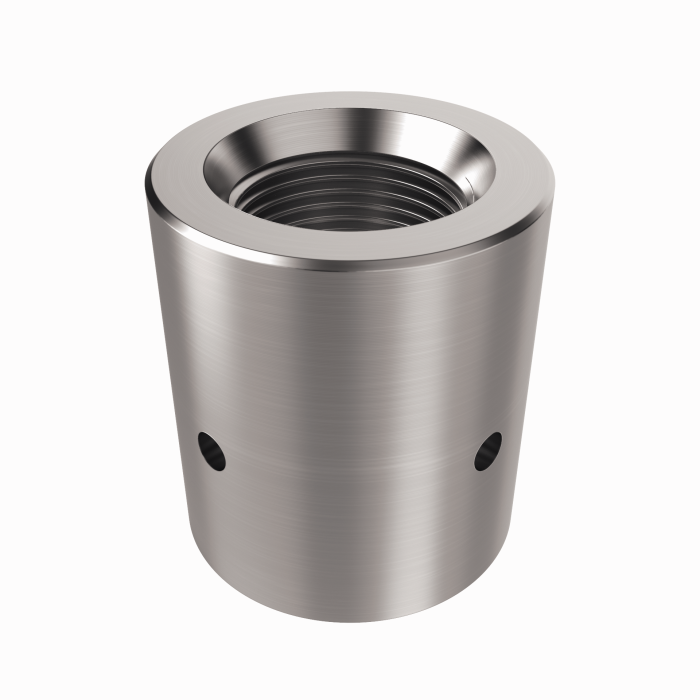

NCLS-WA1
G1/2″ válcový svařovací nátrubek s kontrolním otvorem pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C, EHEDG |
100004430 |
|

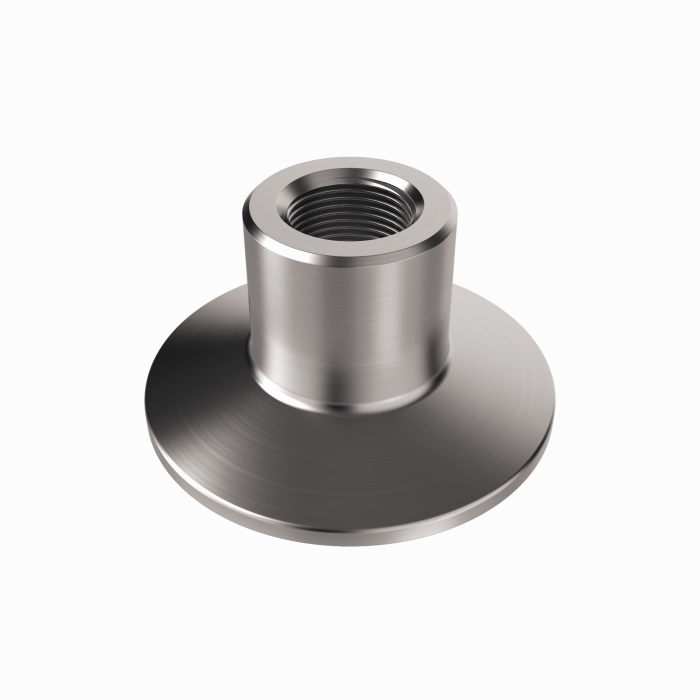

NCLS-WA2
Procesní adaptér G1/2″ s přivařovací objímkou bez kontrolního otvoru pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004431 |
|

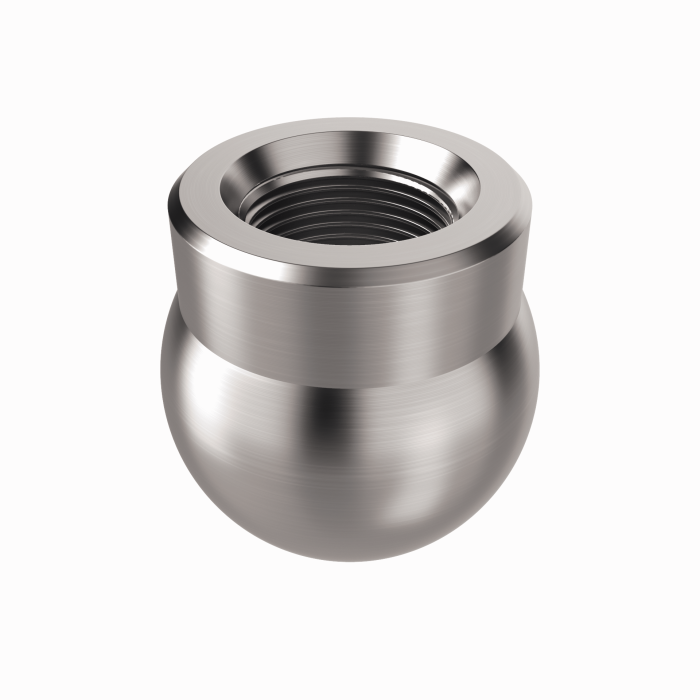

NCLS-WA4
Procesní adaptér s kulovým pouzdrem G1/2″ bez kontrolního otvoru pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004432 |
|

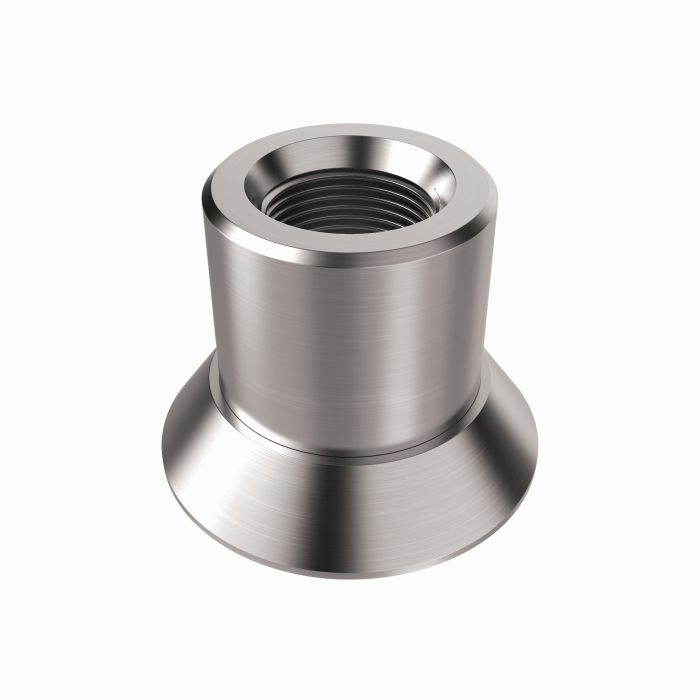

NCLS-WA7
Procesní adaptér se svařovací objímkou G1/2″ s límcem pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004433 |
|

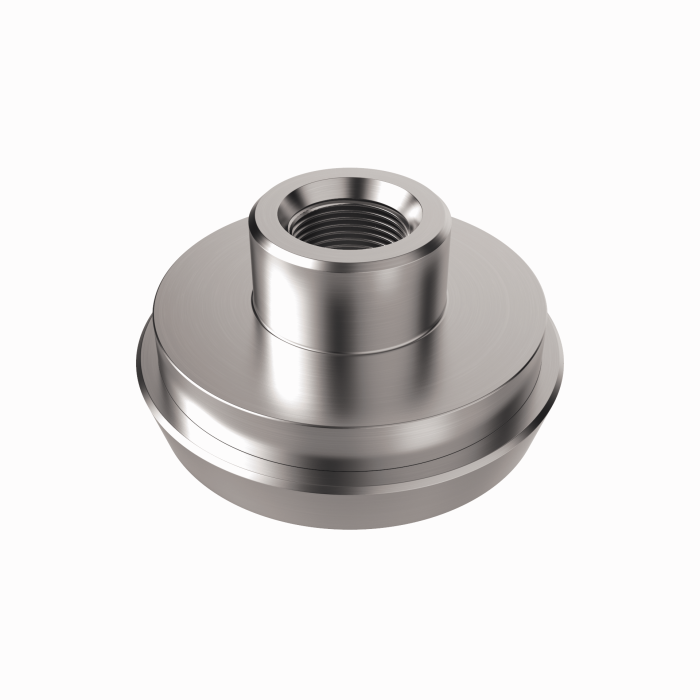

NCLS-VA
G1/2″ procesní adaptér Varivent DN50 pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004434 |
|
NCLS-DF50
G1/2″ mlékárenský šroubovací procesní adaptér DN50 pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004435 |
|

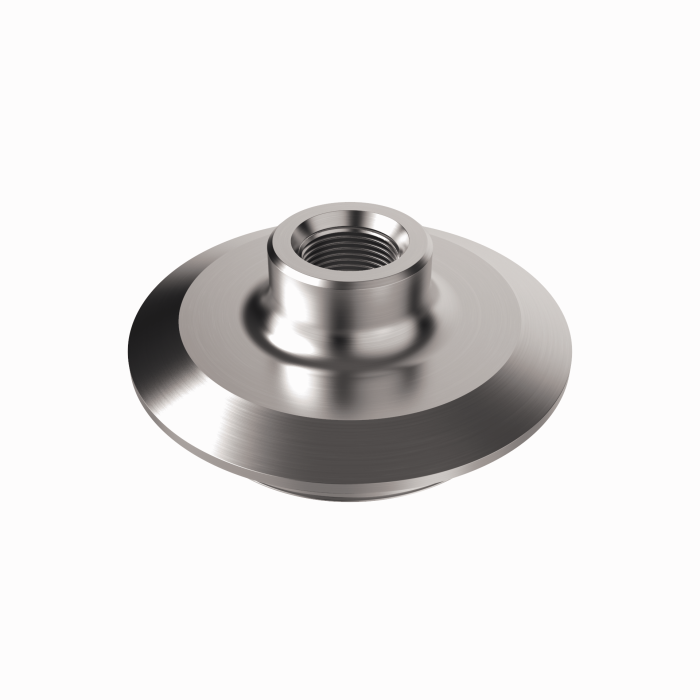

NCLS-TC50
Procesní adaptér Triclamp G1/2″ DN50 pro kapacitní limitní snímače hladiny NCLS, kovové těsnění pro hygienické aplikace, materiál 316L, max. teplota 140 °C |
100004436 |
Připojovací příslušenství
|

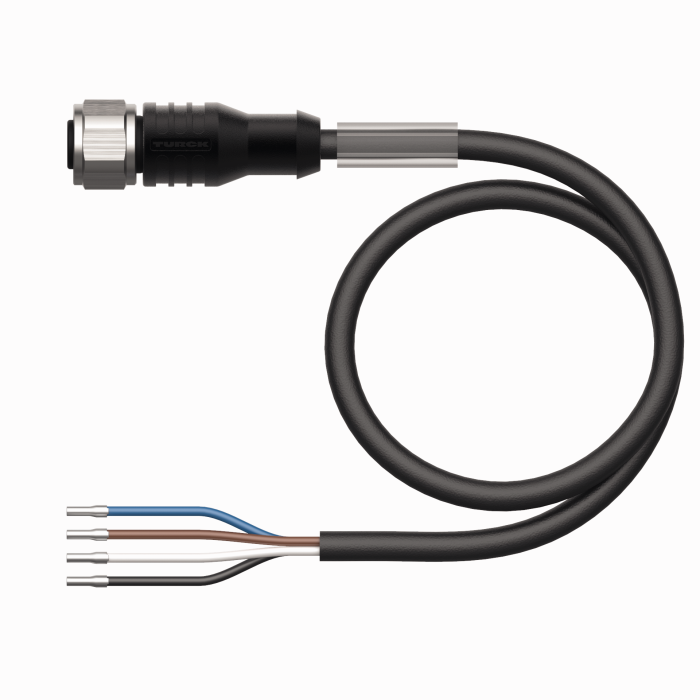

RKC4.4T-P7X2-10/TXL
Připojovací kabel, zásuvka M12 přímá 4pinová, LED, délka: 10 m, materiál kabelu: PUR, černá, cULus certifikát |
6626184 |
|
|
RKC4.4T-P7X2-2/TEL
Připojovací kabel, zásuvka M12 přímá 4pinová, 2 × LED, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6626162 |
|
|
RKC4.4T-P7X2-2/TXL
Připojovací kabel, zásuvka M12 přímá 4pinová, 2 × LED, délka: 2 m, materiál kabelu: PUR, černá, cULus certifikát |
6626795 |
|
RKCV4.4T-2/TXL
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PUR, černá; převlečná matice z nerezové oceli; schválení cULus |
6627544 |
|
RKC4.4T-2/TXL1001
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál ochranného pláště: aramidová vlákna, žlutá; teplotní špička: 200 °C |
6628825 |
|
WKC4.4T-3/TXL1001
Připojovací kabel, zásuvka M12 úhlová 4pinová, délka: 2 m, materiál ochranného pláště: aramidová vlákna, žlutá; teplotní špička: 200 °C |
6634582 |
|
RKH4.4-2/TFE
Připojovací kabel, zásuvka M12 přímá 4pinová, nerezová převlečná matice, délka: 2 m, materiál kabelu: šedé PVC, teplotní rozsah: -25…+80 °C |
6934473 |
|
|
RKH4.4-2/TFG
Připojovací kabel, zásuvka M12 přímá 4pinová, nerezová převlečná matice, délka: 2 m, materiál kabelu: šedé TPE, teplotní rozsah: -40…+105 °C |
6933086 |
|
RKC4.4T-2/TEL
Připojovací kabel, zásuvka M12 přímá 4pinová, délka: 2 m, materiál kabelu: PVC, černá, cULus certifikát |
6625013 |
Funkční příslušenství
|
USB-2-IOL-0002
IO-Link master s integrovaným USB rozhraním |
6825482 |
